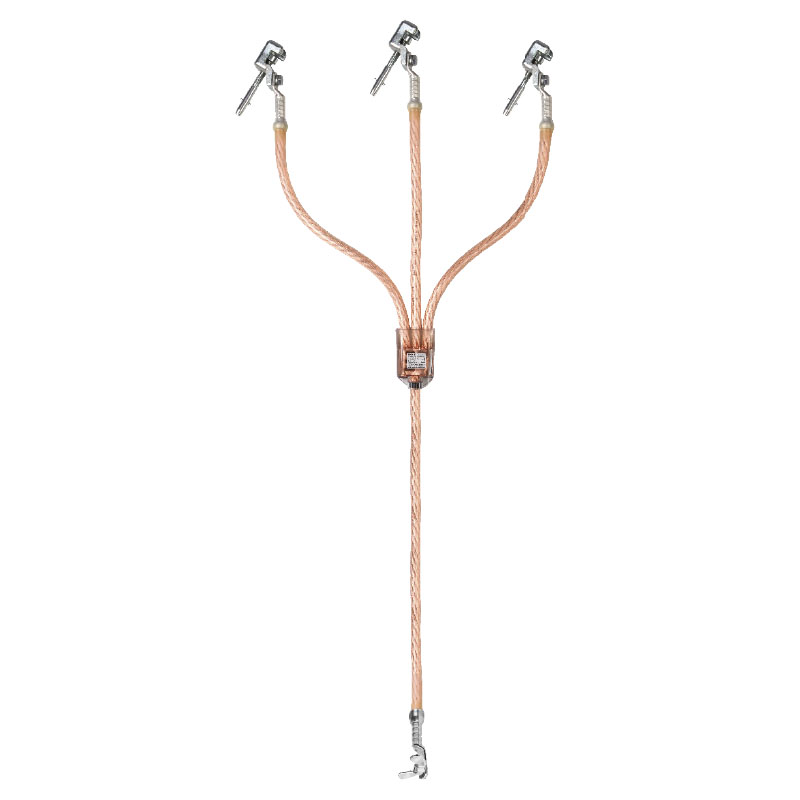

3-fas jordningsdon

Jordningsdonen är portabel utrustning för tillfällig jordning och kortslutning av frånkopplade eller isolerade ställverksinstallationer.

Jordningsdonen har högflexibel kopparlina med transparant mantel och med kontaktpressade kabelskor och grenkopplingspunkt.

Jordningsdonen kan beställas i olika längder.

Uppfyller IEC 61230.



Fabrikat Horstmann

Fakta

Användning

  • För tillfällig jordning och kortslutning av frånkopplade eller isolerade ställverksinstallationer.
  • Minskar risken för olyckor vid arbete.

Egenskaper

  • Jordningsdonen kan beställas i olika längder.
  • Formgjutet transparent anslutningsstycke på 3-fas jordningsdon möjliggör visuell inspektion.
  • Uppfyller IEC 61230.

Material

  • Flexibel kopparledare.
  • Genomskinlig plastisolering.

Jordningsdon, 3-fas

Alternativen visar anslutningar mot kulbult.

Art. NrArea
mm²		Kulbult
mm		VingmutterA
mm		B
mm		C
mm		D
mm		Kortslutnings-
ström kA/1s		Ledarklämma
E 16 599 005020M1260055060015009,964-0103-001
E 16 599 015020M1280080080015009,964-0103-001
60-0108-0347020M12800800150014009,964-0103-001
60-0108-0329520M12600600600180013,864-0103-001
E 16 599 029520M12600550600200018,764-0103-001
60-0108-0309520M12600550600300018,764-0103-001
E 16 599 039520M12150015001500250018,764-0103-001
60-0208-0019525M12600550600150018,764-0103-002
60-0208-0219525M12750650750150018,764-0103-002
E 16 599 049525M12750650750200018,764-0103-002
60-0208-0229525M12600550600200018,764-0103-002
E 16 599 059525M16600550600150018,764-0103-002
E 16 599 069520/25M12750650750150018,764-0102-003
E 16 599 079520/25M12200020002000250018,764-0102-003
E 16 599 089520/25M12750650750250018,764-0102-003
E 16 599 1012020/25M12200020002000250023,764-0102-003

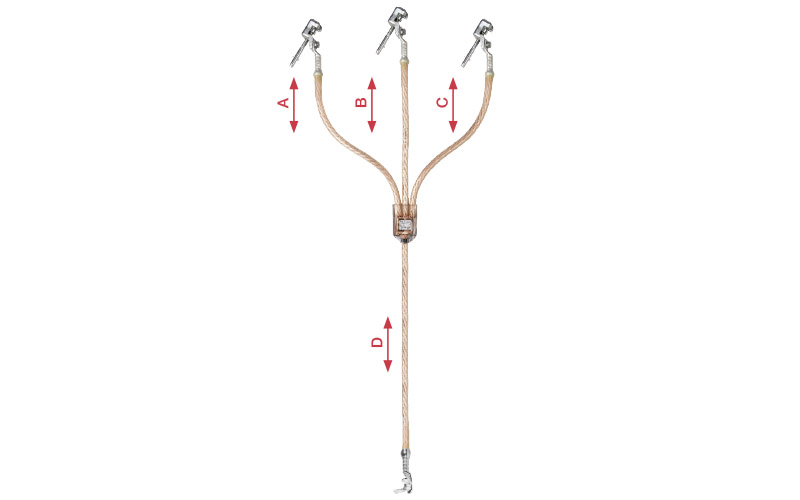

Se bild för jordningsdonens mått.

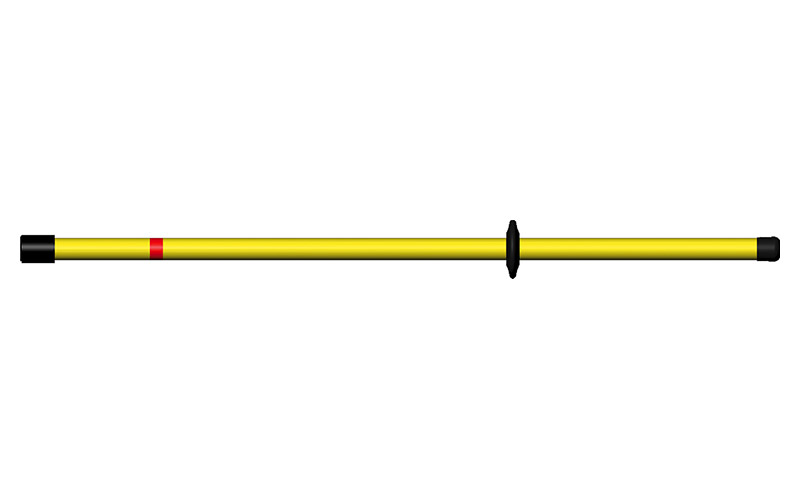

Manöverstång

Används för hantering av jordningsdon, inomhus.

Med bajonettfattning.

Utformad enligt DIN VDE 0681-1.

Art. NrMärkspänning kVTotal längd mmIsolerdel mm
E 16 599 20241100500
E 16 599 21361200525
E 16 599 22521500720
65-0101-00472,52000905

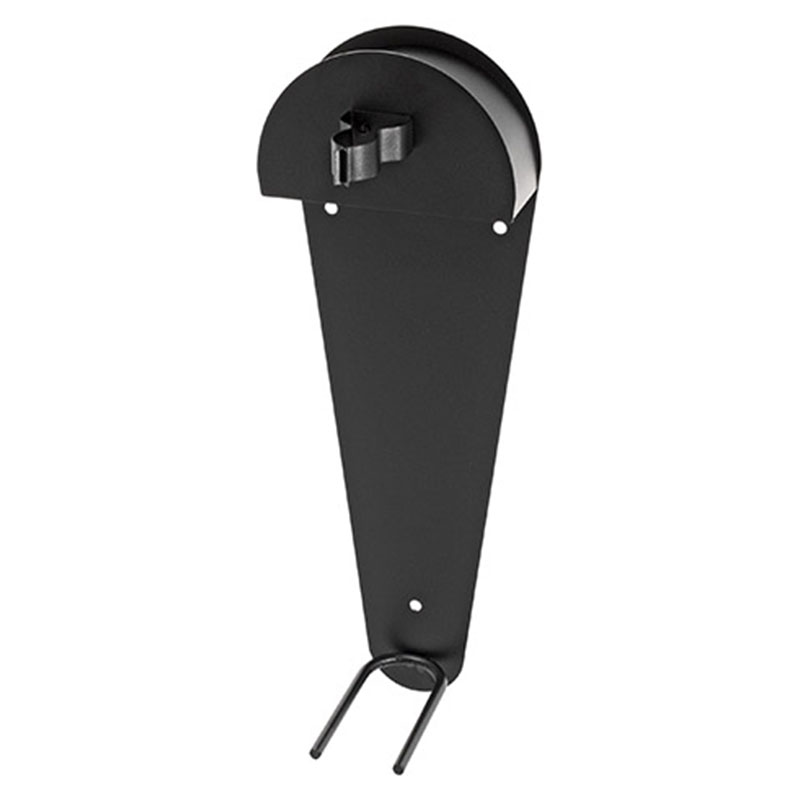

Vägghållare

Används för upphängning av jordningsdon och manöverstång.

Monteras på vägg.

Art. NrDjup mmBredd mmHöjd mmVikt, kg
E 16 599 251251604701,10
