1-fas jordningsdon

Jordningsdonen är portabel utrustning för tillfällig jordning och kortslutning av frånkopplade eller isolerade ställverksinstallationer.

Syftet med jordning och kortslutning av bortkopplade eller isolerade delar i elektriska installationer är att förhindra elektriska ljusbågar i händelse av en oavsiktlig återkoppling eller när ström kopplas in i systemet av intilliggande strömförande installationer.

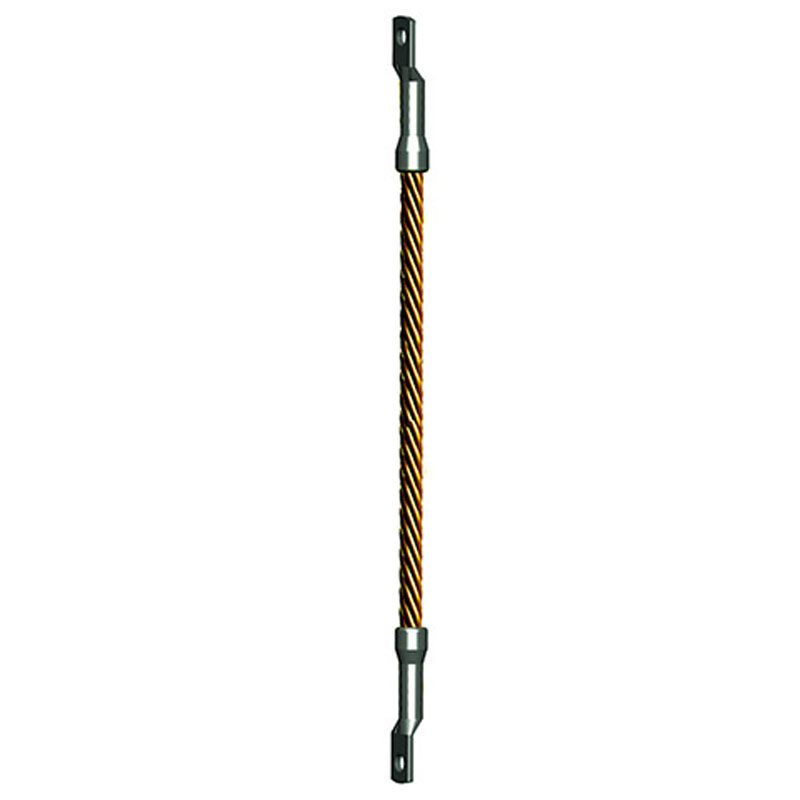

Flexibel Cu-lina med kontaktpressade kabelskor och grenkopplingspunkt.

Jordningsdonen har högflexibel kopparlina med transparant mantel och med kontaktpressade kabelskor och grenkopplingspunkt.

Jordningsdonen kan beställas i olika längder.

Uppfyller IEC 61230.

Fabrikat Horstmann

Fakta

Kan kundanpassas.

1-fas jordningsdon

Art. Nr	Kortslutningsström kA/1s	Längd mm	Area mm²	Vikt
61-0103-001	9,9	1200	50	0,78
61-0103-002	9,9	1500	50	0,92
61-0103-003	9,9	2000	50	1,16
61-0104-018	13,8	800	70	0,68
61-0104-001	13,8	1200	70	1,01
61-0104-002	13,8	1500	70	1,21
61-0104-003	13,8	2000	70	1,54
61-0105-001	18,7	1200	95	1,47
61-0105-002	18,7	1500	95	1,75
61-0105-004	18,7	2500	95	2,60
61-0105-009	18,7	3000	95	3,11
61-0105-008	18,7	4000	95	4,10
61-0105-010	18,7	5000	95	4,94
61-0105-011	18,7	6000	95	5,85
61-0105-005	18,7	7000	95	7,00
61-0105-017	18,7	10000	95	9,80
61-0106-002	23,7	1500	120	1,80
61-0106-003	23,7	2000	120	2,40
61-0106-006	23,7	3000	120	3,60
61-0106-013	23,7	4500	120	5,40
61-0106-008	23,7	5000	120	6,00
61-0106-004	23,7	6500	120	7,80
61-0106-005	23,7	10000	120	12,00

Manöverstång

Används för hantering av jordningsdon, inomhus.

Med bajonettfattning.

Utformad enligt DIN VDE 0681-1.

Art. Nr	Märkspänning kV	Total längd mm	Vikt, kg
E 16 599 20	24	1100	0,54
E 16 599 21	36	1200	0,58
E 16 599 22	52	1500	0,68
65-0101-004	72,5	2000	0,83

Vägghållare

Används för upphängning av jordningsdon och manöverstång.

Monteras på vägg.

Art. Nr	Djup mm	Bredd mm	Höjd mm	Vikt, kg
E 16 599 25	125	160	470	1,10
