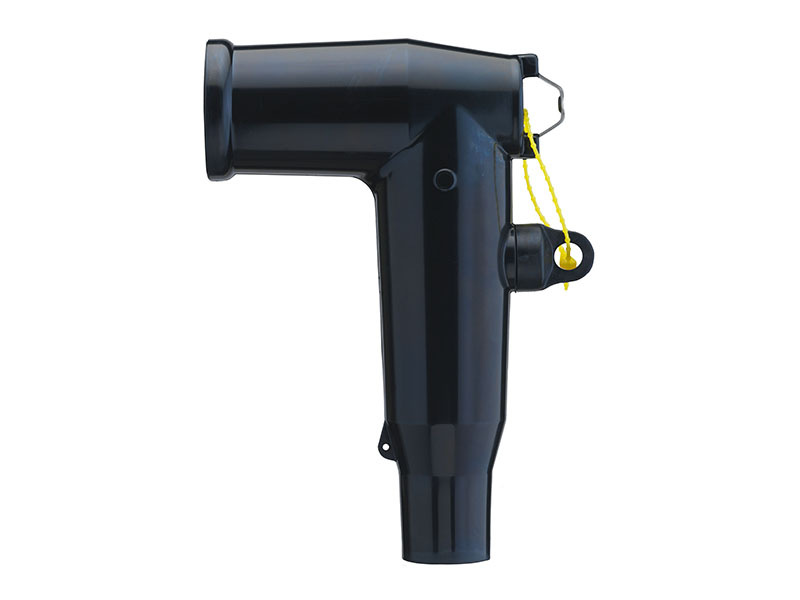

Anslutningsdon (K)(M)400LR/G
Vinklat anslutningsdon. Levereras med skruvkontakter.
Innehåller materiel för 3 faser.
Vid användning av 3-ledarkabel används partskärmningssats.
Fakta
Användning
- För rund plastisolerad 1- och 3-ledarkabel.
- 12-36 kV.
- Inom- och utomhus.
Egenskaper
- Prefabricerat och skärmat.
- Integrerad fältstyrning.
- Kapacitiv mätpunkt.
- Frånskiljningsbart.
- Lätt att demontera även efter lång tids användning.
Material
- Tillverkat av EPDM-gummi.
Vinklat anslutningsdon K400LR/G, M400LR/G
| Art. Nr | 12 kV area mm² | 24 kV area mm² | 36 kV area mm² | PEX Ø mm | Beteckning |
|---|---|---|---|---|---|
| E 07 088 71 | 50 | – | – | 12,0 – 19,0 | 3XK400LR/G-011-25.95 |
| E 07 088 72 | 95 | 50 | – | 16,0 – 26,5 | 3XK400LR/G-015-25.95 |
| E 07 088 73 | 150 – 240 | 95 – 240 | – | 19,0 – 32,6 | 3XK400LR/G-018-95.240 |
| E 07 088 74 | – | – | 95 – 150 | 22,0 – 34,6 | 3XM400LR/G-021-95.240 |
| E 07 088 75 | – | – | 240 | 28,5 – 37,5 | 3XM400LR/G-027-95.240 |
