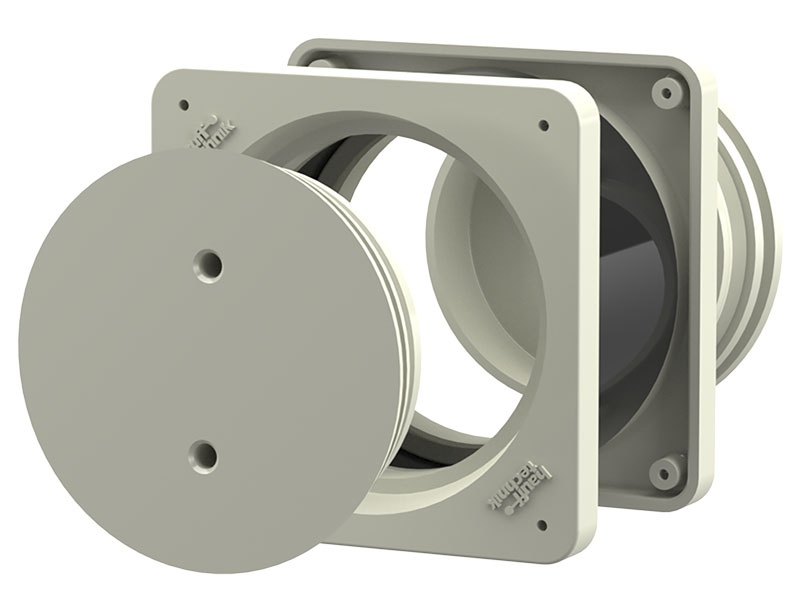

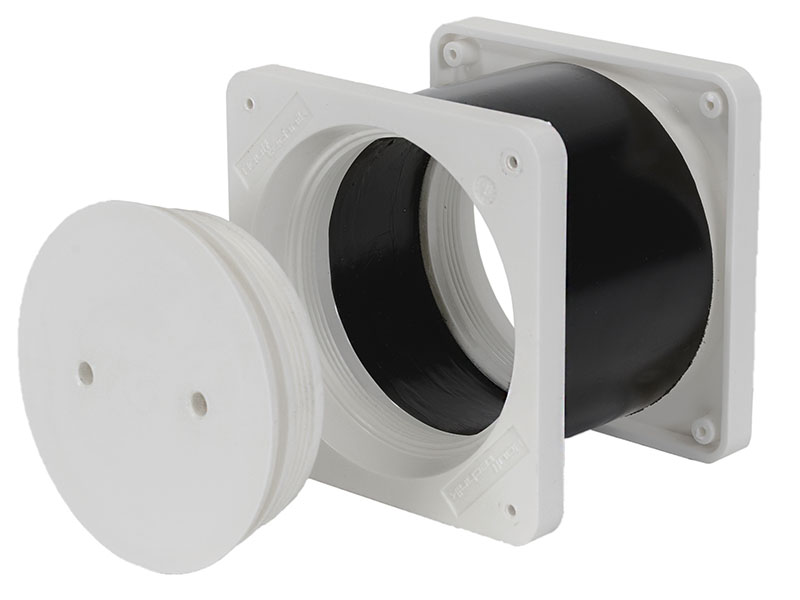

Byggströmsgenomföring BD
En genomföring för tillfällig strömförsörjning och/eller nödförsörjning till exempelvis nätstationer.
Genom denna genomföring kan tillfällig kabel dras under pågående byggnation. Det betyder att dörrarna på stationen kan stängas.
Genomföringen finns med öppningsdiameter på 68 respektive 90 mm.
BD 68 finns för väggtjocklekar 80-350 mm och BD 90 för 70-350 mm.
Fakta
- För tillfällig el i nätstationer.
- Enkel att installera i samband med gjutning.
- Genomföringen är tät vid leverans och öppnas och stängs med verktyget SLS 6G.
- Ramen är i ABS-plast och röret i PVC.
Byggströmsgenomföring
| Art. Nr | Beteckning | Innermått Ø | Gjuttjocklek |
|---|---|---|---|
| 0302010000 | BD 68-K2/100 | 68 mm | 100 mm |
| 0302020000 | BD 68-K2/150 | 68 mm | 150 mm |
| 0302030000 | BD 68-K2/200 | 68 mm | 200 mm |
| 0302040000 | BD 68-K2/250 | 68 mm | 250 mm |
| 0302050000 | BD 68-K2/300 | 68 mm | 300 mm |
| 0302060000 | BD 68-K2/350 | 68 mm | 350 mm |
| 0302210700 | BD 90-K2/70 | 90 mm | 70 mm |
| 0302210000 | BD 90-K2/100 | 90 mm | 100 mm |
| 0302220000 | BD 90-K2/150 | 90 mm | 150 mm |
| 0302230000 | BD 90-K2/200 | 90 mm | 200 mm |
| 0302240000 | BD 90-K2/250 | 90 mm | 250 mm |
| 0302250000 | BD 90-K2/200 | 90 mm | 300 mm |
| 0302260000 | BD 90-K2/350 | 90 mm | 350 mm |
Verktyg
Används till blindpluggar och till tätningsinsatser.
Öppningen är flexibel. Max öppning 100 mm.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| E 14 630 60 | SLS 6G | För ramar med normal montering | 0,72 |
