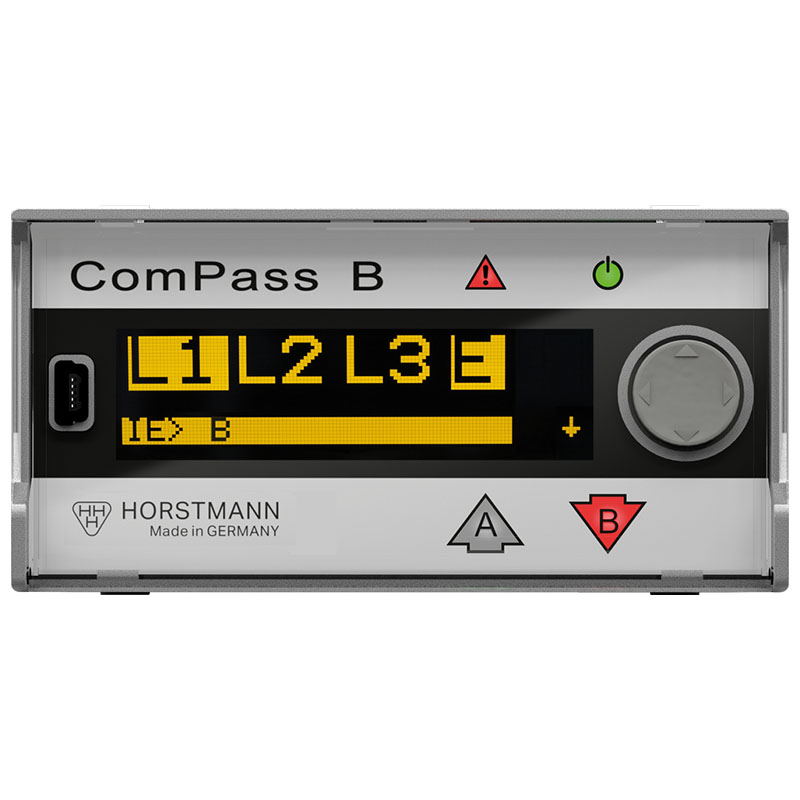

Compass B 2.0 (E) Eftermontage
Denna indikator är för efterinstallation vilket innebär att de delbara strömtransformatorerna sätts på anslutningarnas kablar.

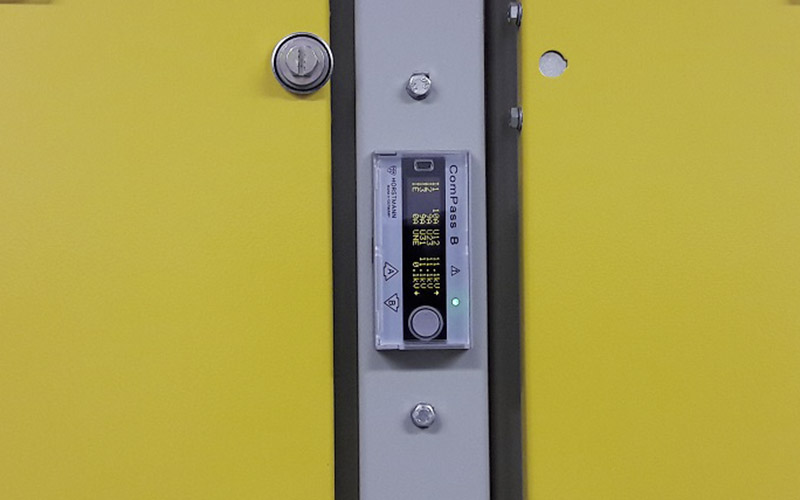

ComPass B 2.0 är lämplig för användning i transformatorstationer med fjärrkontrollanslutning av elfördelningen i ett mellanspänningsnät. Förutom kortslutnings- och jordfelsfunktionen levererar ComPass B 2.0 de samlade uppmätta värdena för ström, spänning och effekt från stationen för överföring till kontrollrummet.
En sensor, PT100, mäter temperaturen, till exempel på transformatorn eller transformatorstationen. För alla uppmätta värden kan gränser definieras, som också kan överföras till kontrollrummet.
Spänningsmätningen sker via det kapacitiva VDS-systemet eller via resistiva (ohmiska) spänningssensorer. Upp till fyra ComPass kan anslutas till en uppsättning resistiva spänningssensorer.
Fakta
- Lämplig för användning i transformatorstationer.
- För efterinstallation.
Kortslutnings- och riktningsindikator ComPass B 2.0 (E)
Art. Nr | Bredd | Höjd | Djup | Vikt, kg |
---|---|---|---|---|
38-4150-001-008 | 96 mm | 48 mm | 95 mm | 0,20 |
Ingår
Beskrivning | Typ | Dimension |
---|---|---|
Indikator, 1st | ||

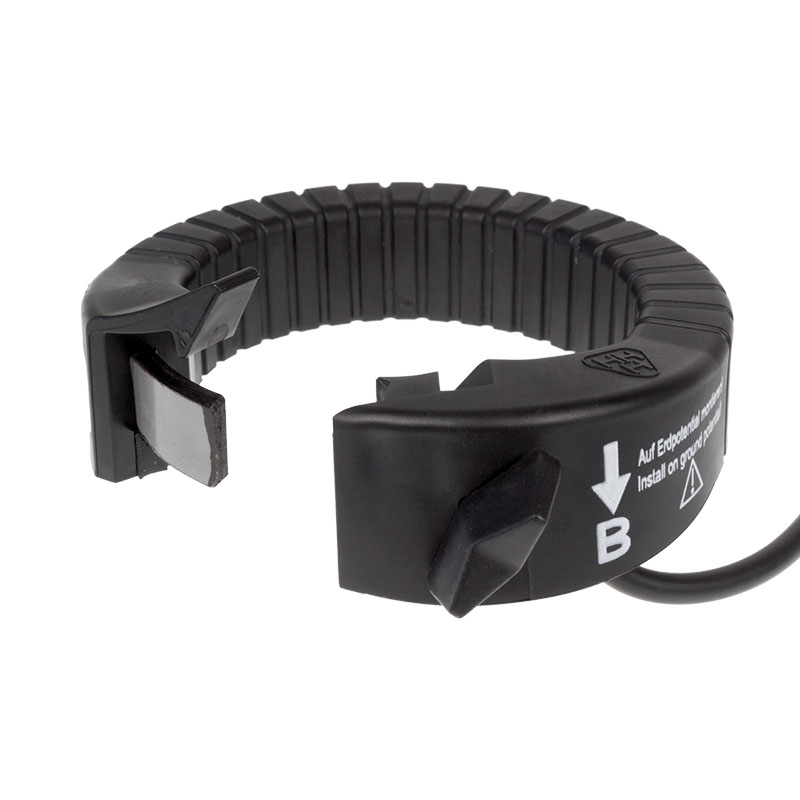

Strömtransformatorer, 3st | Delbara | Ø 55 mm |
Summaströmtransformator, 1st | Delbar | Ø 220-250 mm |
Anslutningskabel | L= 0,3m |
