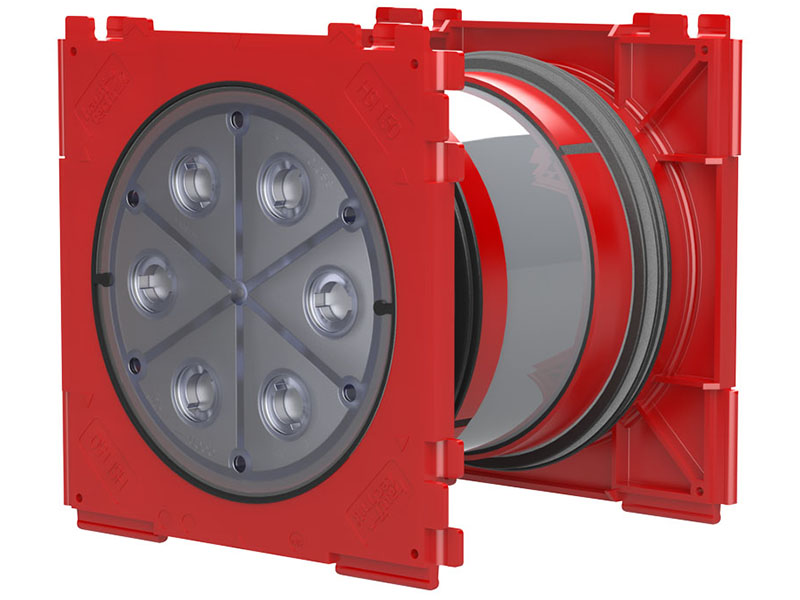

Dubbelsidig insatsram HSI150
För dubbelsidig gas- och vattentät anslutning av systemtätningar för kablar och kabelskyddsrör.

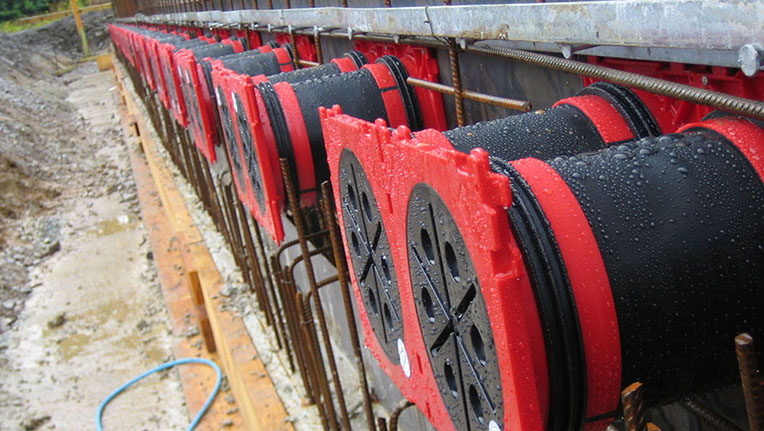

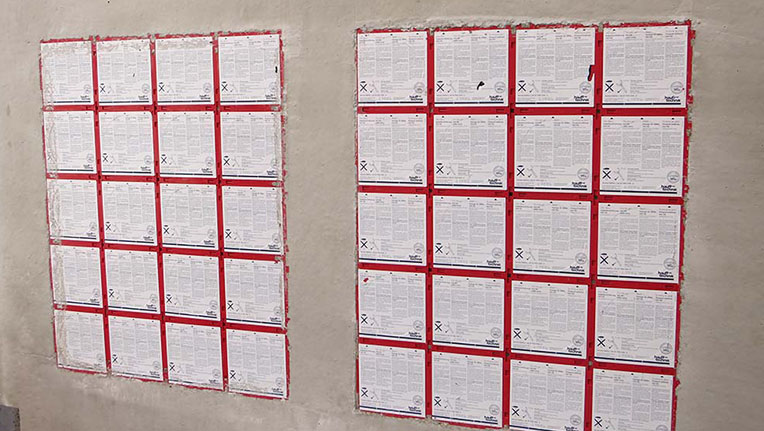

Insatsramen gjuts in i betong. Finns även som enkelsidig.
Till ramen används insatser för att med olika metoder såsom varmkrymp, kallkrymp eller mekaniskt säkerställa att det blir tätt.
Innerdiametern är 150 mm.
Fakta
Användning
- Vid stående läckande vatten och trycksatt vatten.
- Tillämpning i vattentät betong – exponeringsklass 1 och 2.
Kvalitetsmärkning
- Täthet från fabrik. Kontrollmöjlighet vid oavsiktligt eller obehörigt öppnande av blindlock.
Egenskaper
- Möjlighet att ansluta tätningsinsatser för att med olika metoder såsom varmkrymp, kallkrymp eller mekaniskt säkerställa att det blir tätt.
- Byggvarudeklaration.
Levereras med
- 2 st blindlock.
Mått
- Rammått: 220×220 mm.
- C/C-mått: 210 mm.
Material
- Insatsram: ABS-plast med 3-ribbad gummipackning i TPE (termoplastiskt gummi).
- Mellanrör: PVC-plast.
- Blindlock: ABS-plast med tätning i TPE.
Täthet
- Gas- och vattentät upp till 2,5 bar.
Insatsram HSI150 K2, Dubbelsidig
| Art. Nr | Beteckning | För gjuttjocklek | Vikt, kg |
|---|---|---|---|
| E 14 630 10 | HSI150 1×1 K2/100 | 100 mm | 1,05 |
| E 14 630 11 | HSI150 1×1 K2/150 | 150 mm | 1,20 |
| E 14 630 12 | HSI150 1×1 K2/170 | 170 mm | 1,27 |
| E 14 630 13 | HSI150 1×1 K2/180 | 180 mm | 1,30 |
| E 14 630 14 | HSI150 1×1 K2/200 | 200 mm | 1,36 |
| E 14 630 15 | HSI150 1×1 K2/250 | 250 mm | 1,52 |
| E 14 630 16 | HSI150 1×1 K2/280 | 280 mm | 1,60 |
| E 14 630 17 | HSI150 1×1 K2/300 | 300 mm | 1,68 |
Avståndshållare
Används för att öka avståndet mellan insatsramar med 40 mm och c/c-måttet till 250 mm.
Levereras 2 st/förpackning.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| E 14 630 25 | HSI AH40 | För HSI150 K och HSI150 K2 | 0,09 |
Blindlock
Används för att täta hålet i insatsramen då det ursprungliga blindlocket är borttaget.
Transparent lock som möjliggör att se eventuellt vatten i det anslutna kabelskyddsröret.
För att sätta fast blindlocket används verktyget SLS 6G / SLS 6GD.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| E 14 630 24 | HSI150 DT | För HSI150 K och HSI150 K2 | 0,22 |
Verktyg
Används för montering och demontering av blindlock samt tätningsinsatser.
Öppningen är flexibel. Max öppning 100 mm.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| E 14 630 60 | SLS 6G | För insatsramar med normal montering | 0,72 |
| E 14 630 61 | SLS 6GD | För insatsramar med djup montering | 0,80 |
