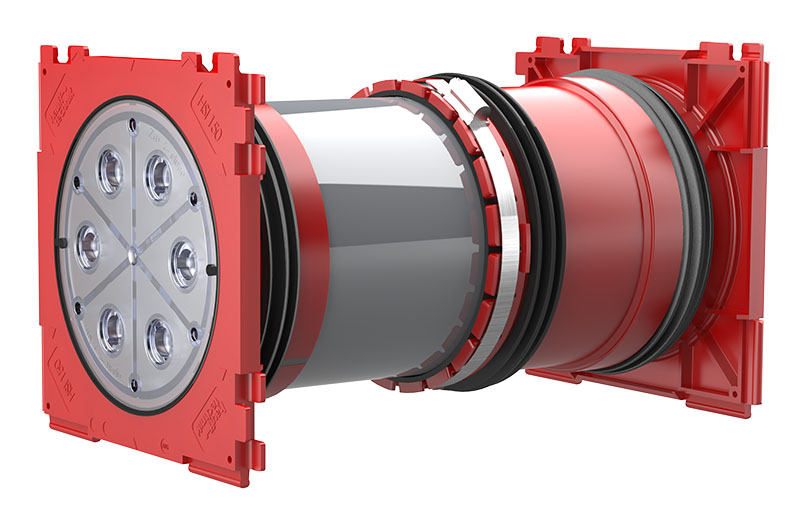

Dubbelsidig variabel insatsram HSI150
För dubbelsidig gas- och vattentät anslutning av systemtätningar för kablar och kabelskyddsrör.
Insatsramen gjuts in i betong. Finns även som enkelsidig.
Till ramen används insatser för att med olika metoder såsom varmkrymp, kallkrymp eller mekaniskt säkerställa att det blir tätt.
Innerdiametern är 150 mm.
Fakta
Användning
- Vid stående läckande vatten och trycksatt vatten.
- Tillämpning i vattentät betong – exponeringsklass 1 och 2.
Kvalitetsmärkning
- Täthet från fabrik. Kontrollmöjlighet vid oavsiktlig eller obehörigt öppnande av blindlock.
Egenskaper
- Möjlighet att ansluta tätningsinsatser för att med olika metoder såsom varmkrymp, kallkrymp eller mekaniskt säkerställa att det blir tätt.
- Byggvarudeklaration.
Levereras med
- 2 st blindlock.
Mått
- Rammått: 220×220 mm.
- C/C-mått: 210 mm.
Material
- Insatsram: ABS-plast med 3-ribbad gummipackning i TPE (termoplastiskt gummi).
- Mellanrör: PVC-plast.
- Blindlock: ABS-plast med tätning i TPE.
Täthet
- Gas- och vattentät upp till 2,5 bar.

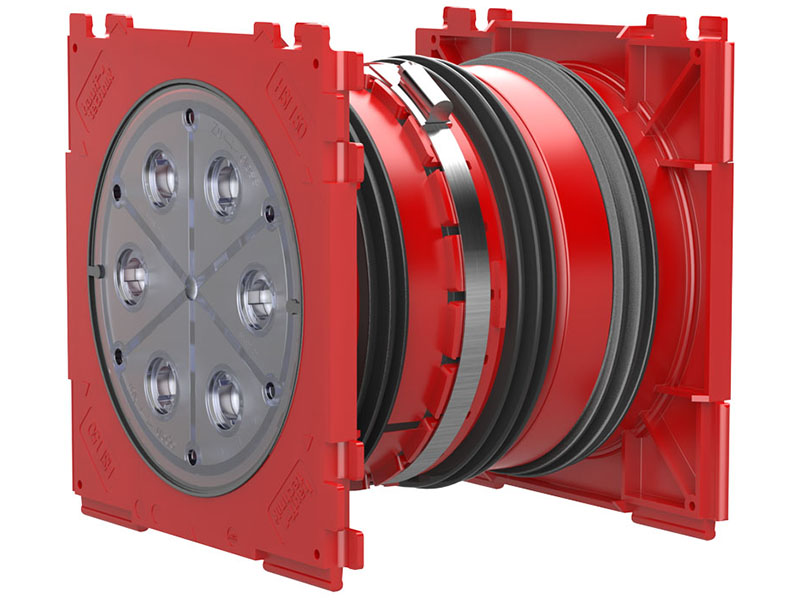

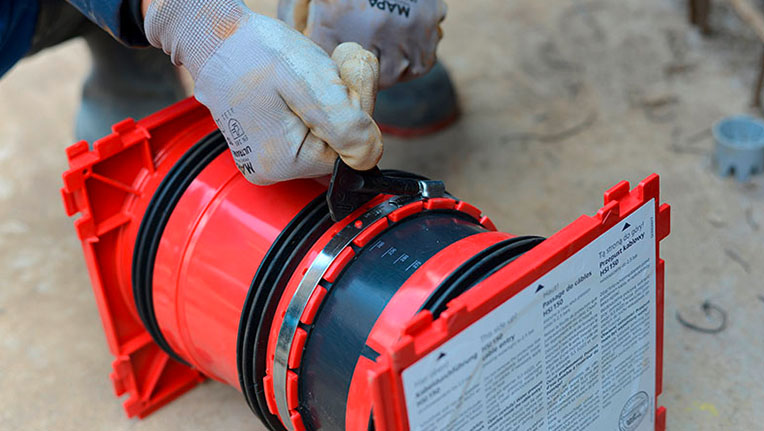

Insatsram HSI150 K2, Dubbelsidig variabel
| Art. Nr | Beteckning | För gjuttjocklek | Vikt, kg |
|---|---|---|---|
| E 14 630 20 | HSI150 1×1 K2 Varia 200-260 | 200 – 260 mm | 1,64 |
| E 14 630 21 | HSI150 1×1 K2 Varia 260-365 | 260 – 365 mm | 1,94 |
| E 14 630 22 | HSI150 1×1 K2 Varia 365-470 | 365 – 470 mm | 2,10 |
| E 14 630 23 | HSI150 1×1 K2 Varia 470-575 | 470 – 575 mm | 3,00 |

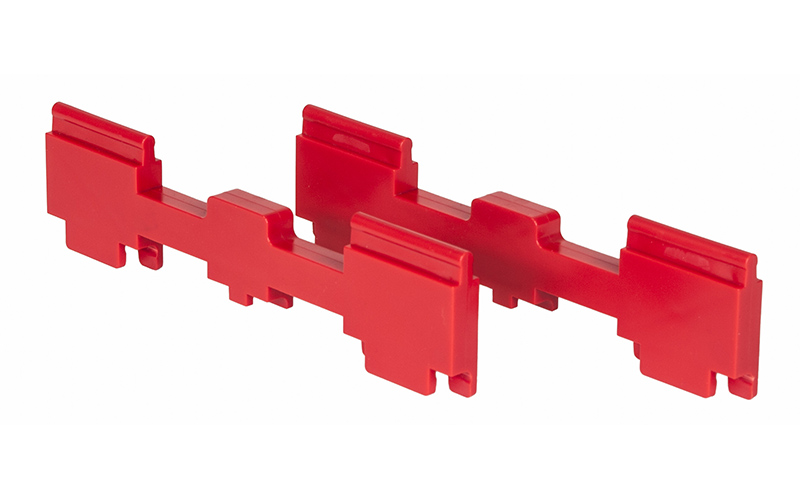

Avståndshållare
Används för att öka avståndet mellan insatsramar med 40 mm och c/c-måttet till 250 mm.
Levereras 2 st/förpackning.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| E 14 630 25 | HSI AH40 | För HSI150 K och HSI150 K2 | 0,09 |
Blindlock

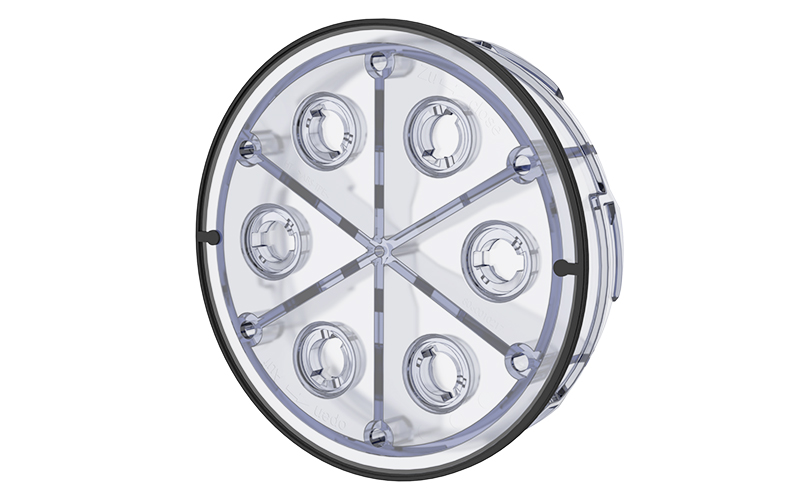

Används för att täta hålet i insatsramen då det ursprungliga blindlocket är borttaget.
Transparent lock som möjliggör att se eventuellt vatten i det anslutna kabelskyddsröret.
För att sätta fast blindlocket används verktyget SLS 6G / SLS 6GD.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| E 14 630 24 | HSI150 DT | För HSI150 K och HSI150 K2 | 0,22 |
Verktyg
Används för montering och demontering av blindlock samt tätningsinsatser.
Öppningen är flexibel. Max öppning 100 mm.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| E 14 630 60 | SLS 6G | För insatsramar med normal montering | 0,72 |
| E 14 630 61 | SLS 6GD | För insatsramar med djup montering | 0,80 |
