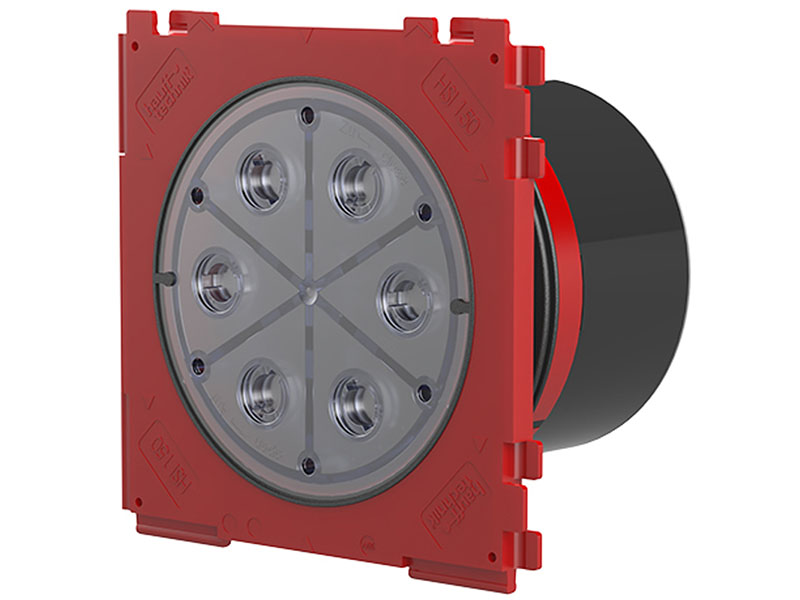

Enkelsidig insatsram HSI150

För enkelsidig gas- och vattentät anslutning av systemtätningar för kablar och kabelskyddsrör.
Insatsramen gjuts in i betong. Finns även som dubbelsidig.

Till ramen används insatser för att med olika metoder såsom varmkrymp, kallkrymp eller mekaniskt säkerställa att det blir tätt.

Innerdiametern är 150 mm.

Fabrikat Hauff-Technik

Fakta

Användning

Vid stående läckande vatten och trycksatt vatten.
Tillämpning i vattentät betong – exponeringsklass 1 och 2.

Kvalitetsmärkning

Täthet från fabrik. Kontrollmöjlighet vid oavsiktlig eller obehörigt öppnande av blindlock.

Egenskaper

Möjlighet att ansluta tätningsinsatser för att med olika metoder såsom varmkrymp, kallkrymp eller mekaniskt säkerställa att det blir tätt.
Byggvarudeklaration.

Levereras med

1 st blindlock.

Mått

Rammått: 220×220 mm.
C/C-mått: 210 mm.

Material

Insatsram: ABS-plast med 3-ribbad gummipackning i TPE (termoplastiskt gummi).
Mellanrör: PVC-plast.
Blindlock: ABS-plast med tätning i TPE.

Täthet

Gas- och vattentät upp till 2,5 bar.

Insatsram HSI150 K, Enkelsidig

Art. Nr	Beteckning	För gjuttjocklek	Vikt, kg
E 14 630 00	HSI150 1×1 K/80	80 mm	0,70
E 14 630 01	HSI150 1×1 K/100	100 mm	0,75
E 14 630 02	HSI150 1×1 K/150	150 mm	0,80
E 14 630 03	HSI150 1×1 K/170	170 mm	0,97
E 14 630 04	HSI150 1×1 K/180	180 mm	1,00
E 14 630 05	HSI150 1×1 K/200	200 mm	1,07
E 14 630 06	HSI150 1×1 K/250	250 mm	1,23
E 14 630 07	HSI150 1×1 K/300	300 mm	1,38

Avståndshållare

Används för att öka avståndet mellan insatsramar med 40 mm och c/c-måttet till 250 mm.
Levereras 2 st/förpackning.

Art. Nr	Beteckning	Beskrivning	Vikt, kg
E 14 630 25	HSI AH40	För HSI150 K och HSI150 K2	0,09

Blindlock

Används för att täta hålet i insatsramen då det ursprungliga blindlocket är borttaget.

Transparent lock som möjliggör att se eventuellt vatten i det anslutna kabelskyddsröret.

För att sätta fast blindlocket används verktyget SLS 6G / SLS 6GD.

Art. Nr	Beteckning	Beskrivning	Vikt, kg
E 14 630 24	HSI150 DT	För HSI150 K och HSI150 K2	0,22

Verktyg

Används för montering och demontering av blindlock samt tätningsinsatser.

Öppningen är flexibel. Max öppning 100 mm.

Art. Nr	Beteckning	Beskrivning	Vikt, kg
E 14 630 60	SLS 6G	För insatsramar med normal montering	0,72
E 14 630 61	SLS 6GD	För insatsramar med djup montering	0,80
