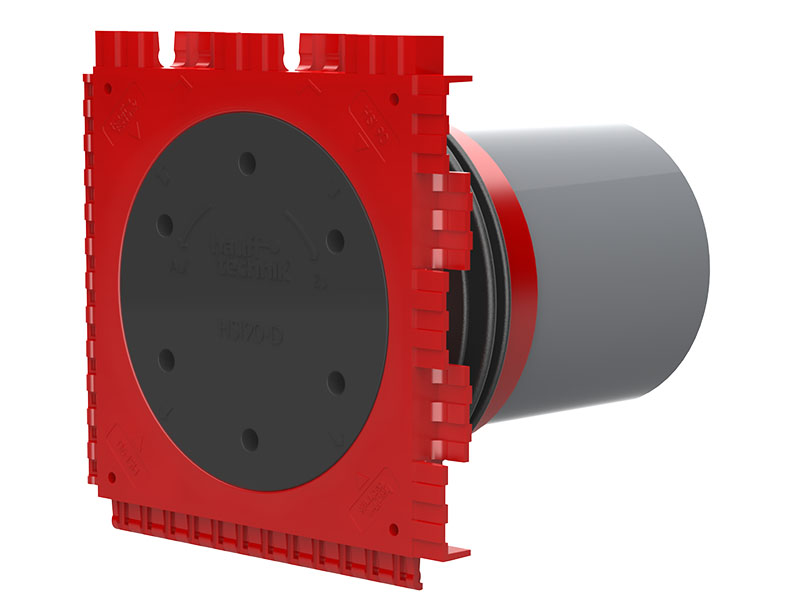

Enkelsidig insatsram HSI90

För enkelsidig gas- och vattentät anslutning av systemtätningar för kablar och kabelskyddsrör.

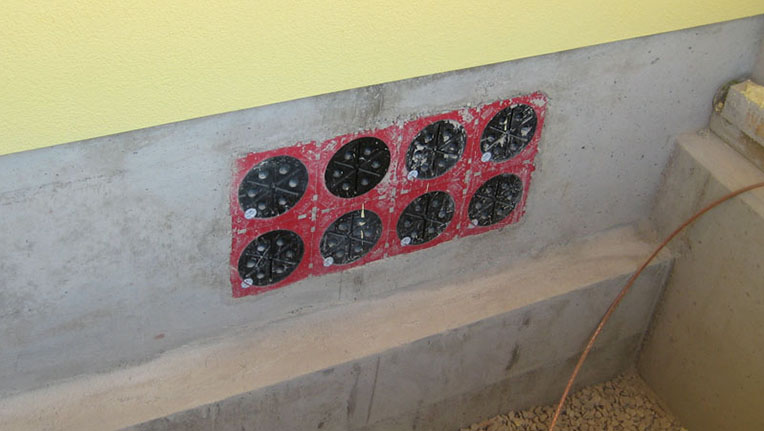

Insatsramen gjuts in i betong. Finns även som dubbelsidig.

Till ramen används insatser för att med olika metoder såsom varmkrymp, kallkrymp eller mekaniskt säkerställa att det blir tätt.

Innerdiametern är 90 mm.


Fabrikat Hauff-Technik

Fakta

Användning

  • Vid stående läckande vatten och trycksatt vatten.
  • Tillämpning i vattentät betong – exponeringsklass 1 och 2.

Kvalitetsmärkning

  • Täthet från fabrik. Kontrollmöjlighet vid oavsiktlig eller obehörigt öppnande av blindlock.

Egenskaper

  • Möjlighet att ansluta tätningsinsatser för att med olika metoder såsom varmkrymp, kallkrymp eller mekaniskt säkerställa att det blir tätt.
  • Byggvarudeklaration.

Levereras med

  • 1 st blindlock.

Mått

  • Rammått: 145×145 mm.
  • C/C-mått: 135 mm.

Material

  • Insatsram: ABS-plast med 3-ribbad gummipackning i TPE (termoplastiskt gummi).
  • Mellanrör: PVC-plast.
  • Blindlock: ABS-plast med tätning i TPE.

Täthet

  • Gas- och vattentät upp till 2,0 bar.

Insatsram HSI150 K, Enkelsidig

Art. NrBeteckningFör gjuttjocklek
E 14 630 70HSI90 1×1 K/8080 mm
E 14 630 71HSI90 1×1 K/100100 mm
E 14 630 72HSI90 1×1 K/150150 mm
E 14 630 73HSI90 1×1 K/200200 mm

Blindlock

Används för att täta hålet i insatsramen då det ursprungliga blindlocket är borttaget.

För att sätta fast blindlocket används verktyget SLS 6G / SLS 6GD.

Art. NrBeteckningBeskrivning
2205010000HSI90 DFör HSI90 K och HSI90 K2

Verktyg

Används för montering och demontering av blindlock samt tätningsinsatser.

Öppningen är flexibel. Max öppning 100 mm.

Art. NrBeteckningBeskrivningVikt, kg
E 14 630 60SLS 6GFör insatsramar med normal montering0,72
E 14 630 61SLS 6GDFör insatsramar med djup montering0,80
