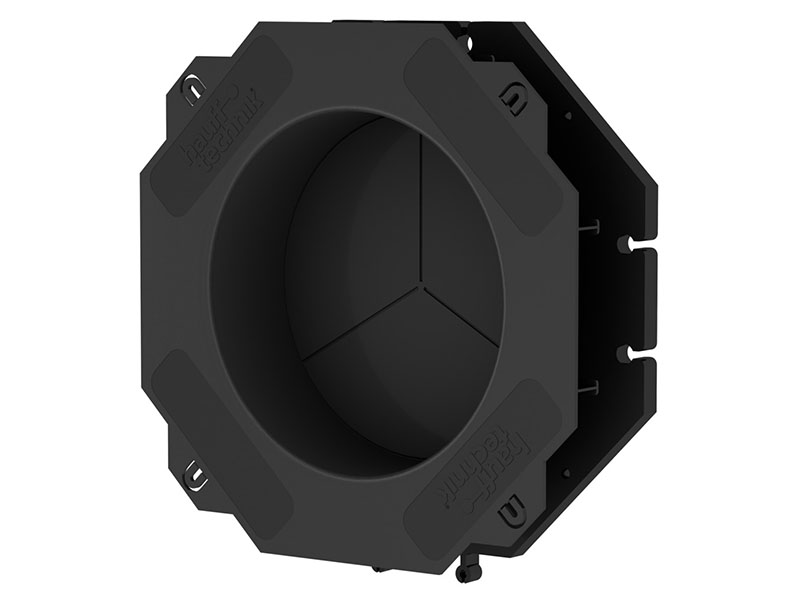

Foderrör BWS
Med kabeltratt som skyddar kabeln vid införingen och blindplåt för trycktät kapsling redan efter ingjutning i betong.
Det gjuts in i betong vid nyinstallation.

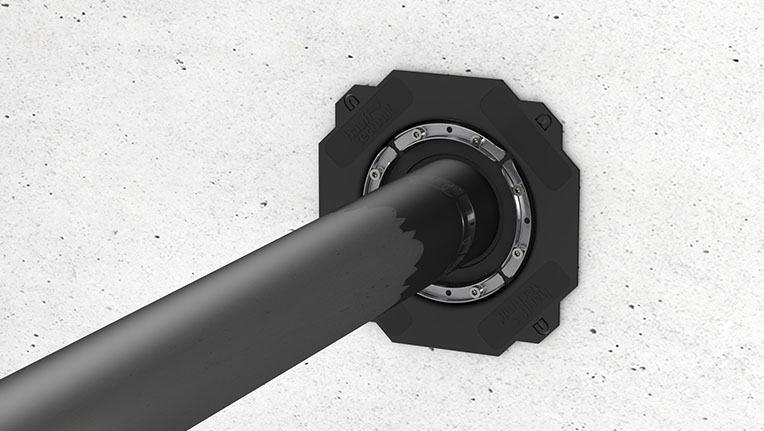

Efter ingjutning kompletteras foderrören med mekaniska presstätningar.
Se ”Tätningssystem”.
Fakta
- Minsta väggtjocklek: 120 mm.
- Kan förlängas till önskad gjuttjocklek med kabelskyddsrör Ø110 / Ø160 / Ø200 mm.
- ABS-plast.
- Gas- och vattentät upp till 1,0 bar.
BWS Foderrör
Fakta
Användning
- För ingjutning i betong och för anslutning till kabelskyddsrör.
- Kompletteras med presstätningar HRD eller HRK.
- Med kabeltratt som skyddar kabeln vid införingen.
Egenskaper

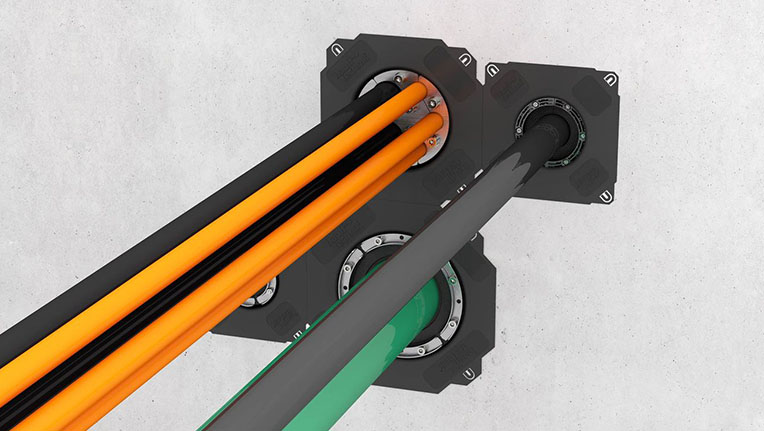

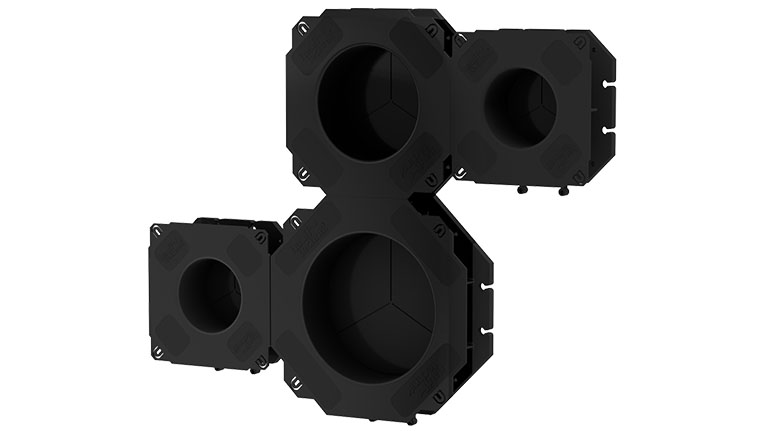

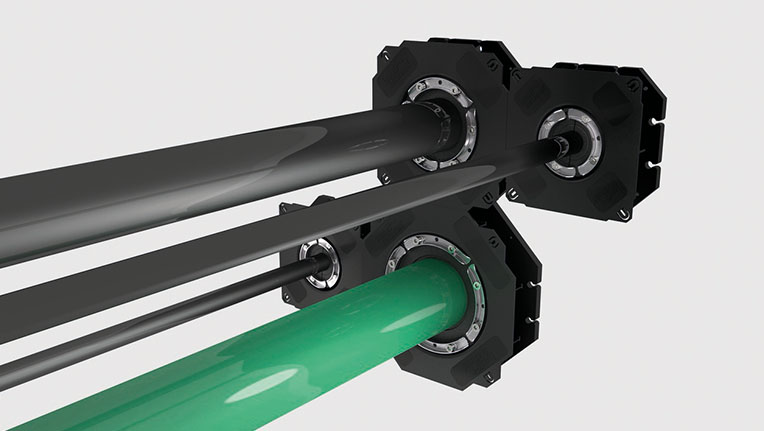

- Kan monteras ihop med flera BWS.
- Blindplåt för trycktät kapsling.
- Najningsöglor för fastsättning i armeringen.
- Spikbleck för enkel fastsättning i formen.

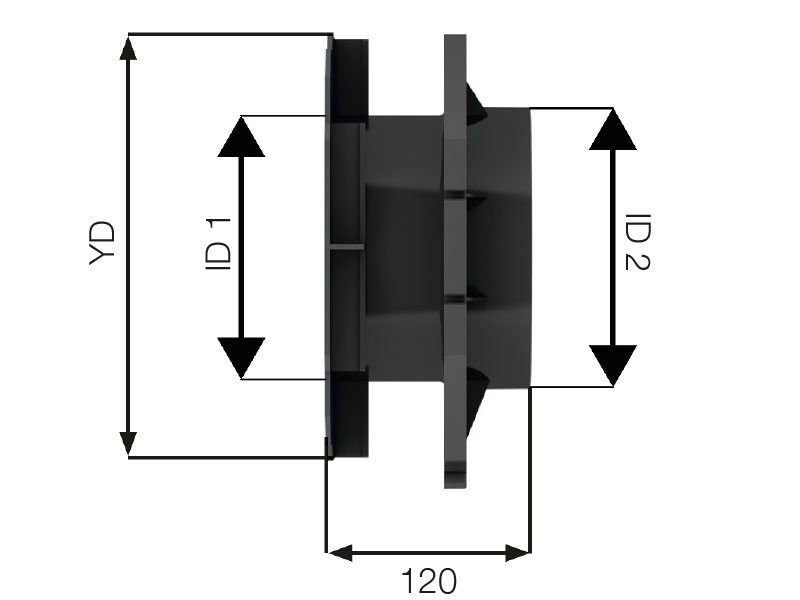

Mått
- Yttermått: 200×200, 250×250 respektive 300×300 mm.
- Minsta gjuttjocklek: 120 mm.
Material
- Rör: ABS-plast.
Täthet
- Gas- och vattentät upp till 1,0 bar.
| Art. Nr | Beteckning | ID 1 Ø mm | ID 2 Ø mm | Ytterdiameter Ø mm | Vikt, kg |
|---|---|---|---|---|---|
| E 14 630 27 | BWS100/110 | 100 | 110 | 200 x 200 | 0,40 |
| E 14 630 28 | BWS150/160 | 150 | 160 | 250 x 250 | 0,50 |
| E 14 630 29 | BWS200/200 | 200 | 200 | 300 x 300 | 0,70 |
Förskruvning
Insats för tätning av kabel vid genomföring i plåtkapsling.
För borrade hål Ø 76 mm, med plåttjocklek på max 20mm.
För 1st kabel/mikroduct Ø 38 – 67 mm. Tätning mot kabel sker med kallkrympslang.
| Art. Nr | Beteckning | Vikt, kg |
|---|---|---|
| E 14 630 67 | KV PG68 KS | 0,40 |
