Foderrör FZR-G
Foderröret är avsett för både kabel och rör.

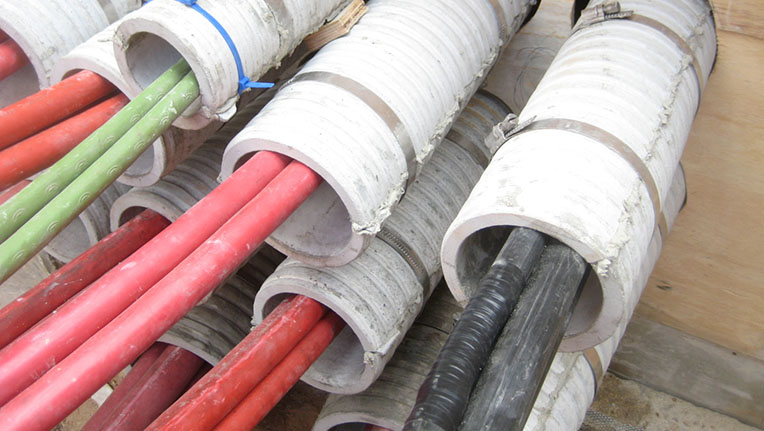

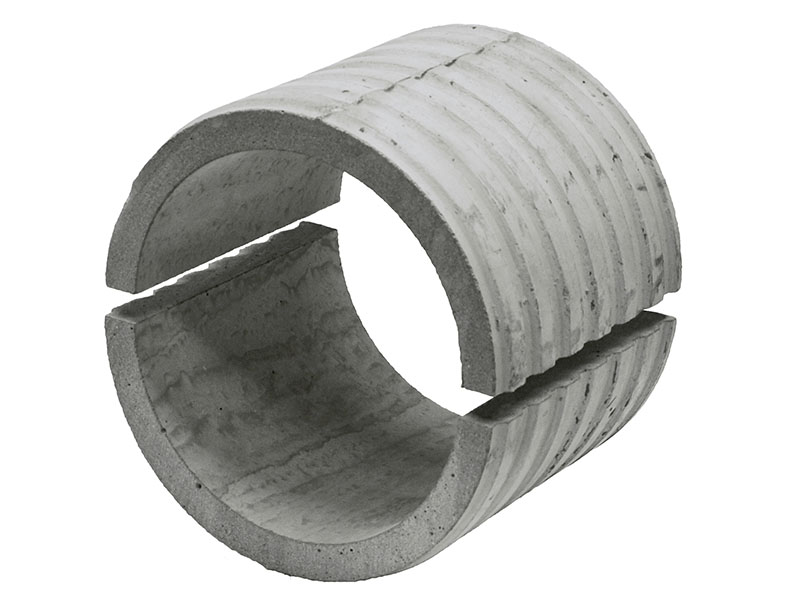

Det består av två halvor för tätning i efterhand av redan dragna kablar eller rör.

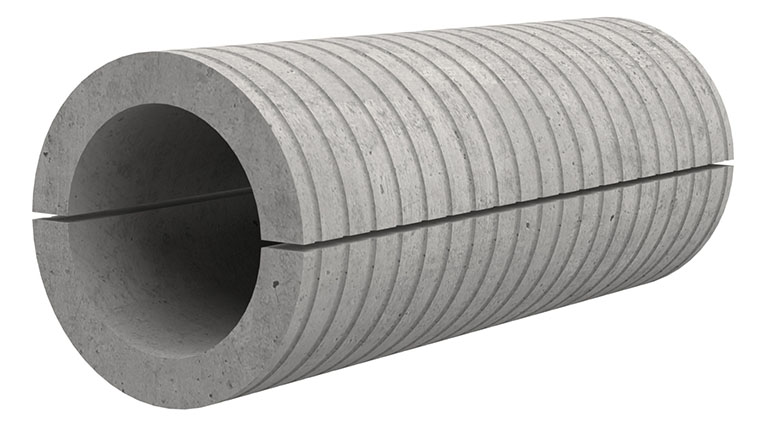

Rörhalvorna är av fibercement med korrugerad utsida för god vidhäftning mot betong.
Efter ingjutning kompletteras foderröret med tätningsinsats för kabel eller rör.
Se ”Tätningssystem”.
För mer information om foderrör FZR-G kontakta Electro Trading.
Fakta
- För kabel och rör.
- Delat utförande.
- Av fibercement.
- Okrossbar och formstabil.
- Gjuts in i vattentät betong – exponeringsklass 1 och 2.
- Gas- och vattentät.
- Finns för innerdiameter 80 till 900 mm.
FZR-G Foderrör, 80
| Art. Nr | Beteckning | Inner Ø | Längd | Ytter Ø | Optimal Ø kabel/rör | Maximal Ø kabel/rör |
|---|---|---|---|---|---|---|
| 1802080200 | FZRG80/200 | 80 mm | 200 mm | ≤ 120 mm | 0 – 50 mm | 56 mm |
| 1800080240 | FZRG80/240 | 80 mm | 240 mm | ≤ 120 mm | 0 – 50 mm | 56 mm |
| 1802080250 | FZRG80/250 | 80 mm | 250 mm | ≤ 120 mm | 0 – 50 mm | 56 mm |
| 1802080300 | FZRG80/300 | 80 mm | 300 mm | ≤ 120 mm | 0 – 50 mm | 56 mm |
FZR-G Foderrör, 100
| Art. Nr | Beteckning | Inner Ø | Längd | Ytter Ø | Optimal Ø kabel/rör | Maximal Ø kabel/rör |
|---|---|---|---|---|---|---|
| 1802100200 | FZRG100/200 | 100 mm | 200 mm | ≤ 140 mm | 0 – 63 mm | 76 mm |
| 1802100240 | FZRG100/240 | 100 mm | 240 mm | ≤ 140 mm | 0 – 63 mm | 76 mm |
| 1802100250 | FZRG100/250 | 100 mm | 250 mm | ≤ 140 mm | 0 – 63 mm | 76 mm |
| 1802100300 | FZRG100/300 | 100 mm | 300 mm | ≤ 140 mm | 0 – 63 mm | 76 mm |
FZR-G Foderrör, 125
| Art. Nr | Beteckning | Inner Ø | Längd | Ytter Ø | Optimal Ø kabel/rör | Maximal Ø kabel/rör |
|---|---|---|---|---|---|---|
| 1802125200 | FZRG125/200 | 125 mm | 200 mm | ≤ 165 mm | 63 – 90 mm | 101 mm |
| 1802125240 | FZRG125/240 | 125 mm | 240 mm | ≤ 165 mm | 63 – 90 mm | 101 mm |
| 1802125250 | FZRG125/250 | 125 mm | 250 mm | ≤ 165 mm | 63 – 90 mm | 101 mm |
| 1802125300 | FZRG125/300 | 125 mm | 300 mm | ≤ 165 mm | 63 – 90 mm | 101 mm |
FZR-G Foderrör, 150
| Art. Nr | Beteckning | Inner Ø | Längd | Ytter Ø | Optimal Ø kabel/rör | Maximal Ø kabel/rör |
|---|---|---|---|---|---|---|
| 1802150200 | FZRG150/200 | 150 mm | 200 mm | ≤ 190 mm | 90 – 112 mm | 125 mm |
| 1802150240 | FZRG150/240 | 150 mm | 240 mm | ≤ 190 mm | 90 – 112 mm | 125 mm |
| 1802150250 | FZRG150/250 | 150 mm | 250 mm | ≤ 190 mm | 90 – 112 mm | 125 mm |
| 1802150300 | FZRG150/300 | 150 mm | 300 mm | ≤ 190 mm | 90 – 112 mm | 125 mm |
FZR-G Foderrör, 200
| Art. Nr | Beteckning | Inner Ø | Längd | Ytter Ø | Optimal Ø kabel/rör | Maximal Ø kabel/rör |
|---|---|---|---|---|---|---|
| 1802200200 | FZRG200/200 | 200 mm | 200 mm | ≤ 250 mm | 110 – 162 mm | 171 mm |
| 1802200240 | FZRG200/240 | 200 mm | 240 mm | ≤ 250 mm | 110 – 162 mm | 171 mm |
| 1802200250 | FZRG200/250 | 200 mm | 250 mm | ≤ 250 mm | 110 – 162 mm | 171 mm |
| 1802200300 | FZRG200/300 | 200 mm | 300 mm | ≤ 250 mm | 110 – 162 mm | 171 mm |
FZR-G Foderrör, 300
| Art. Nr | Beteckning | Inner Ø | Längd | Ytter Ø | Optimal Ø kabel/rör | Maximal Ø kabel/rör |
|---|---|---|---|---|---|---|
| 1802300200 | FZRG300/200 | 300 mm | 200 mm | ≤ 350 mm | 200 – 225 mm | 250 mm |
| 1802300240 | FZRG300/240 | 300 mm | 240 mm | ≤ 350 mm | 200 – 225 mm | 250 mm |
| 1802300250 | FZRG300/250 | 300 mm | 250 mm | ≤ 350 mm | 200 – 225 mm | 250 mm |
| 1802300300 | FZRG300/300 | 300 mm | 300 mm | ≤ 350 mm | 200 – 225 mm | 250 mm |
FZR-G Foderrör, 400
| Art. Nr | Beteckning | Inner Ø | Längd | Ytter Ø | Optimal Ø kabel/rör | Maximal Ø kabel/rör |
|---|---|---|---|---|---|---|
| 1802400200 | FZRG400/200 | 400 mm | 200 mm | ≤ 460 mm | 270 – 320 mm | 350 mm |
| 1802400240 | FZRG400/240 | 400 mm | 240 mm | ≤ 460 mm | 270 – 320 mm | 350 mm |
| 1802400250 | FZRG400/250 | 400 mm | 250 mm | ≤ 460 mm | 270 – 320 mm | 350 mm |
| 1802400300 | FZRG400/300 | 400 mm | 300 mm | ≤ 460 mm | 270 – 320 mm | 350 mm |
FZR-G Foderrör, 500
| Art. Nr | Beteckning | Inner Ø | Längd | Ytter Ø | Optimal Ø kabel/rör | Maximal Ø kabel/rör |
|---|---|---|---|---|---|---|
| 1802500200 | FZRG500/200 | 500 mm | 200 mm | ≤ 570 mm | 370 – 420 mm | 450 mm |
| 1802500240 | FZRG500/240 | 500 mm | 240 mm | ≤ 570 mm | 370 – 420 mm | 450 mm |
| 1802500250 | FZRG500/250 | 500 mm | 250 mm | ≤ 570 mm | 370 – 420 mm | 450 mm |
| 1802500300 | FZRG500/300 | 500 mm | 300 mm | ≤ 570 mm | 370 – 420 mm | 450 mm |
FZR-G Foderrör, 700
| Art. Nr | Beteckning | Inner Ø | Längd | Ytter Ø | Optimal Ø kabel/rör | Maximal Ø kabel/rör |
|---|---|---|---|---|---|---|
| 1802700240 | FZRG500/240 | 700 mm | 240 mm | ≤ 780 mm | 520 – 620 mm | 650 mm |
| 1802700250 | FZRG500/250 | 700 mm | 250 mm | ≤ 780 mm | 520 – 620 mm | 650 mm |
| 1802700300 | FZRG500/300 | 700 mm | 300 mm | ≤ 780 mm | 520 – 620 mm | 650 mm |
