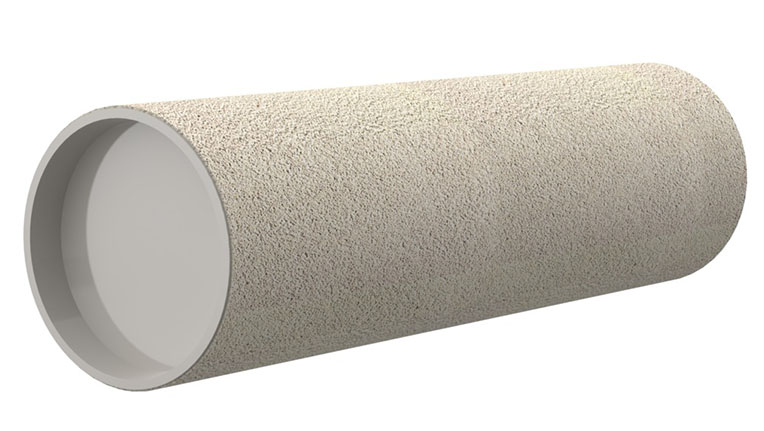

Foderrör ZVR

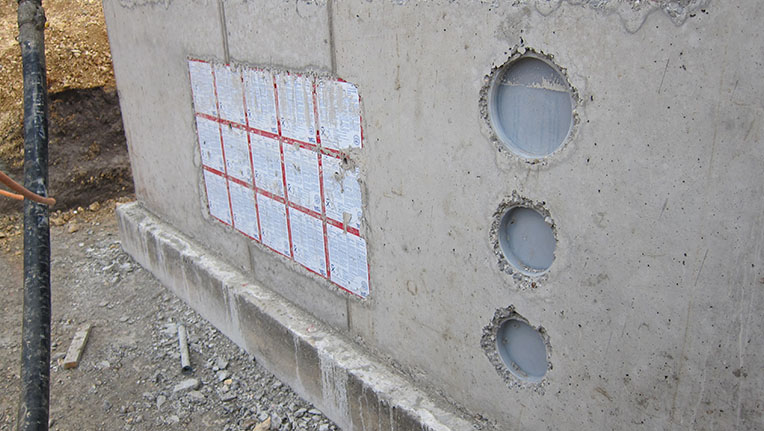

Ett rör av plast med ytbeläggning som blir homogen med betongen. Gjuts in i betong vid nyinstallation eller vid efterinstallation.

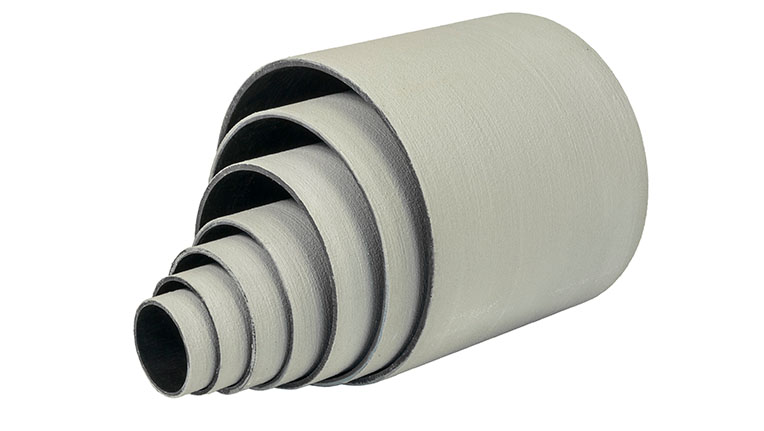

Röret är lätt att kapa till rätt längd efter behov. Finns med innerdiameter 80–300 mm.

Foderröret är avsett för både kabel och rör och gjuts in vid nyinstallation eller vid efterinstallation.

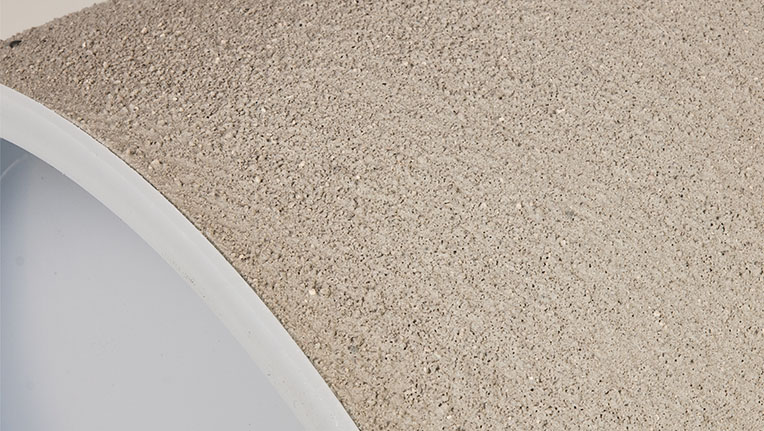

Röret är av kompositmaterial med en skrovlig yta för god vidhäftning mot betong.

Levereras med lock i båda ändar

Efter ingjutning kompletteras foderröret med tätningsinsats för kabel eller rör.
Se ”Tätningssystem”.

För foderrör med andra dimensioner kontakta Electro Trading.

Fabrikat Hauff-Technik

Fakta

Okrossbar och formstabil.
Av kompositmaterial.
God vidhäftning mot betongen genom speciell ytbehandling.
Levereras med 2st blindlock.

ZVR Foderrör, 80

Art. Nr	Beteckning	Inner Ø	Längd	Ytter Ø	Optimal Ø kabel/rör	Maximal Ø kabel/rör
1200080200	ZVR80/200 FC	80 mm	200 mm	95 mm	0 – 50 mm	56 mm
1200080240	ZVR80/240 FC	80 mm	240 mm	95 mm	0 – 50 mm	56 mm
1200080250	ZVR80/250 FC	80 mm	250 mm	95 mm	0 – 50 mm	56 mm
1200080300	ZVR80/300 FC	80 mm	300 mm	95 mm	0 – 50 mm	56 mm

ZVR Foderrör, 100

Art. Nr	Beteckning	Inner Ø	Längd	Ytter Ø	Optimal Ø kabel/rör	Maximal Ø kabel/rör
1200100200	ZVR100/200 FC	100 mm	200 mm	115 mm	0 – 63 mm	76 mm
1200100240	ZVR100/240 FC	100 mm	240 mm	115 mm	0 – 63 mm	76 mm
1200100250	ZVR100/250 FC	100 mm	250 mm	115 mm	0 – 63 mm	76 mm
1200100300	ZVR100/300 FC	100 mm	300 mm	115 mm	0 – 63 mm	76 mm

ZVR Foderrör, 125

Art. Nr	Beteckning	Inner Ø	Längd	Ytter Ø	Optimal Ø kabel/rör	Maximal Ø kabel/rör
1200125200	ZVR125/200 FC	125 mm	200 mm	142 mm	63 – 90 mm	101 mm
1200125240	ZVR125/240 FC	125 mm	240 mm	142 mm	63 – 90 mm	101 mm
1200125250	ZVR125/250 FC	125 mm	250 mm	142 mm	63 – 90 mm	101 mm
3030300278	ZVR125/300 FC	125 mm	300 mm	142 mm	63 – 90 mm	101 mm

ZVR Foderrör, 150

Art. Nr	Beteckning	Inner Ø	Längd	Ytter Ø	Optimal Ø kabel/rör	Maximal Ø kabel/rör
1200150200	ZVR150/200 FC	150 mm	200 mm	167 mm	90 – 112 mm	125 mm
1200150240	ZVR150/240 FC	150 mm	240 mm	167 mm	90 – 112 mm	125 mm
1200150250	ZVR150/250 FC	150 mm	250 mm	167 mm	90 – 112 mm	125 mm
1200150300	ZVR150/300 FC	150 mm	300 mm	167 mm	90 – 112 mm	125 mm

ZVR Foderrör, 200

Art. Nr	Beteckning	Inner Ø	Längd	Ytter Ø	Optimal Ø kabel/rör	Maximal Ø kabel/rör
1200200170	ZVR200/170 FC	200 mm	170 mm	219 mm	110 – 162 mm	171 mm
1200200180	ZVR200/180 FC	200 mm	180 mm	219 mm	110 – 162 mm	171 mm
1200200200	ZVR200/200 FC	200 mm	200 mm	219 mm	110 – 162 mm	171 mm
1200200240	ZVR200/240 FC	200 mm	240 mm	219 mm	110 – 162 mm	171 mm
1200200250	ZVR200/250 FC	200 mm	250 mm	219 mm	110 – 162 mm	171 mm
3030300280	ZVR200/300 FC	200 mm	300 mm	219 mm	110 – 162 mm	171 mm

ZVR Foderrör, 250

Art. Nr	Beteckning	Inner Ø	Längd	Ytter Ø	Optimal Ø kabel/rör	Maximal Ø kabel/rör
1200250180	ZVR250/180 FC	250 mm	180 mm	269 mm	160 – 210 mm	214 mm
1200250200	ZVR250/200 FC	250 mm	200 mm	269 mm	160 – 210 mm	214 mm
1200250240	ZVR250/240 FC	250 mm	240 mm	269 mm	160 – 210 mm	214 mm
1200250250	ZVR250/250 FC	250 mm	250 mm	269 mm	160 – 210 mm	214 mm
1200250300	ZVR250/300 FC	250 mm	300 mm	269 mm	160 – 210 mm	214 mm

ZVR Foderrör, 300

Art. Nr	Beteckning	Inner Ø	Längd	Ytter Ø	Optimal Ø kabel/rör	Maximal Ø kabel/rör
1200300180	ZVR300/180 FC	300 mm	180 mm	321 mm	200 – 252 mm	250 mm
1200300200	ZVR300/200 FC	300 mm	200 mm	321 mm	200 – 252 mm	250 mm
1200300240	ZVR300/240 FC	300 mm	240 mm	321 mm	200 – 252 mm	250 mm
1200300250	ZVR300/250 FC	300 mm	250 mm	321 mm	200 – 252 mm	250 mm
1200300300	ZVR300/300 FC	300 mm	300 mm	321 mm	200 – 252 mm	250 mm
