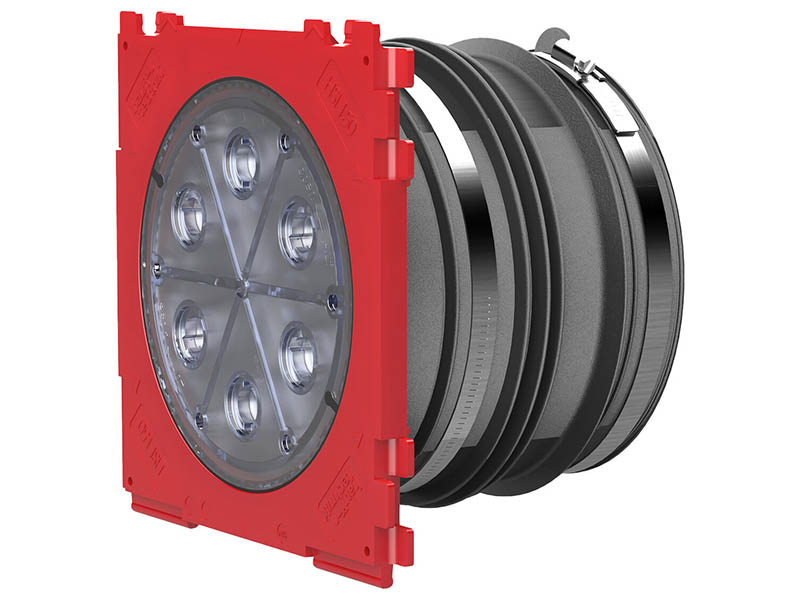

Insatsram HSI150 KMA

För gas- och vattentät anslutning av systemtätningar för kablar och kabelskyddsrör
Insatsramen gjuts in i betong och kabelskyddsrör ansluts från utsidan.

Till ramens insida används insatser för att med olika metoder såsom varmkrymp, kallkrymp eller mekaniskt säkerställa att det blir tätt.

Innerdiametern är 150 mm.

Fabrikat Hauff-Technik

Fakta

Användning

  • Vid stående läckande vatten och trycksatt vatten.
  • Tillämpning i vattentät betong – exponeringsklass 1 och 2.

Kvalitetsmärkning

  • Täthet från fabrik. Kontrollmöjlighet vid oavsiktligt eller obehörigt öppnande av blindlock.

Egenskaper

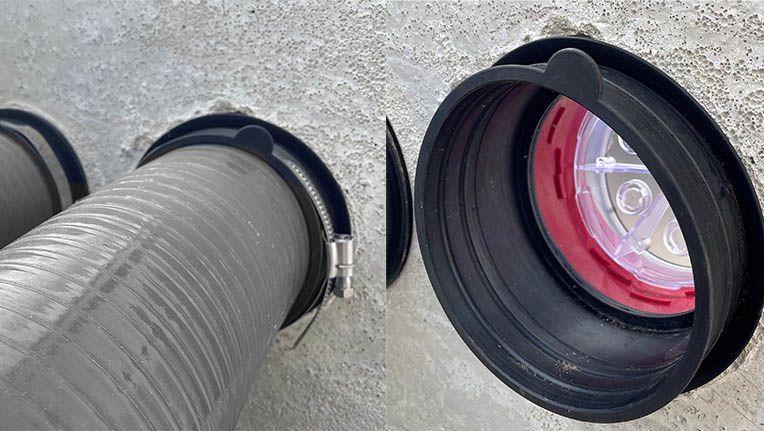

  • För anslutning mot kabelskyddsrör från utsida.
  • Möjlighet att ansluta tätningsinsatser för att med olika metoder såsom varmkrymp, kallkrymp eller mekaniskt säkerställa att det blir tätt.

Levereras med

  • Levereras med blindlock och slangklämma för kabelskyddsrörets anslutning.

Mått

  • Rammått: 220×220 mm.
  • C/C-mått KMA172: 250 mm (lev. inkl. avståndshållare HSI AH40), KMA127: 210 mm.

Material

  • Insatsram: ABS-plast med 3-ribbad gummipackning i TPE (termoplastiskt gummi).
  • Mellanrör: PVC-plast.
  • Blindlock: ABS-plast med tätning i TPE. Blindlock vid röranslutningen tillverkad i PP.

Täthet

  • Gas- och vattentät upp till 2,5 bar.

Insatsram HSI150 KMA127, för rör Ø110 – 127 mm

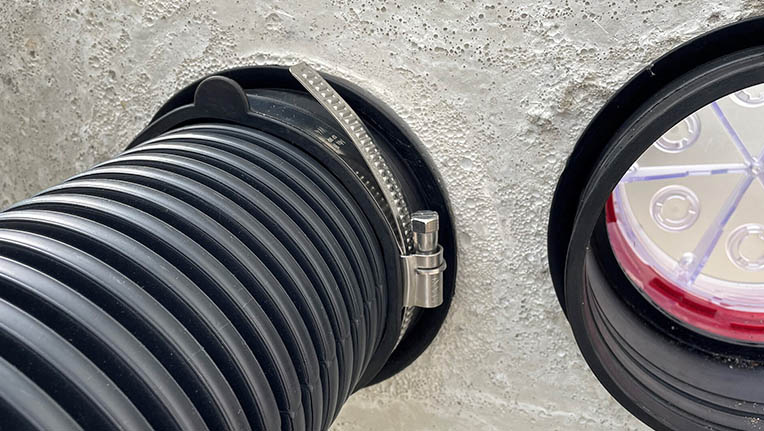

För gas- och vattentät anslutning av kabelskyddsrör och systemtätningar för kablar och rör. Insatsram för gjuttjocklek mellan 120–500 mm. Vid anslutning av korrugerade kabelskyddsrör krävs komplettering av klämringar.

Art. NrBeteckningFör gjuttjocklek
3030614045HSI150 1×1 KMA 127/120120 mm
3030642651HSI150 1×1 KMA 127/140140 mm
3030618654HSI150 1×1 KMA 127/150150 mm
3030642690HSI150 1×1 KMA 127/200200 mm
3030642699HSI150 1×1 KMA 127/250250 mm
3030642701HSI150 1×1 KMA 127/300300 mm
3030643077HSI150 1×1 KMA 127/350350 mm
3030642702HSI150 1×1 KMA 127/400400 mm
3030643066HSI150 1×1 KMA 127/450450 mm
3030643076HSI150 1×1 KMA 127/500500 mm

Insatsram HSI150 KMA172, för rör Ø160 – 172 mm

För gas- och vattentät anslutning av kabelskyddsrör och systemtätningar för kablar och rör. Insatsram för gjuttjocklek mellan 120–500 mm. Vid anslutning av korrugerade kabelskyddsrör krävs komplettering av klämringar.

Art. NrBeteckningFör gjuttjocklek
3030476250HSI150 1×1 KMA 172/120120 mm
3030477593HSI150 1×1 KMA 172/140140 mm
3030477595HSI150 1×1 KMA 172/150150 mm
3030476251HSI150 1×1 KMA 172/200200 mm
3030477597HSI150 1×1 KMA 172/250250 mm
3030477598HSI150 1×1 KMA 172/300300 mm
3030477599HSI150 1×1 KMA 172/350350 mm
3030477600HSI150 1×1 KMA 172/400400 mm
3030477601HSI150 1×1 KMA 172/450450 mm
3030477602HSI150 1×1 KMA 172/500500 mm

Avståndshållare

Används för att öka avståndet mellan insatsramar med 40 mm och c/c-måttet till 250 mm.
Levereras 2 st/förpackning.

Art. NrBeteckningBeskrivningVikt, kg
E 14 630 25HSI AH40För HSI150 K, HSI150 K2 och HSI150 KMA0,09

Blindlock

Används för att täta hålet i insatsramen då det ursprungliga blindlocket är borttaget.

Transparent lock som möjliggör att se eventuellt vatten i det anslutna kabelskyddsröret.

För att sätta fast blindlocket används verktyget SLS 6G / SLS 6GD.

Art. NrBeteckningBeskrivningVikt, kg
E 14 630 24HSI150 DTFör HSI150 K, HSI150 K2 och HSI150 KMA0,22

Verktyg

Används för montering och demontering av blindlock samt tätningsinsatser.

Öppningen är flexibel. Max öppning 100 mm.

Art. NrBeteckningBeskrivningVikt, kg
E 14 630 60SLS 6GFör insatsramar med normal montering0,72
E 14 630 61SLS 6GDFör insatsramar med djup montering0,80
