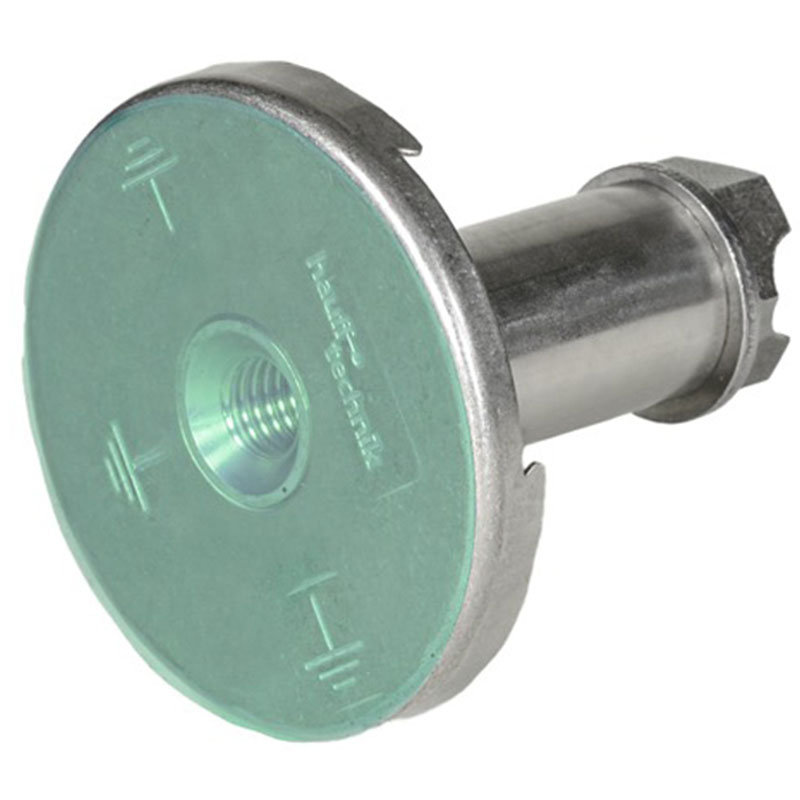

Jordanslutningspunkt HEA A
En enkelsidig och oisolerad jordanslutningspunkt för anslutning till armeringsjärn via svetsning.
Fakta
- Anslutning till armeringsjärn.
- Oisolerad.
Användning:

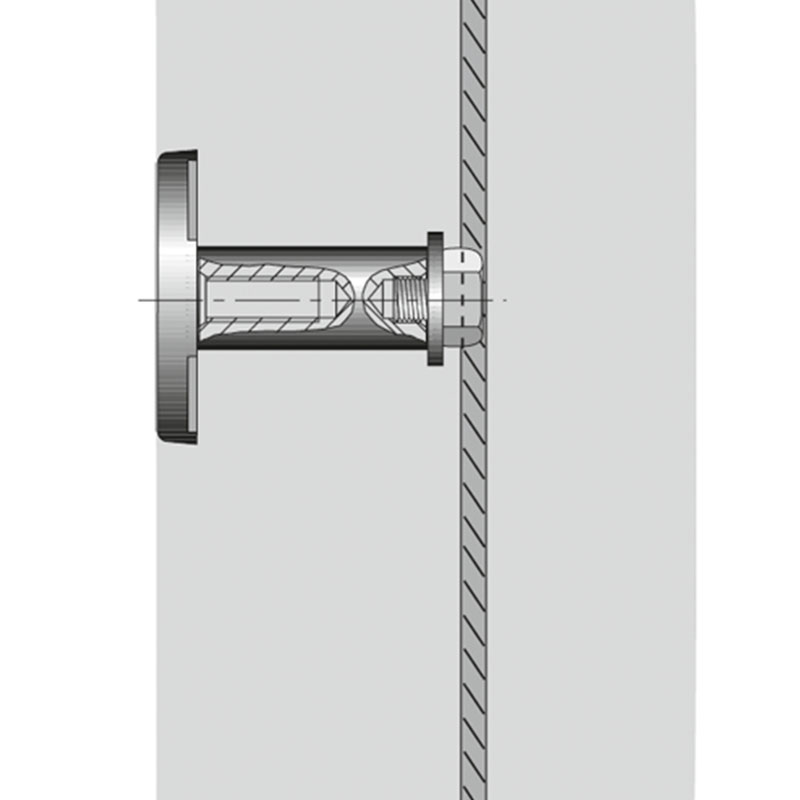

- För anslutning till plattjärn eller armeringsjärn
Mått:
- Rund ledarkärna: Ø=25 mm
- Kontaktbricka: Ø=72 mm
- Spår för svetsanslutning: 10-12 mm
- Avstånd mellan kontaktbricka och svetsspår: 50 mm
Fördelar:
- Vattentät anslutningsgänga M12
- Resistent mot korrosion
Material:
- Ledarkärna och kontaktbricka av rostfritt stål V4A (AISI 316L)
- Svetsanslutning med spår är av galvaniserat stål St37
- Värmetålig skyddsfolie
Tester och standarder:
- VDE 0101 och EN 50522
Jordanslutningspunkt
| Art. Nr | Beteckning | Anslutning | Väggtjocklek mm | Vikt, kg |
|---|---|---|---|---|
| 1700300500 | HEA A M12/50 | M12 | 50 | 0,22 |
