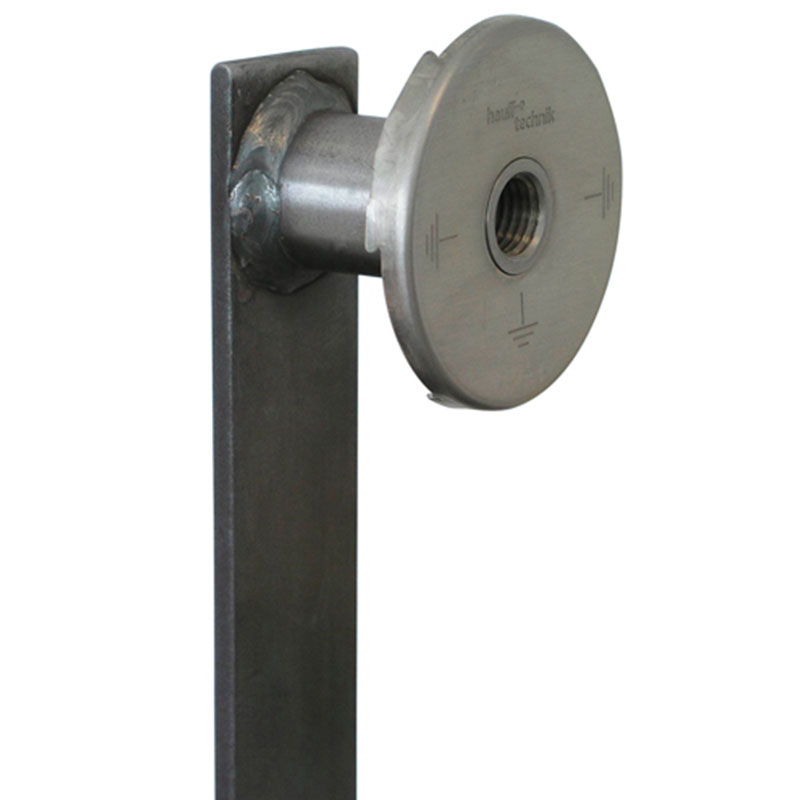

Jordanslutningspunkt HEA B40
För anslutning till armeringsjärn via svetsning.
Fakta
- Anslutning till armeringsjärn.
- Oisolerad.
Användning:
- För anslutning till armeringsjärn via svetsning
- I anläggningar med skyddsjord med kortslutningsström på 25 kA under minst 0,1 sekund
Mått:
- Skena av stål: 400x40x5 mm
- Kontaktbricka: Ø=72 mm
Fördelar:
- Kortslutningssäker till max Ik=40kA/100ms enligt tyska Trafikverkets direktiv 997,0205
Material:
- Ledarkärna och kontaktbricka av rostfritt stål V4A (AISI 316L)
Tester och standarder:
- Testad enligt norm ”EBA*Approval Notice no. 3028394”
- German Federal Railways Authority BahnAG Licence No. 3EBS 15.03.19 BL16
Jordanslutningspunkt
| Art. Nr | Beteckning | Anslutning | Väggtjocklek mm | Vikt, kg |
|---|---|---|---|---|
| 170100013 | HEA B40 M16 | M16 | 50 | 0,94 |
