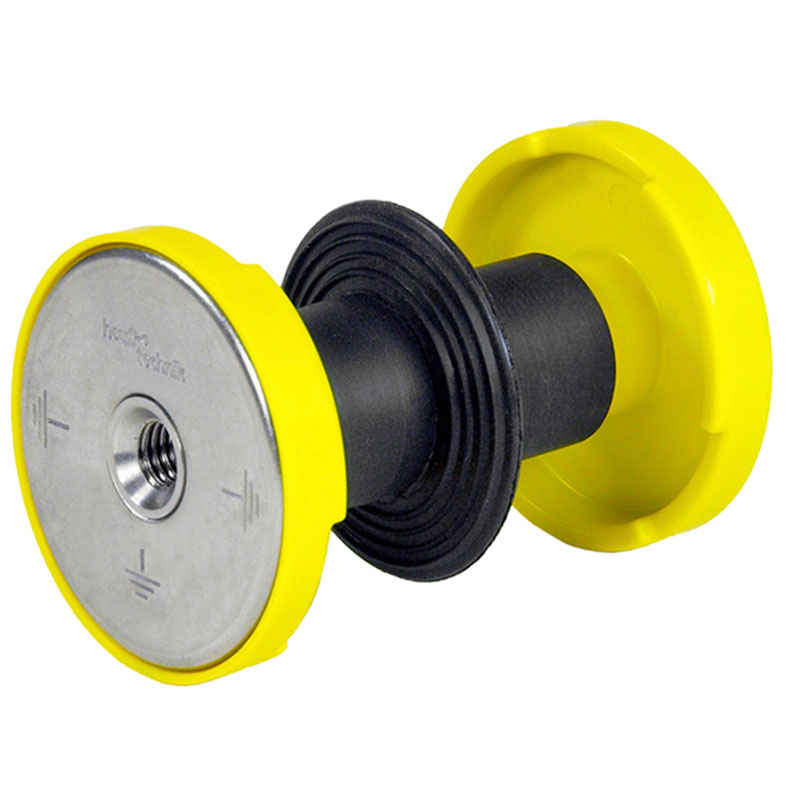

Jordanslutningspunkt HEA IS

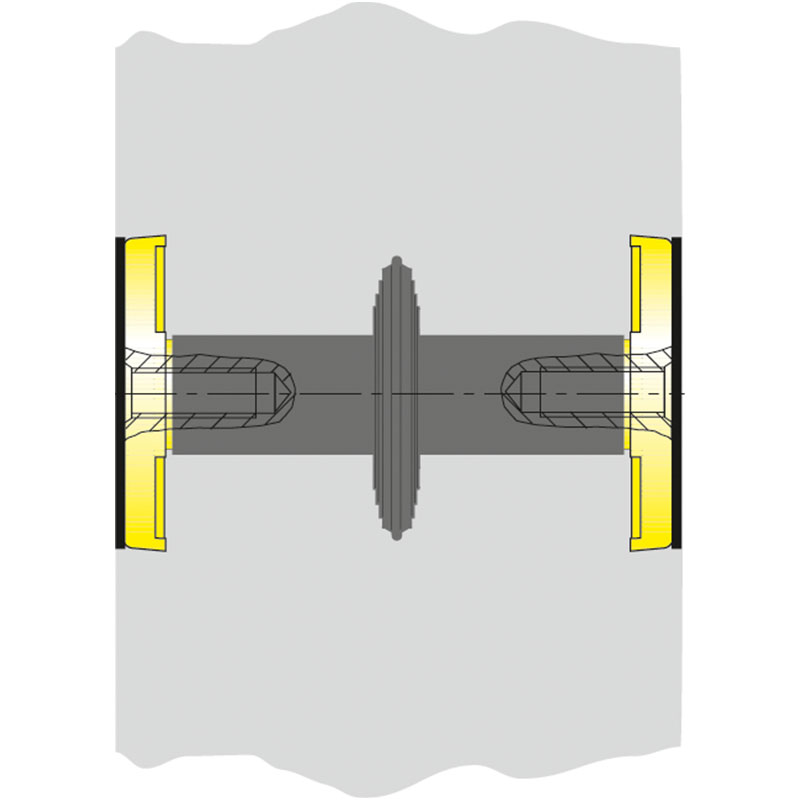

En genomgående och isolerad jordanslutningspunkt med vattenbarriär.
Fakta
- Genomgående anslutning.
- Isolerad.
- För fast väggtjocklek.
- För jordning i stationer.
Användning:
- För anslutning i betongvägg för fast väggtjocklek, 70-500 mm
Mått:
- Rund ledarkärna: Ø=25 mm
- Kontaktbricka: Ø=72 mm
- Minsta väggtjocklek: 70 mm
Fördelar:
- Isolerad
- Med vattenbarriär
- Vattentät anslutningsgänga, M12, på båda sidor
- Resistent mot korrosion
Material:
- Ledarkärna och kontaktbrickor av rostfritt stål V4A (AISI 316L)
- Isolering och vattenbarriär av EPDM-gummi
- Skyddslock av cellgummi
Tester och standarder:
- VDE 0101 och EN 50522
Jordanslutningspunkt
Art. Nr | Beteckning | Anslutning | Väggtjocklek mm | Vikt, kg |
---|---|---|---|---|
1710020100 | HEA IS M12/100 | M12 | 100 | 0,49 |
1710020150 | HEA IS M12/150 | M12 | 150 | 0,68 |
1710020170 | HEA IS M12/170 | M12 | 170 | 0,80 |
3030307748 | HEA IS M12/180 | M12 | 180 | 0,88 |
1710020156 | HEA IS M12/200 | M12 | 200 | 0,90 |
1710020157 | HEA IS M12/250 | M12 | 250 | 0,95 |
1710020270 | HEA IS M12/270 | M12 | 270 | 1,05 |
