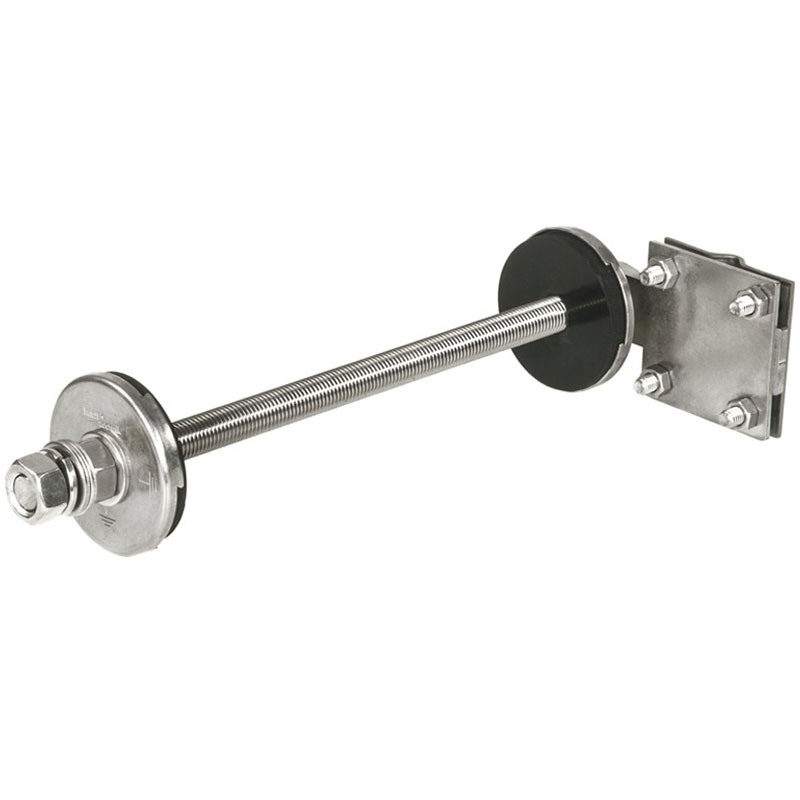

Jordanslutningspunkt HEA N

En genomgående och oisolerad jordanslutningspunkt för efterinstallation och renovering av jordningssystem.

Fakta

  • För efterinstallation i redan befintlig anläggning.
  • Genomgående anslutning.
  • För fast väggtjocklek.

Användning:

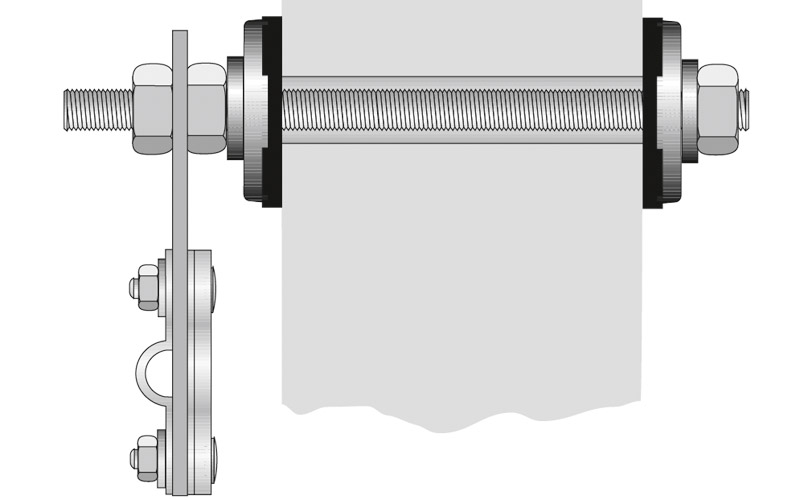

  • För efterinstallation och renovering av jordningssystem i betongvägg med tjocklek upp till 600 mm

Mått:

  • Rund ledarkärna: Rundstång M16
  • Kontaktbricka: Ø=72 mm
  • Borrhål: 20 mm
  • För väggtjocklek: 150-600 mm

Material:

  • Alla metalldelar är av rostfritt stål V4A (AISI 316L)
  • Tätning av EPDM-gummi

Tester och standarder:

  • DIN 18014, DIN EN 62305-3 och VDE 0185-305-3

Kompletteras med anslutningsbult Z-B-M16.

Jordanslutningspunkt

Art. NrBeteckningAnslutningVäggtjocklek mmVikt, kg
1700050020HEA N M16/600M16150-6001,66
