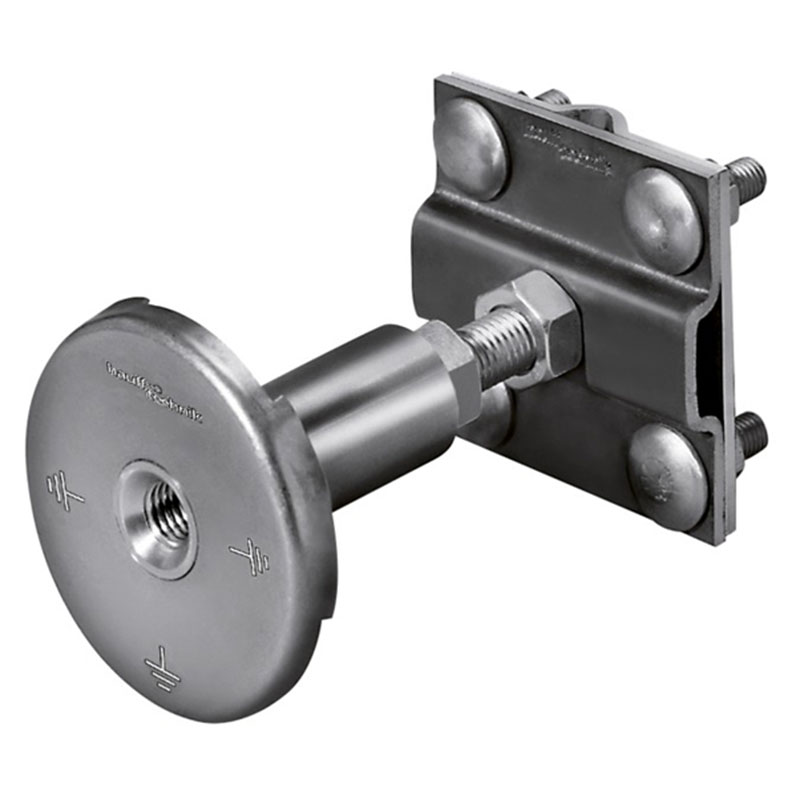

Jordanslutningspunkt HEA P
En enkelsidig och oisolerad jordanslutningspunkt.
Fakta
- Enkelsidig anslutning.
- För anslutning till plattjärn eller armeringsjärn.
Användning:
- För anslutning till plattjärn eller armeringsjärn
Mått:
- Rund ledarkärna: Ø=25 mm
- Kontaktbricka: Ø=72 mm
- Anslutningsbricka: 70×70 mm

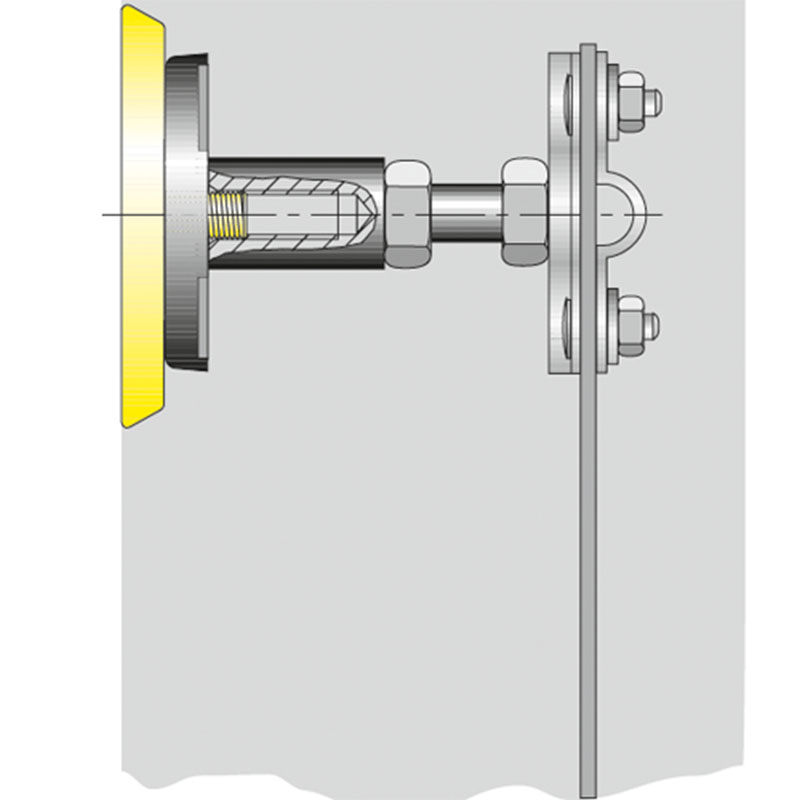

- Avstånd mellan kontaktbricka och anslutningsklämma: 120 mm
Fördelar:
- Anslutning till platt eller rund ledare
- Vattentät anslutningsgänga, M12
- Resistent mot korrosion
Material:
- Ledarkärna och kontaktbrickor av rostfritt stål V4A (AISI 316L)
- Anslutningsklämma med gängad bult är av galvaniserat stål St37
- Skyddslock av PE
Tester och standarder:
- DIN 18014 och DIN EN 62305-3 VDE 0185-305-3
Kompletteras med anslutningsbult Z-B-M12 respektive Z-B-M16.
Jordanslutningspunkt
Art. Nr | Beteckning | Anslutning | Väggtjocklek mm | Vikt, kg |
---|---|---|---|---|
1700100010 | HEA P M12 | M12 | Minst 200 | 0,68 |
