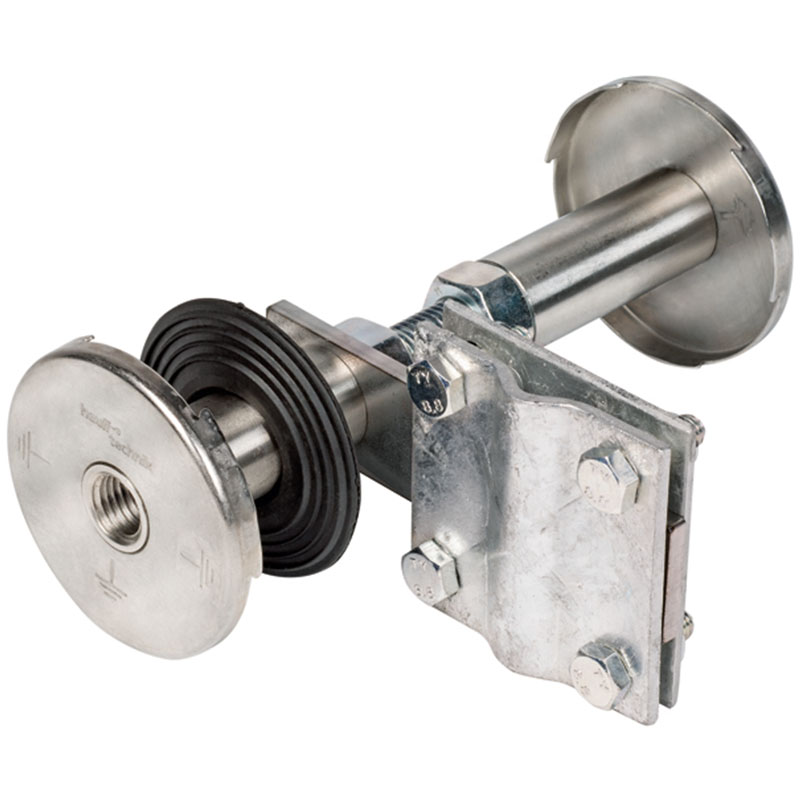

Jordanslutningspunkt HEA PK

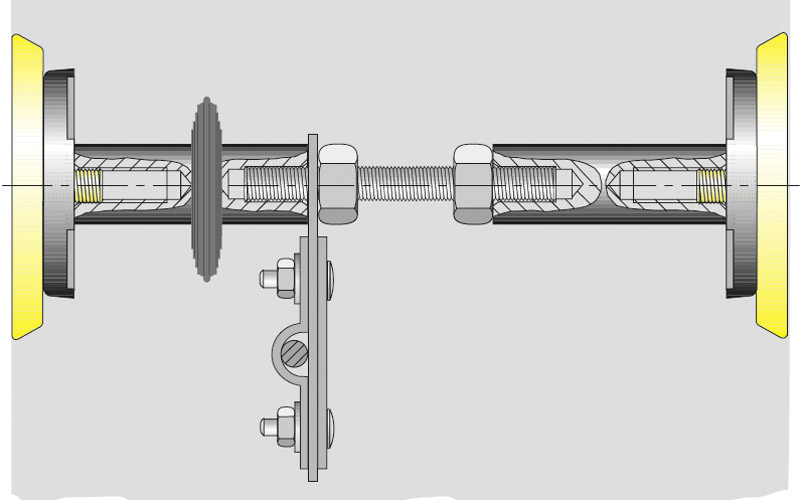

En genomgående jordanslutningspunkt för anslutning till armeringsjärn.
Fakta
- Genomgående anslutning.
- Anslutning till armeringsjärn.
- Oisolerad.
- Variabel väggtjocklek.
Användning:
- För anslutning i betongvägg till armeringsjärn
Mått:
- Rund ledarkärna: Ø=25 mm
- Kontaktbricka: Ø=72 mm
- För väggtjocklek: 150-500 mm
Fördelar:
- Med vattenbarriär
- Vattentät anslutningsgänga, M12 respektive M16, på båda sidor
- Resistent mot korrosion
Material:
- Ledarkärna och kontaktbrickor av rostfritt stål V4A (AISI 316L)
- Vattenbarriär av NBR-gummi
- Skyddslock av PE
- Anslutningsbricka av galvaniserat stål St37
- Ledarkärna och länk av galvaniserat stål St37
Tester och standarder:
- DIN 18014, DIN EN 62305-5 och VDE 0185-305-3
Kompletteras med anslutningsbult Z-B-M12 respektive Z-B-M16.
Jordanslutningspunkt
| Art. Nr | Beteckning | Anslutning | Väggtjocklek mm | Vikt, kg |
|---|---|---|---|---|
| 1700030180 | HEA PK M12/180 | M12 | 180 | 1,10 |
| 1700030200 | HEA PK M12/200 | M12 | 200 | 1,20 |
| 1700031400 | HEA PK M16/400 | M16 | 400 | 2,10 |
