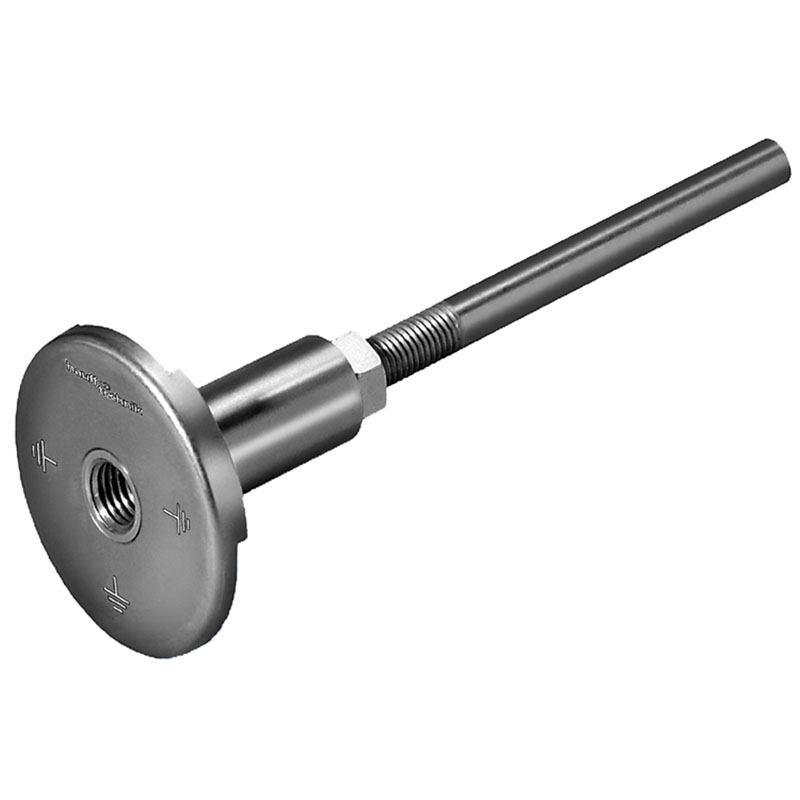

Jordanslutningspunkt HEA S

Enkelsidig jordanslutningspunkt för anslutning till armeringsjärn eller anslutningsklämma.

Fabrikat Hauff-Technik

Fakta

Användning

  • I vattentät betong – exponeringsklass 2.

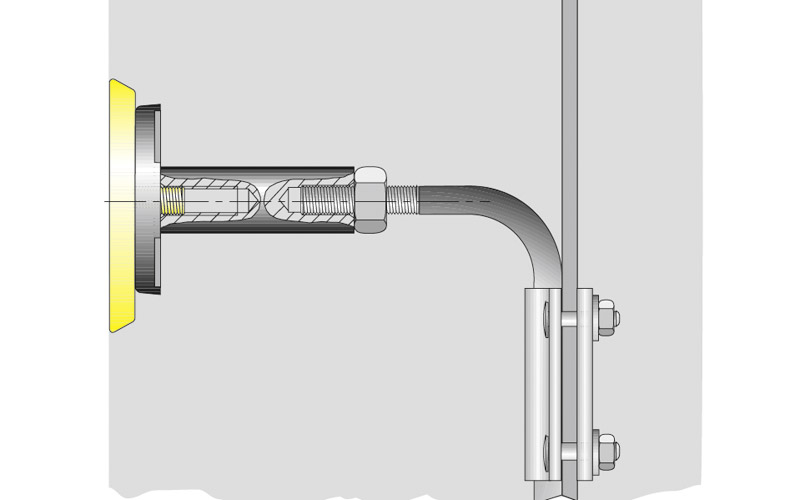

  • Ansluts till armeringsjärn via anslutningsklämma HEA AKL.
  • Ansluts till armeringsjärn genom svetsning.

Egenskaper

  • Resistent mot korrosion.
  • Vattentät anslutningsgänga, M12 respektive M16.
  • Kortslutningstestad.

Mått

  • Rund ledarkärna: Ø 25 mm.
  • Kontaktskiva: Ø 72 mm.
  • Anslutningsstång: Ø 12 mm.

Material

  • Ledarkärna och kontaktskiva: Rostfritt stål V4A (AISI 316L).
  • Anslutningsstång: Galvaniserat stål St37.
  • Skyddslock: PE.

Tester och standarder

  • EN 50522.
  • VDE 0101.

Jordanslutningspunkt HEA S

Art. NrBeteckningAnslutningGjuttjocklek mm
1700080010HEA S M12M12Minst 200
1700080020HEA S M16M16Minst 200
