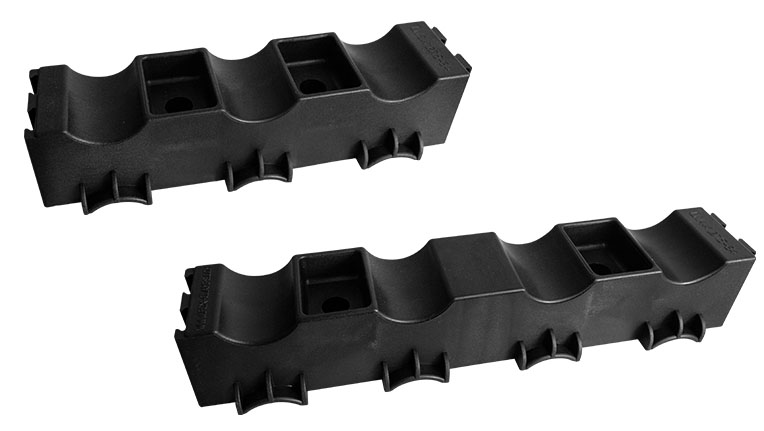

Kabelblock FOX-UNI

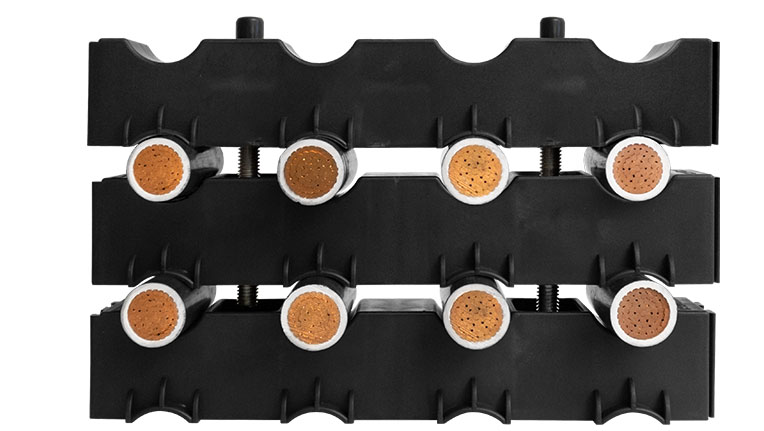

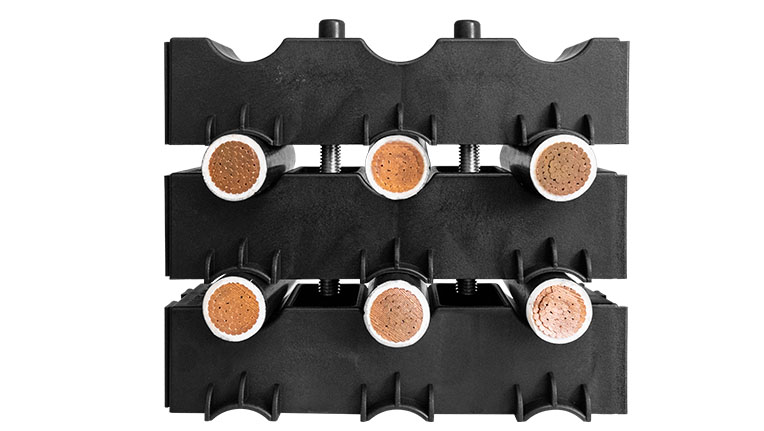

Kabelblocken är staplingsbara och kan parallellkopplas. Levereras styckvis. De kan beställas med olika monteringstillbehör såsom skruvsatser, skenmuttrar och skenor.
Skenmuttern gör att blocket kan flyttas på skenan till lämplig plats och därefter skruvas fast.
FAKTA
- För 3 eller 4 kablar.
- Levereras styckvis.
- För fastsättning av låg- och högspänningskablar.

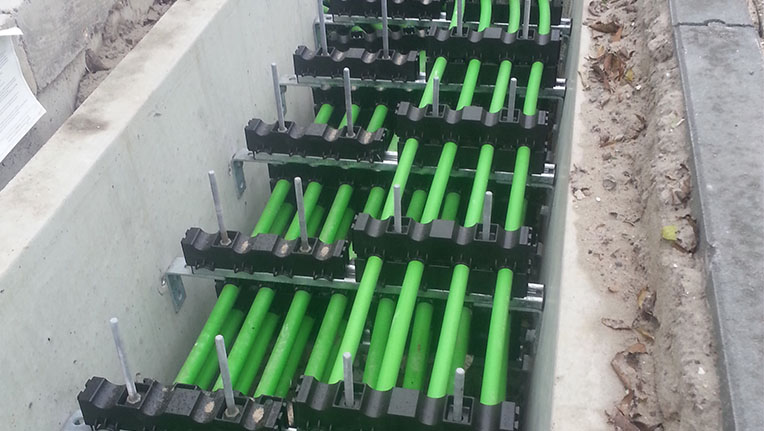

- För fastsättning på vägg, tak, golv och kabelstegar.
- För kortslutningssäker installation.
Temperaturområde
-40°C till +135°C.
Material
Glasfiberarmerad polyamid.
Monteringsmoment
Max 5 Nm.
Tester och standarder
NEN-EN-IEC 61914:2016.
Resistenta mot
Olja, radioaktivitet, saltvatten, ozon, bränslen, alkalier, UV-strålning.
Flambeständighet
UL94 V0 klass 3.
Halogenfri.
Kabelblock FOX-UNI
Mekanisk hållfasthet upp till 54,0 kN.
Art. Nr | För kabel Ø mm | Staplingsbar | Antal kablar | Beteckning |
---|---|---|---|---|
E 15 032 20 | 15 – 34 | Ja | 3 st | FOX-UNI 3X Ø 15–34 |
E 15 032 21 | 30 – 49 | Ja | 3 st | FOX-UNI 3X Ø 30–49 |
E 15 032 22 | 15 – 34 | Ja | 4 st | FOX-UNI 4X Ø 15–34 |
E 15 032 23 | 30 – 49 | Ja | 4 st | FOX-UNI 4X Ø 30–49 |
Skruvsatser
Skruvsatser till FOX-UNI kabelblock.
Art. Nr Galvaniserat | Art. Nr Varmförzinkat | Storlekar | För FOX-UNI |
---|---|---|---|
E 15 032 31 | E 15 032 51 | M10 x 120 | 15–34 |
E 15 032 32 | E 15 032 52 | M12 x 150 | 30–40 |
E 15 032 33 | E 15 032 53 | M12 x 160 | 41–49 |
Skenmuttrar och skena
Skenmuttrar och skenor till våra kabelklammer och kabelblock.
Art. Nr Galvaniserat | Art. Nr Varmförzinkat | Produkt | Storlek / Längd |
---|---|---|---|
E 15 032 25 | E 15 032 45 | Skenmutter | M10 |
E 15 032 26 | E 15 032 46 | Skenmutter | M12 |
E 15 032 27 | E 15 032 47 | Skena | 250 mm |
E 15 032 28 | E 15 032 48 | Skena | 350 mm |
E 15 032 29 | E 15 032 49 | Skena | 450 mm |
Monteringstillbehör i rostfritt stål finns på förfrågan.
