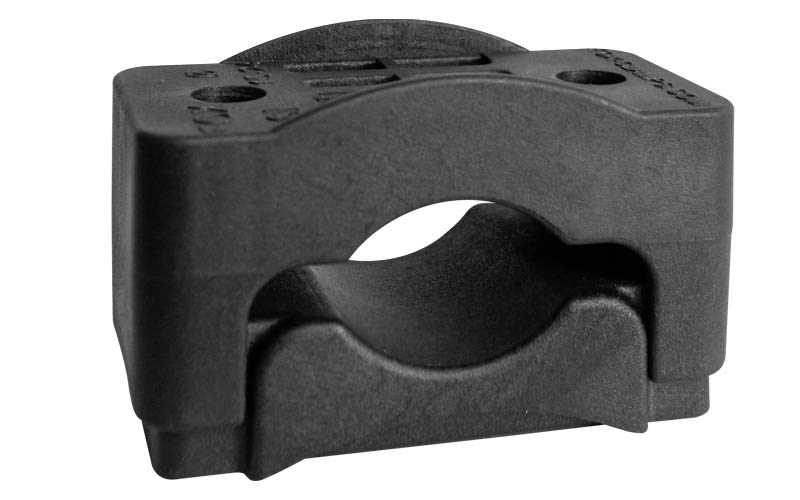

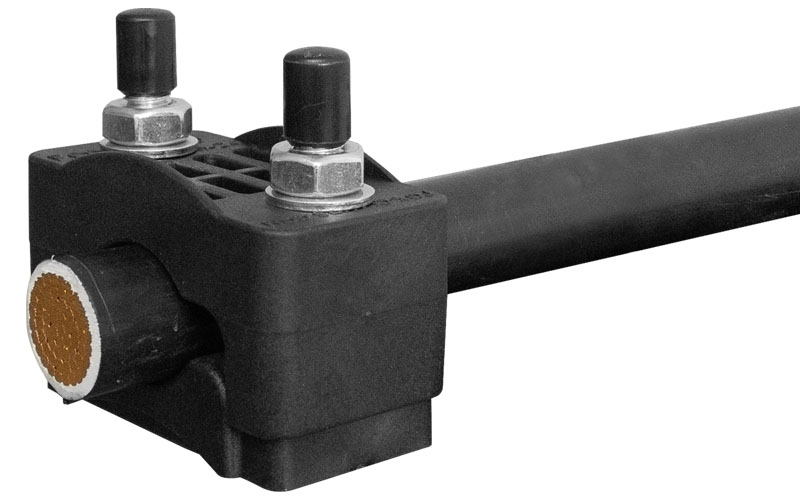

Kabelklammer FOX-SI
Kan beställas med olika monteringstillbehör såsom skruvsatser, skenmuttrar och skenor.

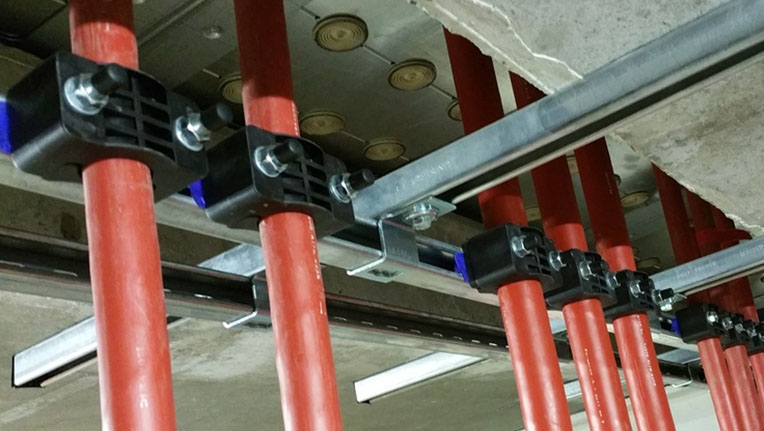

Skenmuttern gör att kabelklammern kan flyttas på skenan till lämplig plats och därefter skruvas fast.
Fakta
- För 1 kabel.
- För fastsättning av låg- och högspänningskablar.
- För fastsättning på vägg, tak, golv och kabelstegar.
- För kortslutningssäker installation.
Temperaturområde
-40°C till +135°C.
Material
Glasfiberarmerad polyamid.
Monteringsmoment
Max 5 Nm.
Tester och standarder
NEN-EN-IEC 61914.
Resistenta mot
Olja, radioaktivitet, saltvatten, ozon, bränslen, alkalier, UV-strålning.
Flambeständighet
UL94 V0 klass 3.
Halogenfri.
Kabelklammer FOX-SI
Mekanisk hållfasthet upp till 85,4 kN
| Art. Nr | För kabel Ø mm | Staplingsbar | Beteckning |
|---|---|---|---|
| E 15 032 00 | 15 – 24 | Ja | FOX-SI Ø 15–24 |
| E 15 032 01 | 24 – 38 | Ja | FOX-SI Ø 24–38 |
| E 15 032 02 | 36 – 52 | Ja | FOX-SI Ø 36–52 |
| E 15 032 03 | 50 – 75 | Ja | FOX-SI Ø 50–75 |
| E 15 032 04 | 75 – 100 | Ja | FOX-SI Ø 75–100 |
| E 15 032 05 | 100 – 130 | Ja | FOX-SI Ø 100–130 |
| E 15 032 06 | 130 – 170 | Nej | FOX-SI Ø 130–170 |
Skruvsatser
Skruvsatser till FOX-SI kabelklammer.
| Art. Nr Galvaniserat | Art. Nr Varmförzinkat | Storlekar mm | För FOX-SI |
|---|---|---|---|
| E 15 032 30 | E 15 032 50 | M10 x 100 | 15–24, 24–38, 36–52 |
| E 15 032 31 | E 15 032 51 | M10 x 120 | 50–75 |
| E 15 032 33 | E 15 032 53 | M12 x 160 | 75–100 |
| E 15 032 34 | E 15 032 54 | M12 x 200 | 100–130 |
| E 15 032 35 | E 15 032 55 | M16 x 245 | 130–170 |
Skenmuttrar och skena
Skenmuttrar och skenor till våra kabelklammer och kabelblock.
| Art. Nr Galvaniserat | Art. Nr Varmförzinkat | Produkt | Storlek / Längd |
|---|---|---|---|
| E 15 032 25 | E 15 032 45 | Skenmutter | M10 |
| E 15 032 26 | E 15 032 46 | Skenmutter | M12 |
| E 15 032 27 | E 15 032 47 | Skena | 250 mm |
| E 15 032 28 | E 15 032 48 | Skena | 350 mm |
| E 15 032 29 | E 15 032 49 | Skena | 450 mm |
Monteringstillbehör i rostfritt stål finns på förfrågan.
