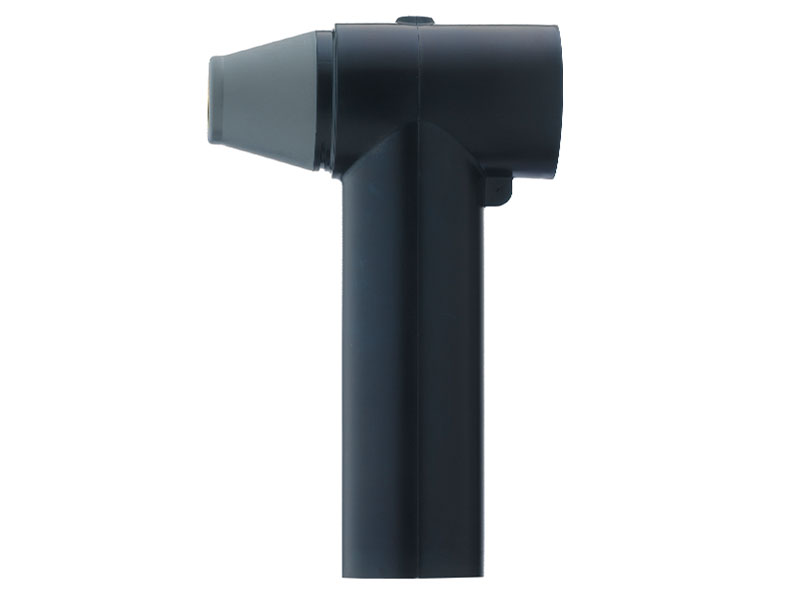

Parallellanslutningsdon (K)(M)800PB/G, 1‑ledare,  25‑300 mm²

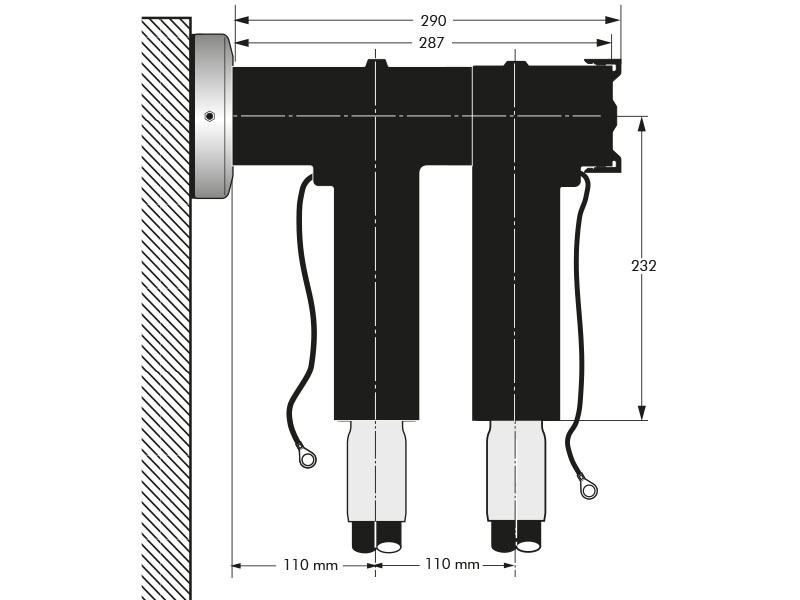

För parallellkoppling till (K)(M)480TB/G men passar även till (K)(M)484TB/G samt (K)(M)489TB/G.

Levereras med skruvkabelskor.

Innehåller materiel för 3 faser.

Fabrikat Nexans

Fakta

Användning

  • För rund plastisolerad 1- och 3-ledarkabel.
  • 12-36 kV.
  • Inom- och utomhus.

Egenskaper

  • Prefabricerat och skärmat.
  • Integrerad fältstyrning.
  • Kapacitiv mätpunkt.
  • Frånskiljningsbart.
  • Lätt att demontera även efter lång tids användning.

Material

  • Tillverkat av EPDM-gummi.

Parallellanslutningsdon K800PB/G, M800PB/G, 1-ledare

Art. Nr12 kV area mm²24 kV area mm²36 kV area mm²PEX Ø mmBeteckning
E 07 094 2025 – 5025–12,0 – 19,03XK800PB/G-011-16.95
E 07 094 219550–16,0 – 26,53XK800PB/G-015-16.95
E 07 094 22150 – 24095 – 240–19,0 – 32,63XK800PB/G-018-95.240
E 07 094 23300300–22,0 – 34,63XK800PB/G-021-120.300
E 07 094 25––50 – 15022,0 – 34,63XM800PB/G-021-50.150
E 07 094 26––24028,5 – 37,53XM800PB/G-027-95.240
E 07 094 27––30028,5 – 37,53XM800PB/G-027-120.300
