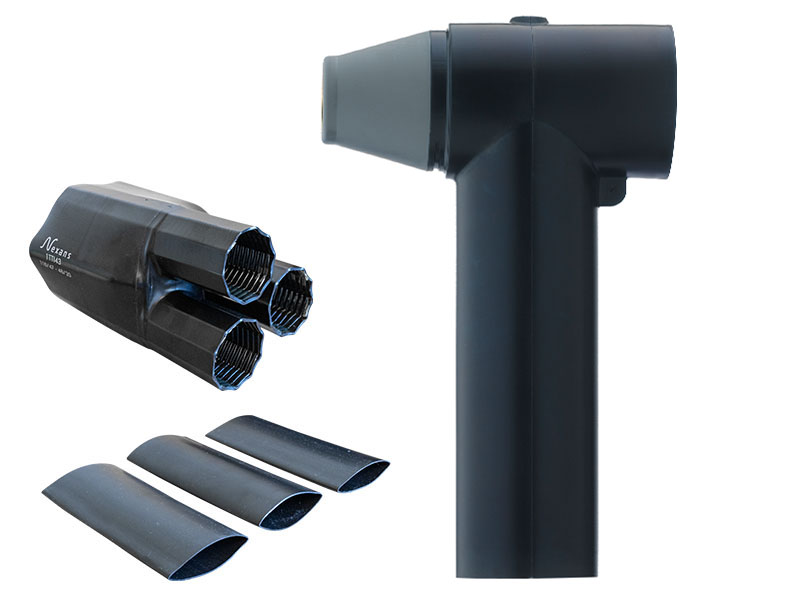

Parallellanslutningsdon (K)(M)800PB/G, 3‑ledare, 25‑300 mm²
För parallellkoppling till (K)(M)480TB/G men passar även till (K)(M)484TB/G samt (K)(M)489TB/G.
Innehåller materiel för 3 faser.
Levereras med skruvkabelskor och partskärmningssats. Partskärmningssatsen är 2000 mm med uttag av jordledaren vid parallellanslutningsdonet vilket gör att grenen kan förläggas i mark.
Fakta
Användning
- För rund plastisolerad 1- och 3-ledarkabel.
- 12-36 kV.
- Inom- och utomhus.
Egenskaper
- Prefabricerat och skärmat.
- Integrerad fältstyrning.
- Kapacitiv mätpunkt.
- Frånskiljningsbart.
- Lätt att demontera även efter lång tids användning.
Material
- Tillverkat av EPDM-gummi.
Parallellanslutningsdon K800PB/G, M800PB/G, 3-ledare
Art. Nr | 12 kV area mm² | 24 kV area mm² | 36 kV area mm² | PEX Ø mm | Beteckning |
---|---|---|---|---|---|
E 07 094 30 | 25 – 50 | 25 | – | 12,0 – 19,0 | 3XK800PB/G-011-16.95+PS |
E 07 094 31 | 95 | 50 | – | 16,0 – 26,5 | 3XK800PB/G-015-16.95+PS |
E 07 094 32 | 150 – 240 | 95 – 240 | – | 19,0 – 32,6 | 3XK800PB/G-018-95.240+PS |
E 07 094 33 | 300 | 300 | – | 22,0 – 34,6 | 3XK800PB/G-021-120.300+PS |
E 07 094 35 | – | – | 50 – 150 | 22,0 – 34,6 | 3XM800PB/G-021-50.150+PS |
E 07 094 36 | – | – | 240 | 28,5 – 37,5 | 3XM800PB/G-027-95.240+PS |
E 07 094 37 | – | – | 300 | 28,5 – 37,5 | 3XM800PB/G-027-120.300+PS |
