Partskärmningssatser VKA1-4, VKB1-4

Partskärmningssatserna är i varmkrymputförande och avsedda för plastisolerade 3-ledarkablar med uttag av jordledare vid grenbyxa.

Förgreningen får ej förläggas under mark.

För användning inom- och utomhus.

För partskärmningssatser med uttag av jordledare vid anslutningsdon alternativt kabelavslut se VKC1-4 och VKD1-4.


Fabrikat Nexans

Fakta

  • Med uttag av jordledare vid grenbyxa.
  • För användning inom- och utomhus.
  • 12-36 kV.

Dessa satser är avsedda för kabeltillbehör fabrikat Nexans:

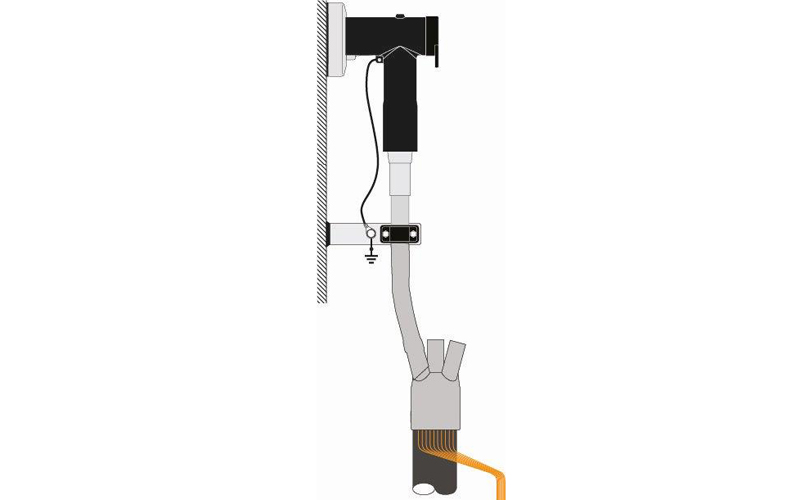

Anslutningsdon:
Interface/Serie A, 250 A: 200SR/G, 200LR/G.
Interface/Serie B, 400 A: 400LR/G.
Interface/Serie C, 630 A / 1250 A: 480TB/G, 800PB/G, 484TB/G, 804PB/G.

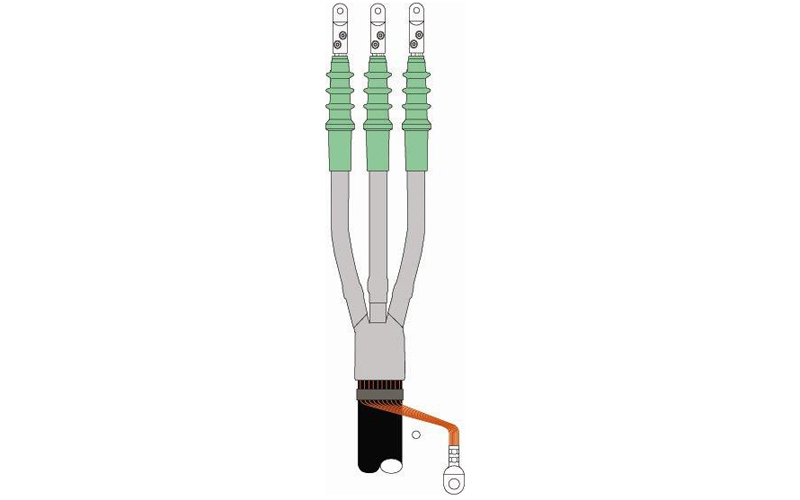

Kabelavslut:
ITK, AIN, AFN.

Finns för slacklängder 1200 alternativt 2000 mm.

Partskärmningssats L=1200 mm

Art. Nr12 kV area mm²24 kV area mm²36 kV area mm²Beteckning
E 07 023 4916 – 9516 – 95–VKA1
E 07 023 6795 – 24095 – 24016 – 95VKA2
E 07 023 68185 – 400185 – 40095 – 240VKA3
E 07 023 69––185 – 400VKA4

Partskärmningssats L=2000 mm

Art. Nr12 kV area mm²24 kV area mm²36 kV area mm²Beteckning
E 07 023 7116 – 9516 – 95–VKB1
E 07 023 7395 – 24095 – 24016 – 95VKB2
E 07 023 75185 – 400185 – 40095 – 240VKB3
E 07 023 77––185 – 400VKB4
