Partskärmningssatser VKC1-4, VKD1-4

Partskärmningssatserna är i varmkrymputförande och avsedda för plastisolerade 3-ledarkablar med uttag av jordledare vid anslutningsdon alternativt kabelavslut.

Förgreningen kan förläggas under mark.

För användning inom- och utomhus.

För partskärmningssatser med uttag av jordledare vid grenbyxa se VKA1-4 och VKB1-4.


Fabrikat Nexans

Fakta

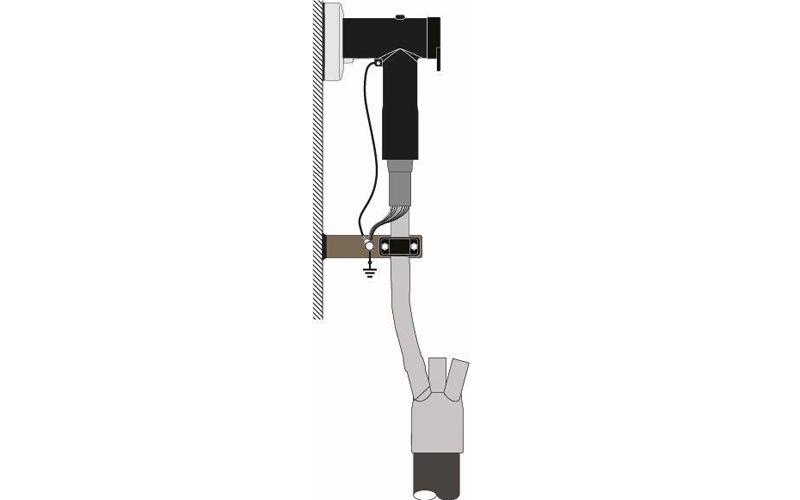

  • Med uttag av jordledare vid anslutningsdon alternativt kabelavslut.
  • För användning inom- och utomhus.
  • 12-36 kV.

Dessa satser är avsedda för kabeltillbehör fabrikat Nexans:

Anslutningsdon:
Interface/Serie A, 250 A: 200SR/G, 200LR/G.
Interface/Serie B, 400 A: 400LR/G.
Interface/Serie C, 630 A / 1250 A: 480TB/G, 800PB/G, 484TB/G, 804PB/G.

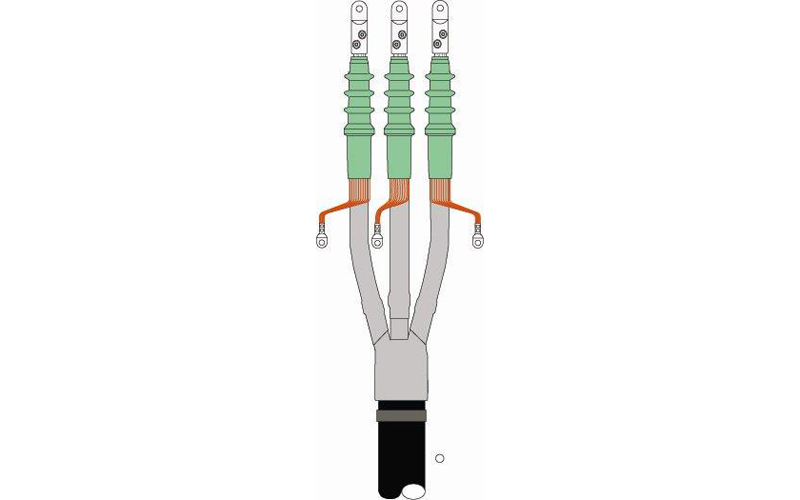

Kabelavslut:
ITK, AIN, AFN.

Finns för slacklängder 1200 alternativt 2000 mm.

Partskärmningssats L=1200 mm

Art. Nr12 kV area mm²24 kV area mm²36 kV area mm²Beteckning
E 07 023 7816 – 9516 – 95–VKC1
E 07 023 7995 – 24095 – 24016 – 95VKC2
E 07 023 81185 – 400185 – 40095 – 240VKC3
E 07 023 83––185 – 400VKC4

Partskärmningssats L=2000 mm

Art. Nr12 kV area mm²24 kV area mm²36 kV area mm²Beteckning
E 07 023 8516 – 9516 – 95–VKD1
E 07 023 8795 – 24095 – 24016 – 95VKD2
E 07 023 88185 – 400185 – 40095 – 240VKD3
E 07 023 89––185 – 400VKD4
