Länktätningssystem GKD

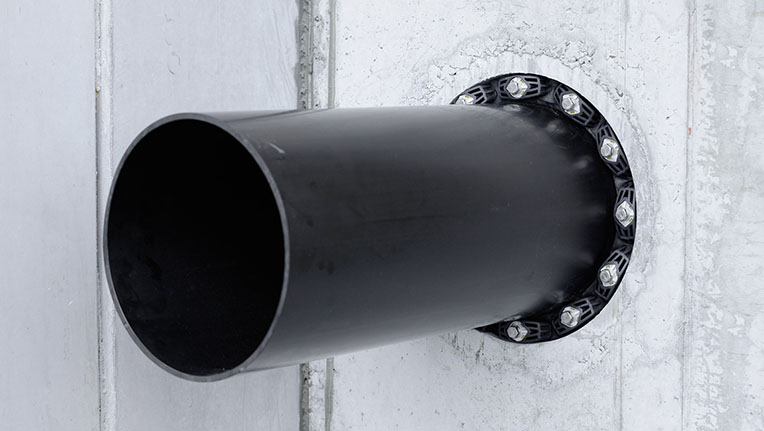

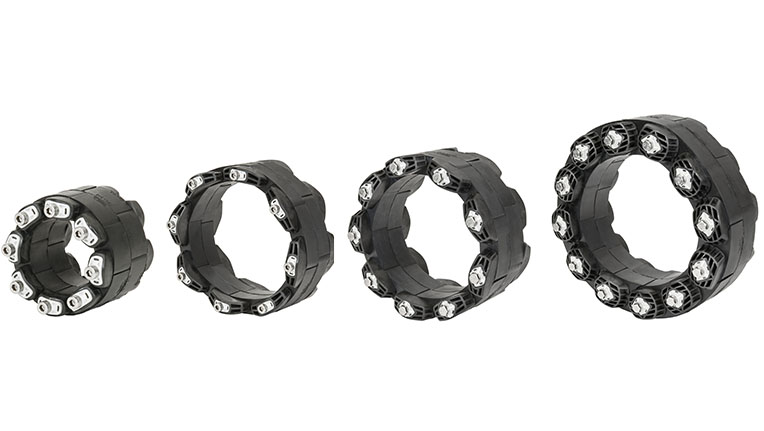

För tätning av nyinstallerade eller redan dragna rör i kärnborrade hål eller foderrör. Den modulbaserade konstruktionen
möjliggör användning av olika kombinationer av hål- och rördimensioner.
Fakta
- Tillämpning i vattentät betong – exponeringsklass 1.

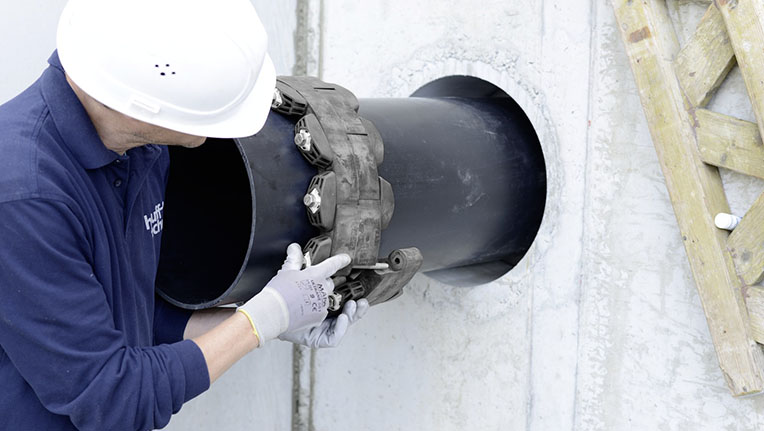

- Lämplig för tätning i efterhand.
- Gas- och vattentäta.
- Klarar upp till 5,0 bars vattentryck – beroende på kombination.

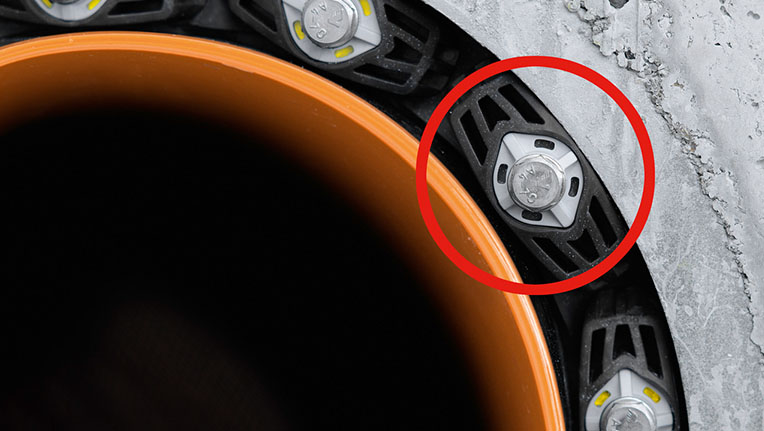

- Optimerad skruvgeometri med inbyggd monteringskontroll – ingen momentnyckel krävs.
- Inga lösa delar – muttrarna är inbyggda i tätningsmodulen.
- Gummi: EPDM55 alternativt NBR.
Länktätningar GKD, EPDM50-gummi
I tabellen nedan används tätningsgummi EPDM50. Vid behov av länktätningar av i andra storlekar, kontakta Electro Trading.
Art. Nr | Beteckning | För hål | För rör | Tätningsdjup |
---|---|---|---|---|
1410030006 | 6xGKD300 EPDM50 | Ø 100 mm | Ø 63 mm | 100 mm |
1410031508 | 8xGKD315 EPDM50 | Ø 125 mm | Ø 75 mm | 100 mm |
1410031509 | 9xGKD315 EPDM50 | Ø 140 mm | Ø 90 mm | 100 mm |
1410030010 | 10xGKD300 EPDM50 | Ø 150 mm | Ø 110 mm | 100 mm |
1410031512 | 12xGKD315 EPDM50 | Ø 175 mm | Ø 125 mm | 100 mm |
1410047508 | 8xGKD475 EPDM50 | Ø 230 mm | Ø 140 mm | 150 mm |
1410030013 | 13xGKD300 EPDM50 | Ø 200 mm | Ø 160 mm | 100 mm |
1410030015 | 15xGKD300 EPDM50 | Ø 225 mm | Ø 180 mm | 100 mm |
1410032509 | 9xGKD325 EPDM50 | Ø 250 mm | Ø 200 mm | 110 mm |
1410032510 | 10xGKD325 EPDM50 | Ø 275 mm | Ø 225 mm | 110 mm |
1410032511 | 11xGKD325 EPDM50 | Ø 300 mm | Ø 250 mm | 110 mm |
1410042511 | 11xGKD425 EPDM50 | Ø 350 mm | Ø 280 mm | 125 mm |
1410042512 | 12xGKD425 EPDM50 | Ø 375 mm | Ø 315 mm | 125 mm |
1410040012 | 12xGKD400 EPDM50 | Ø 400 mm | Ø 315 mm | 150 mm |
1410042513 | 13xGKD425 EPDM50 | Ø 425 mm | Ø 355 mm | 125 mm |
1410032517 | 17xGKD325 EPDM50 | Ø 450 mm | Ø 400 mm | 110 mm |
1410032519 | 19xGKD325 EPDM50 | Ø 500 mm | Ø 450 mm | 110 mm |
1410032521 | 21xGKD325 EPDM50 | Ø 550 mm | Ø 500 mm | 110 mm |
1410044019 | 19xGKD440 EPDM50 | Ø 650 mm | Ø 560 mm | 150 mm |
Länktätningar GKD, NBR55-gummi
I tabellen nedan används tätningsgummi NBR55. Vid behov av länktätningar av i andra storlekar, kontakta Electro Trading.
Art. Nr | Beteckning | För hål | För rör | Tätningsdjup |
---|---|---|---|---|
1410130006 | 6xGKD300 NBR55 | Ø 100 mm | Ø 63 mm | 100 mm |
1410131508 | 8xGKD315 NBR55 | Ø 125 mm | Ø 75 mm | 100 mm |
1410131509 | 9xGKD315 NBR55 | Ø 140 mm | Ø 90 mm | 100 mm |
1410130010 | 10xGKD300 NBR55 | Ø 150 mm | Ø 110 mm | 100 mm |
1410131512 | 12xGKD315 NBR55 | Ø 175 mm | Ø 125 mm | 100 mm |
1410147508 | 8xGKD475 NBR55 | Ø 230 mm | Ø 140 mm | 150 mm |
1410130013 | 13xGKD300 NBR55 | Ø 200 mm | Ø 160 mm | 100 mm |
1410130015 | 15xGKD300 NBR55 | Ø 225 mm | Ø 180 mm | 100 mm |
1410132509 | 9xGKD325 NBR55 | Ø 250 mm | Ø 200 mm | 110 mm |
1410132510 | 10xGKD325 NBR55 | Ø 275 mm | Ø 225 mm | 110 mm |
1410132511 | 11xGKD325 NBR55 | Ø 300 mm | Ø 250 mm | 110 mm |
1410142511 | 11xGKD425 NBR55 | Ø 350 mm | Ø 280 mm | 125 mm |
1410142512 | 12xGKD425 NBR55 | Ø 375 mm | Ø 315 mm | 125 mm |
1410140012 | 12xGKD400 NBR55 | Ø 400 mm | Ø 315 mm | 150 mm |
1410142513 | 13xGKD425 NBR55 | Ø 425 mm | Ø 355 mm | 125 mm |
1410132517 | 17xGKD325 NBR55 | Ø 450 mm | Ø 400 mm | 110 mm |
1410132519 | 19xGKD325 NBR55 | Ø 500 mm | Ø 450 mm | 110 mm |
1410132521 | 21xGKD325 NBR55 | Ø 550 mm | Ø 500 mm | 110 mm |
1410144019 | 19xGKD440 NBR55 | Ø 650 mm | Ø 560 mm | 150 mm |
