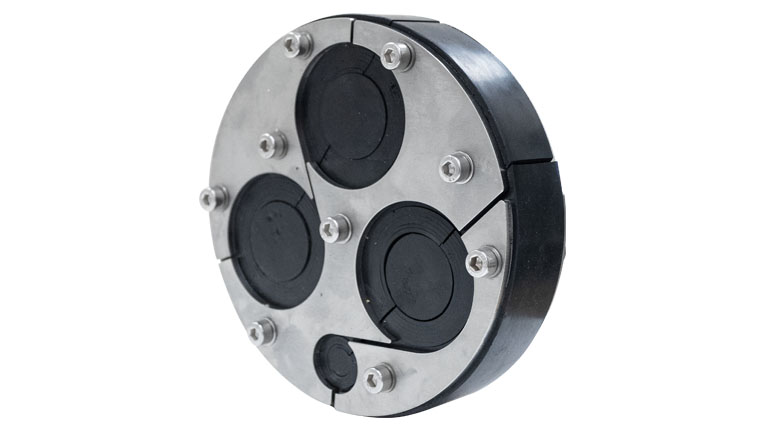

Presstätningssystem HRD SGi 3+e
Tätningsinsatser som används för kabelgenomföringar vid kärnborrade hål med innerdiameter 150 eller 200 mm.
Den delbara konstruktionen och uppbyggnaden med segmentsringar gör det lätt att anpassa insatsen till kabelns diameter både vid nyinstallation och på redan befintlig kabel.
Fakta
Användning

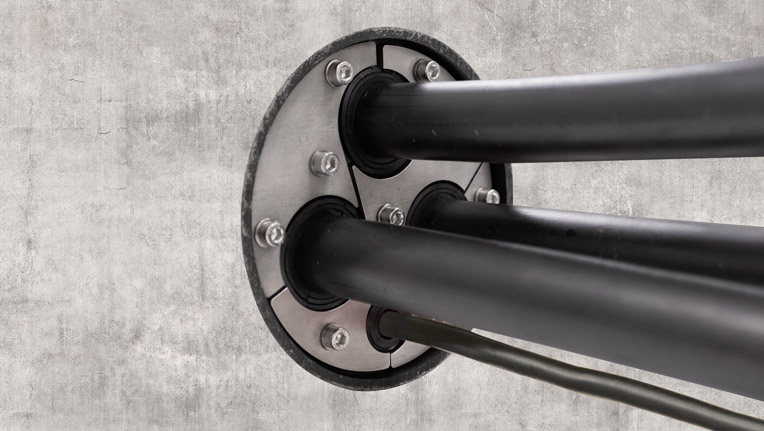

- För tätning av kablar i kärnborrade hål eller foderrör med innerdiameter 150 eller 200 mm.
- Delat utförande för tätning vid nyinstallationer eller redan lagda kablar.
- Tillämpning i vattentät betong – exponeringsklass 1 och 2.
Egenskaper
- Öppning för jordningskabel.
- Tolerans på håldiameter: -1 mm, +2 mm.
- Segmenterad teknik.
Levereras med
- Blindpluggar och smörjmedelsstift.
Mått
- Tätningsdjup: 40 mm.
- Pressplattor: 2×5 mm.
Material
- Pressplattor, skruvar och muttrar: Rostfritt stål V2A.
- Gummi: EPDM.
Täthet
- Gas- och vattentät upp till 1,0 bar.
- Radontät.
Presstätning HRD150 SGi 3+e
Passar håldiameter 149–152 mm.
Art. Nr | Beteckning | Antal hål | Kabel Ø mm | Vikt, kg |
---|---|---|---|---|
E 14 631 43 | HRD150 SGi 3×20-45+1×10-25 b40 A2/EPDM50 | 4 st | 3x 20 – 45 + 1x 10 – 25 | 1,68 |
Presstätning HRD200 SGi 3+e
Passar håldiameter 199–202 mm.
Art. Nr | Beteckning | Antal hål | Kabel Ø mm | Vikt, kg |
---|---|---|---|---|
E 14 631 44 | HRD200 SGi 3×39-65+1×10-25 b40 A2/EPDM50 | 4 st | 3x 39 – 65 + 1x 10 – 25 | 2,95 |
Adapterring HRD SG/ARG
Används tillsammans med presstätning HRD150 SGi 3+e för användning i insatsram HSI150 K/K2 eller
fläns HSI150 DFK.
Art. Nr | Beteckning | Vikt, kg |
---|---|---|
E 14 630 63 | HRD150 SG/ARG | 1,30 |
