Presstätningssystem HRD

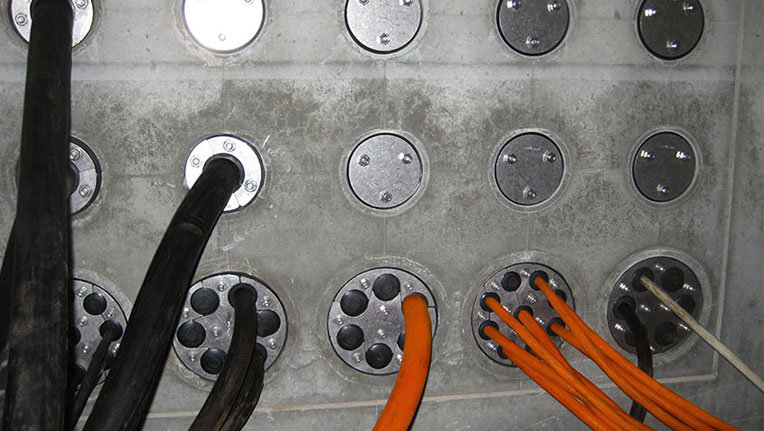

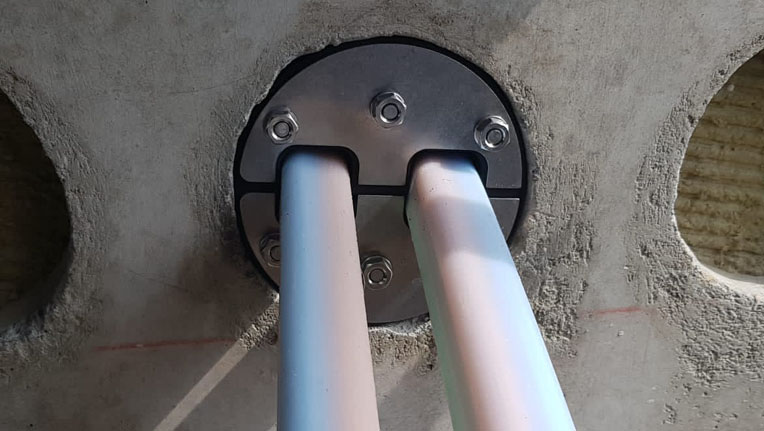

Mekaniska presstätningar används i kärnborrade hål eller foderrör. De finns både för tätning av kabel och rör. Kan användas vid både ny- och efterinstallation.

Vid efterinstallation används delbara presstätningar alternativt att presstätningarna delas.

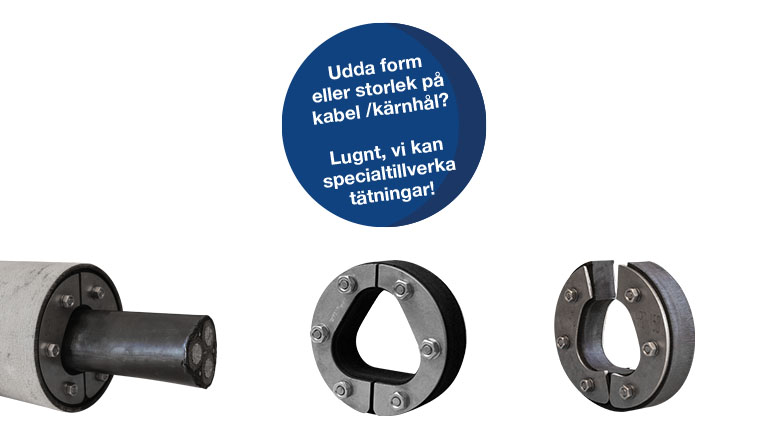

Vid udda form på kabeln eller annan storlek på det kärnborrade hålet kan vi specialtillverka presstätningar.
Kontakta Electro Trading ET AB för mer information.

Fabrikat Hauff-Technik

Fakta

Användning

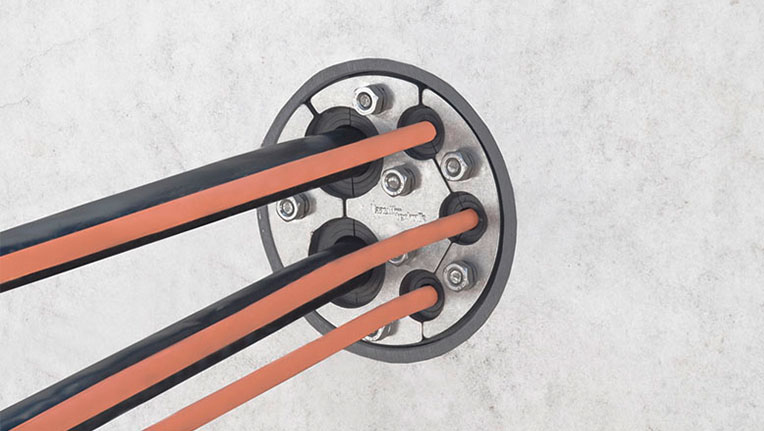

För tätning av kablar i kärnborrade hål eller foderrör med innerdiameter mellan 80–200 mm.
Delat utförande för tätning vid nyinstallationer eller redan lagda kablar.
Tillämpning i vattentät betong – exponeringsklass 1 och 2.

Egenskaper

Tolerans på håldiameter: -1 mm, +2 mm.

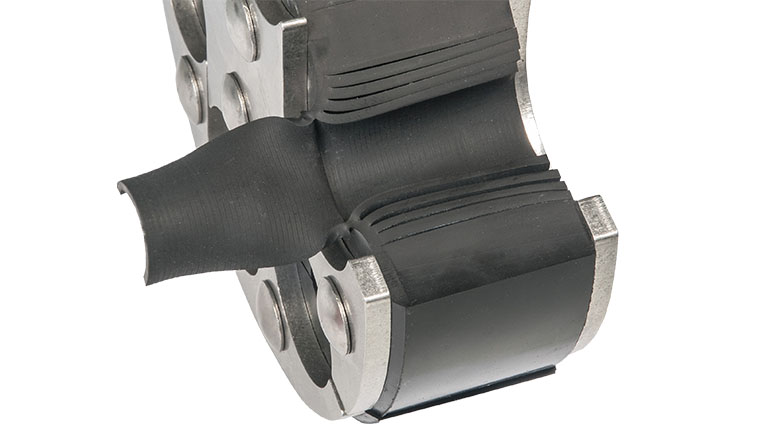

Segmenterad teknik.
Byggvarudeklaration.

Levereras med

Blindpluggar och smörjmedelsstift.

Mått

Tätningsdjup: 40 mm.
Pressplattor: 2×5 mm.

Material

Pressplattor, skruvar och muttrar: Rostfritt stål V2A.
Gummi: EPDM.

Täthet

Gas- och vattentät upp till 2,5 bar.
Radontät.

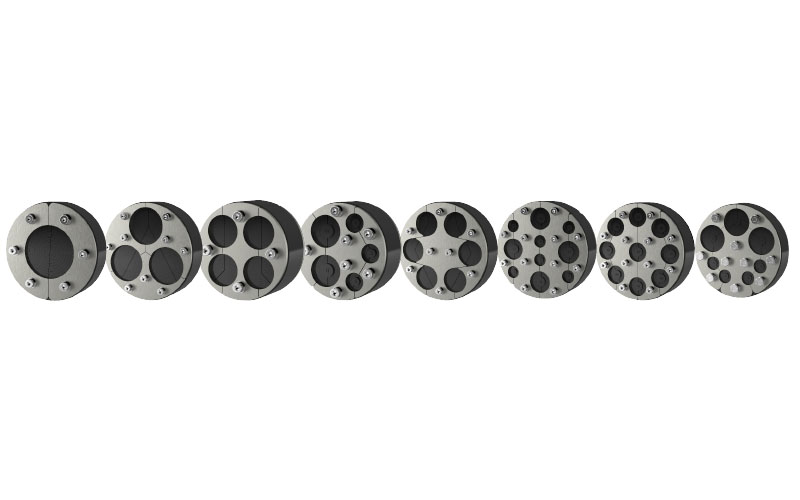

Presstätning HRD80

Passar håldiameter 79–82 mm.

Art. Nr	Beteckning	Antal hål	Kabel Ø mm	Vikt, kg
E 14 631 00	HRD80 SG-1×6-41 b40 A2/EPDM55	1 st	6 – 41	0,50

Presstätning HRD100

Passar håldiameter 99–102 mm.

Art. Nr	Beteckning	Antal hål	Kabel Ø mm	Vikt, kg
E 14 631 01	HRD100 SG-1×24-52 b40 A2/EPDM55	1 st	24 – 52	0,50
E 14 631 02	HRD100 SG-4×8-30 b40 A2/EPDM55	4 st	8 – 30	0,70
E 14 631 03	HRD100 SG-8×4-16,5 b40 A2/EPDM55	2 st	4 – 16,5	0,88
E 14 631 04	HRD100 SG-2×8-30+3×4-16,5 b40 A2/ EPDM55	5 st	2x 8 – 30 + 3x 4 – 16,5	0,78

Presstätning HRD104

Passar håldiameter 103–106 mm.

Art. Nr	Beteckning	Antal hål	Kabel Ø mm	Vikt, kg
E 14 631 05	HRD104 SG-1×24-52 b40 A2/EPDM55	1 st	24 – 52	0,80
E 14 631 06	HRD104-SG-4×8-30 b40 A2/EPDM55	4 st	8 – 30	0,80
E 14 631 07	HRD104-SG-8×4-16,5 b40 A2/EPDM55	8 st	4 – 16,5	0,80

Presstätning HRD125

Passar håldiameter 124–127 mm.

Art. Nr	Beteckning	Antal hål	Kabel Ø mm	Vikt, kg
E 14 631 08	HRD125 SG-3×10-40 b40 A2/EPDM55	3 st	10 – 40	1,20
E 14 631 09	HRD125 SG-6×6-31 b40 A2/EPDM55	6 st	6 – 31	1,18
E 14 631 10	HRD125 SG-10×4-16,5 b40 A2/ EPDM55	10 st	4 – 16,5	1,36

Presstätning HRD150

Passar håldiameter 149–152 mm.

Art. Nr	Beteckning	Antal hål	Kabel Ø mm	Vikt, kg
E 14 631 11	HRD150 SG-1×12-75 b40 A2/EPDM55	1 st	12 – 75	1,84
E 14 631 12	HRD150 SG-1×75-110 b40 A2/EPDM55	1 st	75 – 110	1,44
E 14 631 13	HRD150 SG-3×22-54 b40 A2/EPDM55	3 st	22 – 54	1,62
E 14 631 14	HRD150 SG-6×8-35 b40 A2/EPDM55	6 st	8 – 35	1,66
E 14 631 15	HRD150 SG-9×6-25 b40 A2/EPDM55	9 st	6 – 25	1,76
E 14 631 16	HRD150 SG-4×8-30+6×4-16,5 b40 A2/ EPDM55	10 st	4x 8 – 30 + 6x 4 – 16,5	1,88

Presstätning HRD200

Passar håldiameter 199–202 mm.

Art. Nr	Beteckning	Antal hål	Kabel Ø mm	Vikt, kg
E 14 631 17	HRD200 SG-3×6-54+4×6-26 b40 A2/ EPDM55	7 st	3x 6 – 54 + 4x 6 – 26	3,30
E 14 631 18	HRD200 SG-7×10-32+8×3,5-16,5 b40 A2/EPDM55	15 st	7x 10 – 32 + 8x 3,5 – 16,5	3,46

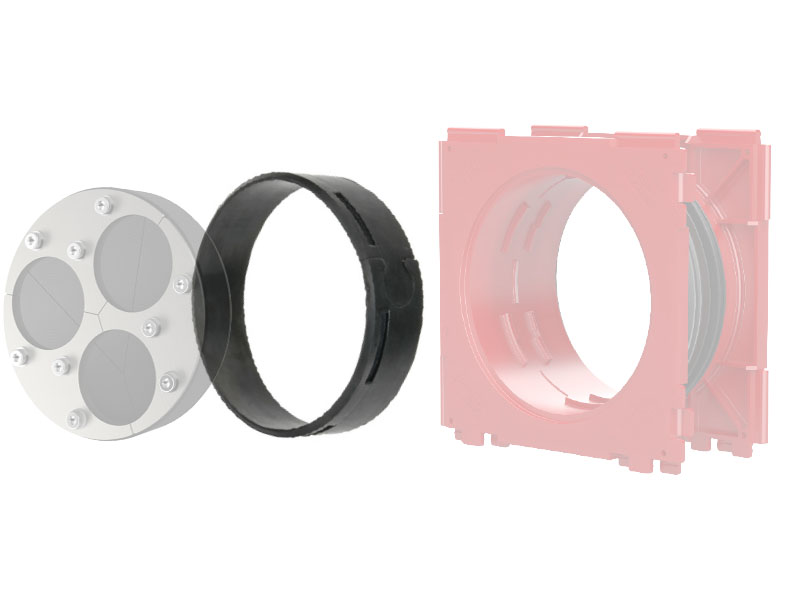

Adapterring HRD SG/ARG

Används tillsammans med presstätning HRD150 för användning i insatsram HSI150 K/K2 eller fläns HSI150 DFK.

Art. Nr	Beteckning	Vikt, kg
E 14 630 63	HRD150 SG/ARG	1,30
