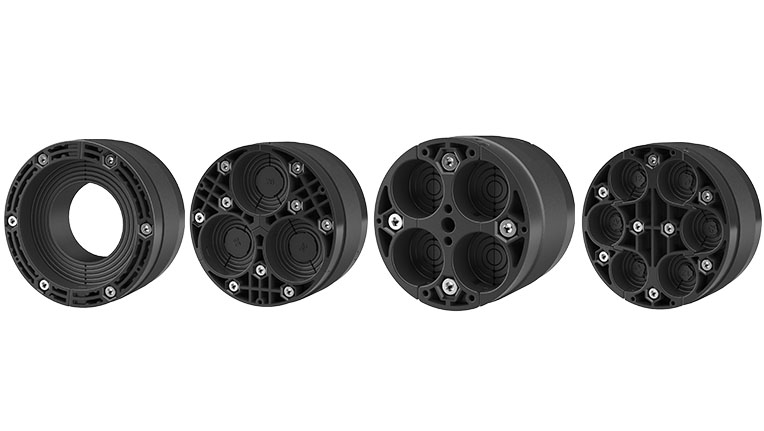

Presstätningssystem HRK

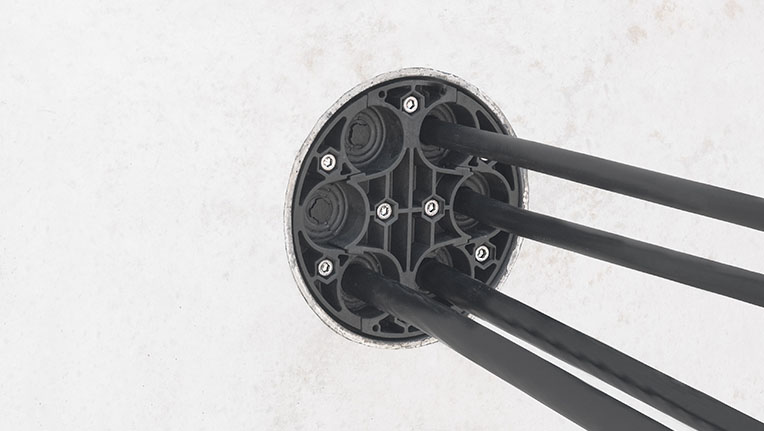

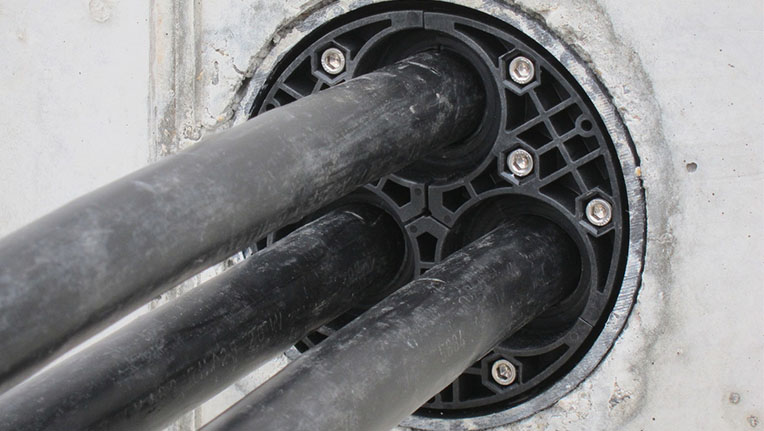

Mekaniska presstätningar används i kärnborrade hål eller foderrör. De finns både för tätning av kabel och rör. Kan användas vid både ny- och efterinstallation.
Vid efterinstallation används delbara presstätningar alternativt att presstätningarna delas.
Integrerade blindpluggar gör de lämpliga för tätning av reservöppning. Segmenteringstekniken gör insatserna flexibla och justering av kabeldiameter kan göras på plats.
Fakta
Användning
- För tätning av kablar i kärnborrade hål eller foderrör med innerdiameter mellan 100–200 mm.
- Delat utförande för tätning vid nyinstallationer eller redan lagda kablar.
- Tillämpning i vattentät betong – exponeringsklass 1 och 2.
Egenskaper
- Tolerans på håldiameter: -1 mm, +2 mm.
- Segmenterad teknik.
- Byggvarudeklaration.
Levereras med
- Blindpluggar och smörjmedelsstift.
- Rengöringsduk och kniv.
Mått
- Tätningsdjup: 40 mm.
- Pressplattor: 2×20 mm.
Material
- Pressplattor: Glasfiberförstärkt polyamid.
- Skruvar och muttrar: Rostfritt stål V2A.
- Gummi: EPDM.
Täthet
- Gas- och vattentät upp till 2,5 bar.
- Radontät.
Presstätning HRK100
Passar håldiameter 99–102 mm.
| Art. Nr | Beteckning | Antal hål | Kabel Ø mm | Vikt, kg |
|---|---|---|---|---|
| E 14 631 20 | HRK100 SSG-1×18-65 b40 PAGF/A4/ EPDM55 | 1 st | 18 – 65 | 0,63 |
| E 14 631 21 | HRK100 SSG-4×8-30 b40 PAGF/A4/ EPDM55 | 4 st | 8 – 30 | 0,71 |
Presstätning HRK150*
Passar håldiameter 149–152 mm.
| Art. Nr | Beteckning | Antal hål | Kabel Ø mm | Vikt, kg |
|---|---|---|---|---|
| E 14 631 22 | HRK150 SSG-1×36-70 b40 PAGF/A4/ EPDM55 | 1 st | 36 – 70 | 1,26 |
| E 14 631 23 | HRK150 SSG-1×70-112 b40 PAGF/A4/ EPDM55 | 1 st | 70 – 112 | 1,02 |
| E 14 631 24 | HRK150 SSG-3×24-54 b40 PAGF/A4/ EPDM55 | 3 st | 24 – 54 | 1,29 |
| E 14 631 25 | HRK150 SSG-6×10-36 b40 PAGF/A4/ EPDM55 | 6 st | 10 – 36 | 1,32 |
*För användning av HRK150 i insatsram HSI150 K/K2, se i stället tätningsinsats HSI150 DG.
Presstätning HRK200
Passar håldiameter 199–202 mm.
| Art. Nr | Beteckning | Antal hål | Kabel Ø mm | Vikt, kg |
|---|---|---|---|---|
| E 14 631 26 | HRK200 SSG-1×110-162 b40 PAGF/A4/ EPDM55 | 1 st | 110 – 162 | 1,46 |
| E 14 631 27 | HRK200 SSG-3×40-72 b40 PAGF/A4/ EPDM55 | 3 st | 40 – 72 | 0,30 |

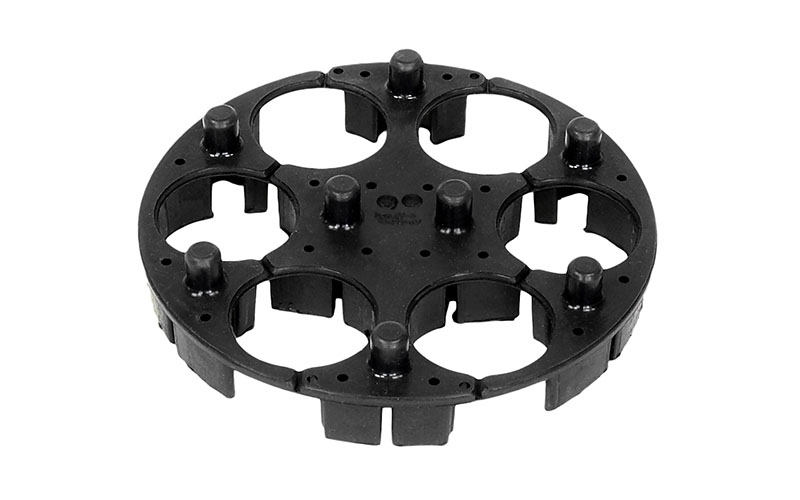

Skyddskåpa
Kåpor som skyddar mot smuts.
Eftermonteras på respektive insats.
1 set består av 3 st delar till 1 st presstätning.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| 5060120542 | HSI150 PA 3×24-54 | För HSI150 DG 3×24-54 | 0,06 |
Verktygssats
Verktyg för installation av presstätningar HRK.
| Art. Nr | Beteckning | Innehåller | Vikt, kg |
|---|---|---|---|
| E 16 656 55 | Verktygssats WKZ U | Momentnyckel, förlängning och hylsnycklar. | 1,13 |
