Presstätningssystem HSD-SSG

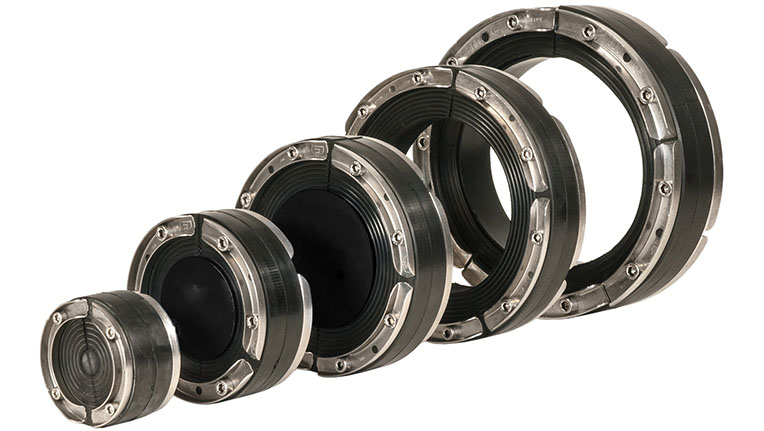

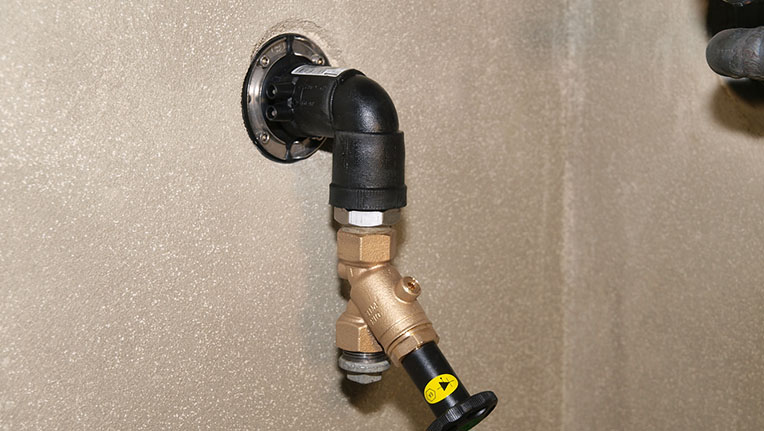

HSD SSG är HSD presstätningar med inbyggd segmenteringsteknik som gör det lätt att passa till ledningsdiametern.
Tätningarna finns både för nyinstallation och efterinstallation.

Fabrikat Hauff-Technik

Fakta

Användning

För tätning av kablar och rör i kärnborrade hål eller foderrör.
Vid nyinstallation eller redan lagda kablar och rör.
Tillämpning i vattentät betong – exponeringsklass 1 och 2.

Egenskaper

Presstätningarna kan delas för eftermontering.
Pressplattornas U-profil garanterar maximal stabilitet.
Integrerad visuell och taktil momentreglering.
Inbyggd segmenteringsteknik med exakt diametermärkning för individuell anpassning till kabel- och rördiameter.
Byggvarudeklaration.

Mått

Tätningsdjup: 40 mm, för diameter 100 mm upp till och med 250 mm.
Tätningsdjup: 50 mm, för diameter 300 mm.

Material

Pressplattor, skruvar och muttrar: Rostfritt stål V2A.
Gummi: EPDM.

Täthet

Gas- och vattentät upp till 2,5 bar.
Radontät.

Presstätning HSD SSG, Graderad anpassning

Inbyggd segmenteringsteknik med exakt diametermärkning för graderad anpassning till kabel- och rördiameter.

Art. Nr	Beteckning	För hål Ø mm	För kabel/rör Ø mm	Djup mm
E 14 631 30	HSD100 SSG 1x-25/32/40/50/63 b40 A2/EPDM55	100	25, 32, 40, 50, 63	40
E 14 631 31	HSD150 SSG 1×75/90/110 b40 A2/ EPDM55	150	75, 90, 110	40
E 14 631 32	HSD200 SSG 1×110/125/135/160 b40 A2/EPDM55	200	110, 125, 135, 160	40

Presstätning HSD SSG, Steglös anpassning

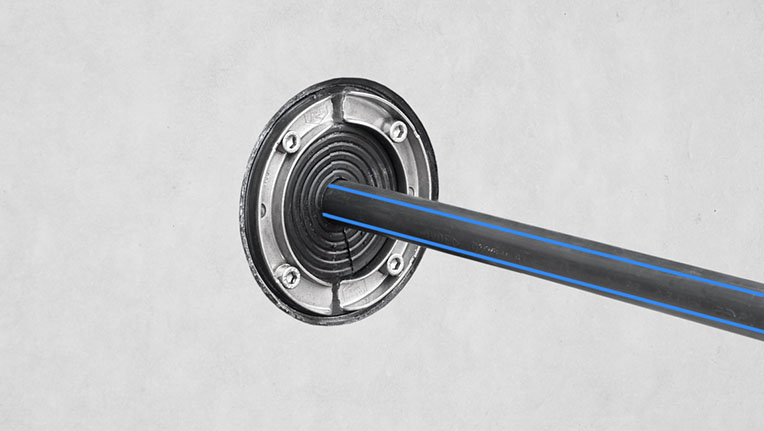

Inbyggd segmenteringsteknik med exakt diametermärkning för steglös anpassning till kabel- och rördiameter.

Art. Nr	Beteckning	För hål Ø mm	För kabel/rör Ø mm	Djup mm
E 14 631 33	HSD100 SSG 1×18-65 b40 A2/EPDM55	100	18 – 65	40
E 14 631 34	HSD150 SSG 1×70-112 b40 A2/EPDM55	150	70 – 112	40
E 14 631 35	HSD200 SSG 1×110-162 b40 A2/EPDM55	200	110 – 162	40
E 14 631 36	HSD250 SSG 1×159-211-b40 A2/EPDM55*	250	159 – 211	40
E 14 631 37	HSD300 SSG 1×200-252-b50 A2/EPDM55*	300	200 – 252	50

*Blindplugg ingår ej

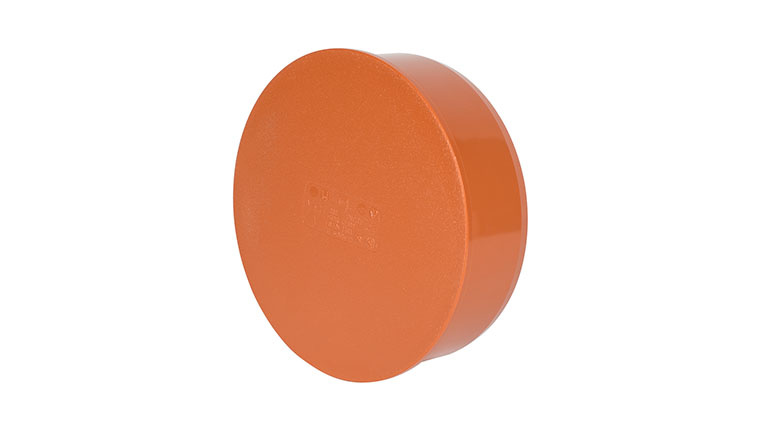

Blindpluggar

Art. Nr	Beteckning	För presstätning
E 14 631 38	HSD250 SSG D	HSD250 SSG 1×159-211
E 14 631 39	HSD300 SSG D	HSD300 SSG 1×200-252

Adapterring HSD ADR

Används tillsammans med presstätning HSD100 vid kärnborrade hål eller foderrör med en innerdiameter 104 eller 110 mm.

Art. Nr	Beteckning	För hål Ø mm	Vikt, kg
E 14 631 41	HSD ADR 100/104	104	0,03
E 14 631 42	HSD ADR 100/110	110	0,07
3030300053	HSD ADR 100/117	117	0,12
