Presstätningssystem HSD

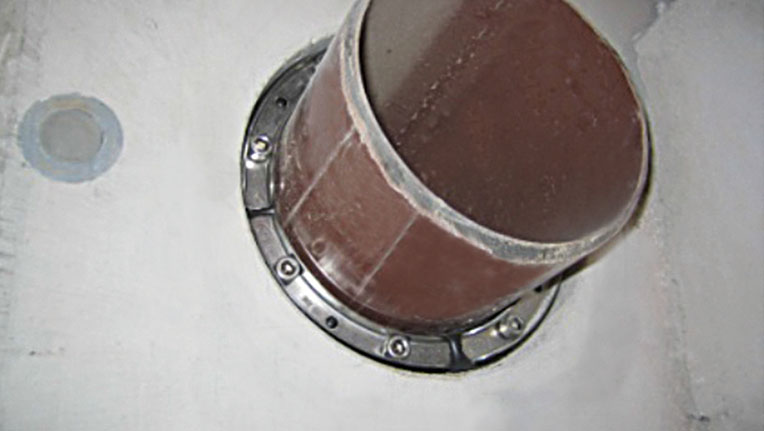

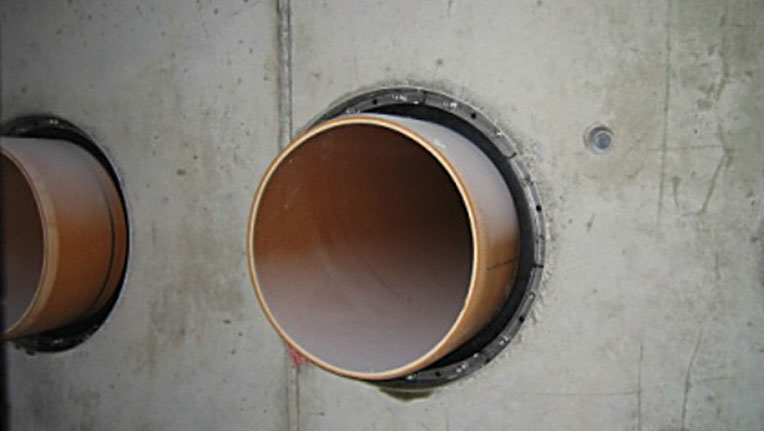

HSD-systemet är ett mekaniskt tätningssystem som ger säkra, tillförlitliga och täta rörgenomföringar vid kärnborrade hål
och foderrör. Tätningarna finns både för nyinstallation och efterinstallation.
Fakta
- För nyinstallation och efterinstallation.
- Gas- och vattentäta.
- Integrerad visuell och taktil momentreglering.
- Olika kombinationer av material gör det lätt att kundanpassa tätningen.
Material
HSD presstätningar finns i olika material, för att tillgodose montage i olika miljöer.
Tryckplattor
Finns i olika stålkvaliteter:
- V2A (AISI 304L) – är ett syrafast kromnickelstål med ökad motståndskraft mot korrosion, vatten, vattenånga, fukt, syror samt svaga organiska och oorganiska syror.
- V4A (AISI 316L) – är ett mjukt kromnickelstål med tillsatt molybden. Den används i tillämpningar som kräver korrosionsbeständighet, i synnerhet när den är i kontakt med klorerade media och aggressiva ämnen.
Tätningsmaterial
Finns i olika gummityper:
- EPDM55 – klarar både lägre och högre temperaturer jämfört med annat gummi.
Tack vare dess egenskaper är det även ett unikt tätningsmaterial som är extra motståndskraftigt mot exempelvis åldrande.
Det har en temperaturbeständighet från –40°C till +140°C.
- NBR55 – är det vanligaste gummit för olje- och bränslebeständiga komponenter såsom tätningar, packningar, membran, slangar och kabelmantlar. Det har goda mekaniska egenskaper och i jämförelse med andra elastomeriska produkter har det större nötningsbeständighet och slagmotståndskraft. Det är motståndskraftigt mot bränslen och mineraloljor såsom propan, butan, bensin, diesel olja och eldningsolja samt mot vegetabiliska och animaliska fetter och oljor.
Det har en temperaturbeständighet från –40°C till +80°C.
- KTW55 – används där tätningarna kommer i kontakt med dricksvatten.
Det har en temperaturbeständighet från –40°C till +80°C.

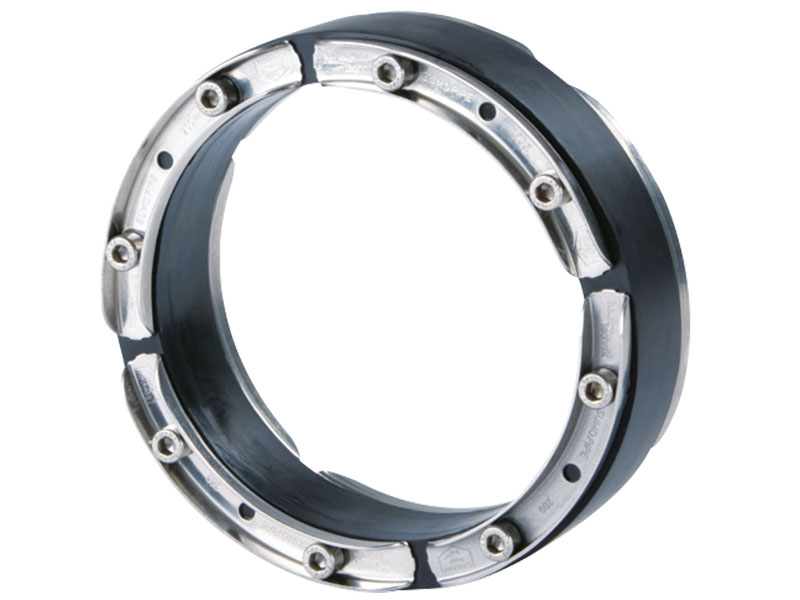

Presstätningar HSD
Presstätning, som kan delas innan installation, med tätningsdjup 40 mm, tryckplattor av rostfritt stål V2A och tätningsgummi av EPDM55. För tätningar med andra tätningsdjup, stålkvaliteter eller gummikvaliteter kontakta Electro Trading för mer information.
Art. Nr | Beteckning | Tätningsdjup | För hål | För rör |
---|---|---|---|---|
1650010032 | HSD100 1×32 b40 A2/EPDM55 | 40 mm | Ø 100 mm | Ø 32 – 34 mm |
1650010040 | HSD100 1×40 b40 A2/EPDM55 | 40 mm | Ø 100 mm | Ø 40 – 43 mm |
1650010048 | HSD100 1×48 b40 A2/EPDM55 | 40 mm | Ø 100 mm | Ø 48 – 51 mm |
1650010060 | HSD100 1×60 b40 A2/EPDM55 | 40 mm | Ø 100 mm | Ø 60 – 63,5 mm |
1650012075 | HSD125 1×75 b40 A2/EPDM55 | 40 mm | Ø 125 mm | Ø 75 – 77 mm |
1650015078 | HSD150 1×78 b40 A2/EPDM55 | 40 mm | Ø 150 mm | Ø 78 – 81 mm |
1650015088 | HSD150 1×88 b40 A2/EPDM55 | 40 mm | Ø 150 mm | Ø 88 – 92 mm |
1650015110 | HSD150 1×110 b40 A2/EPDM55 | 40 mm | Ø 150 mm | Ø 110 – 113 mm |
1650020100 | HSD200 1×110 b40 A2/EPDM55 | 40 mm | Ø 200 mm | Ø 110 – 113 mm |
1650020110 | HSD200 1×114 b40 A2/EPDM55 | 40 mm | Ø 200 mm | Ø 114 – 119 mm |
1650020150 | HSD200 1×159 b40 A2/EPDM55 | 40 mm | Ø 200 mm | Ø 159 – 163 mm |

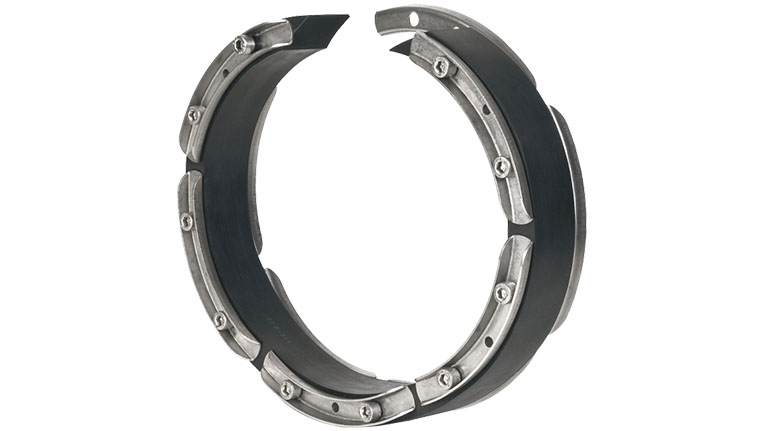

Presstätningar HSD-G
Presstätning, i delbart utförande, med tätningsdjup 40 mm, tryckplattor av rostfritt stål V2A och tätningsgummi av EPDM55. För tätningar med andra tätningsdjup, stålkvaliteter eller gummikvaliteter kontakta Electro Trading för mer information.
Art. Nr | Beteckning | Tätningsdjup | För hål | Rör/Kabel |
---|---|---|---|---|
1650025200 | HSD250 G 1×200 b40 A2/EPDM55 | 40 mm | Ø 250 mm | Ø 200 – 201 mm |
1650025210 | HSD250 G 1×210 b40 A2/EPDM55 | 40 mm | Ø 250 mm | Ø 210 –211 mm |
1650030200 | HSD300 G 1×200 b40 A2/EPDM55 | 40 mm | Ø 300 mm | Ø 198 – 202 mm |
1650030230 | HSD300 G 1×225 b40 A2/EPDM55 | 40 mm | Ø 300 mm | Ø 223 – 227 mm |
1650030250 | HSD300 G 1×250 b40 A2/EPDM55 | 40 mm | Ø 300 mm | Ø 248 – 252 mm |
1650040310 | HSD400 G 1×315 b40 A2/EPDM55 | 40 mm | Ø 400 mm | Ø 315 – 321 mm |
Adapterring ADR
Används tillsammans med presstätning HSD 100 vid kärnborrade hål, foderrör eller kabelskyddsrör med en inner diameter 104, 110 eller 117 mm.

Art. Nr | Beteckning | För hål | Vikt, kg |
---|---|---|---|
E 14 631 41 | HSD ADR 100/104 | Ø 104 mm | 0,03 |
E 14 631 42 | HSD ADR 100/110 | Ø 110 mm | 0,07 |
3030300053 | HSD ADR 100/117 | Ø 117 mm | 0,12 |
