Presstätningssystem WRD

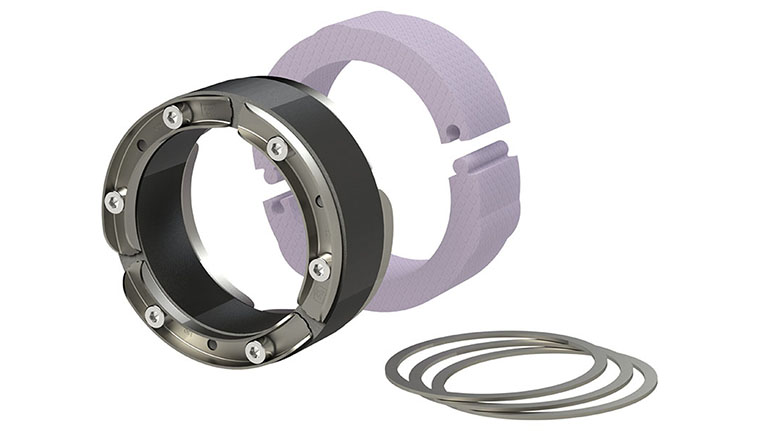

För tätning av korrugerade kabelskyddsrör. De klämringar som finns i den korrugerade profilen förhindrar
deformationer och skador på det korrugerade röret, och ger samtidigt ett enhetligt kontakttryck för presstätningen.

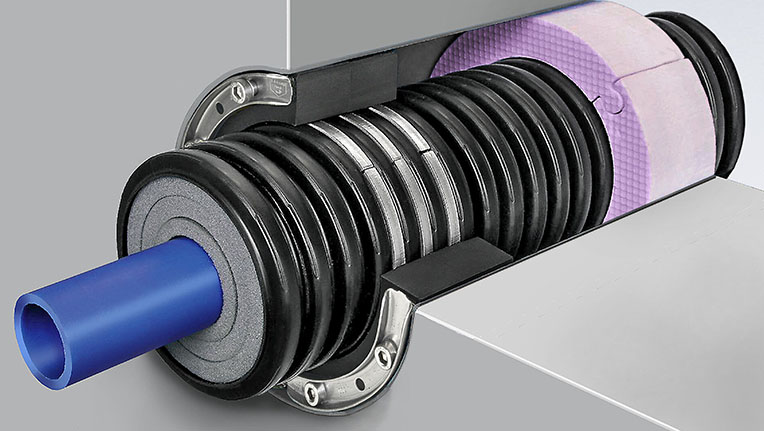

Den medföljande ISO-ringen används för att centrera det korrugerade röret på byggnadens insida. De i tabellen
angivna fabrikaten och rör är testade hos Hauff-Technik och respektive artikelnummer levereras med erforderliga
klämringar och ISO-ring.
Fakta
Användning

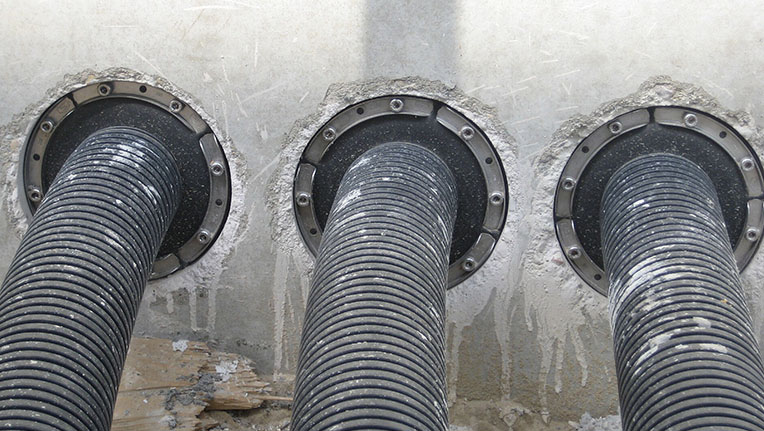

- För tätning av korrugerade kabelskyddsrör i kärnborrade hål eller foderrör.
- Delat utförande för tätning vid nyinstallationer eller redan lagda rör.
- Tillämpning i vattentät betong – exponeringsklass 1.
Egenskaper
- Klämringarna tillverkas anpassade till profilen från respektive tillverkare av det korrugerade kabelskyddsröret.
- Tolerans på håldiameter: -1 mm, +2 mm.
Levereras med
- Klämringar och ISO-ring.
Material
- Pressplattor, skruvar, muttrar och klämringar: Rostfritt stål V2A.
- ISO-ring: Styrodur (XPS).
- Gummi: EPDM.
Täthet
- Gas- och vattentät upp till 0,5 bar.
Presstätning WRD150
Passar håldiameter 149–152 mm.
Art. Nr | Beteckning | För fabrikat | Rörets/Böjens E-nr | För rör/böj Ø mm | Gas- och vattentäthet |
---|---|---|---|---|---|
E 14 631 70 | WRD150 1×110 b40 A2/EPDM55 | Uponor | E 06 632 06 * | 110 | 0,5 bar |
E 14 631 71 | WRD150 1×110 b40 A2/EPDM55 | Uponor | E 06 631 85 ** | 110 | 0,5 bar |
E 14 631 72 | WRD150 1×110 b40 A2/EPDM55 | Wavin | E 06 602 11 * | 110 | 0,5 bar |
E 14 631 73 | WRD150 1×110 b40 A2/EPDM55 | Wavin | E 06 602 32 ** | 110 | 0,5 bar |
E 14 631 74 | WRD150 1×110 b40 A2/EPDM55 | Pipelife | E 06 610 27 * | 110 | 0,5 bar |
E 14 631 75 | WRD150 1×110 b40 A2/EPDM55 | Pipelife | E 06 611 52 ** | 110 | 0,5 bar |
E 14 631 76 | WRD150 1×110 b40 A2/EPDM55 | Pipelife | E 06 610 28 * | 110 | 0,2 bar |
E 14 631 77 | WRD150 1×110 b40 A2/EPDM55 | Pipelife | E 06 611 57 ** | 110 | 0,2 bar |
Presstätning WRD200
Passar håldiameter 199–202 mm.
Art. Nr | Beteckning | För fabrikat | Rörets/Böjens E-nr | För rör/böj Ø mm | Gas- och vattentäthet |
---|---|---|---|---|---|
E 14 631 78 | WRD200 1×159 b40 A2/EPDM55 | Uponor | E 06 632 14 * | 160 | 0,5 bar |
E 14 631 79 | WRD200 1×159 b40 A2/EPDM55 | Uponor | E 06 631 86 ** | 160 | 0,5 bar |
E 14 631 80 | WRD200 1×159 b40 A2/EPDM55 | Wavin | E 06 602 15 * | 160 | 0,5 bar |
E 14 631 81 | WRD200 1×159 b40 A2/EPDM55 | Wavin | E 06 602 34 ** | 160 | 0,5 bar |
E 14 631 82 | WRD200 1×159 b40 A2/EPDM55 | Pipelife | E 06 610 34 * | 160 | 0,5 bar |
E 14 631 83 | WRD200 1×159 b40 A2/EPDM55 | Pipelife | E 06 611 53 ** | 160 | 0,5 bar |
E 14 631 84 | WRD200 1×159 b40 A2/EPDM55 | Pipelife | E 06 610 35 * | 160 | 0,5 bar |
E 14 631 85 | WRD200 1×159 b40 A2/EPDM55 | Pipelife | E 06 611 58 ** | 160 | 0,5 bar |
