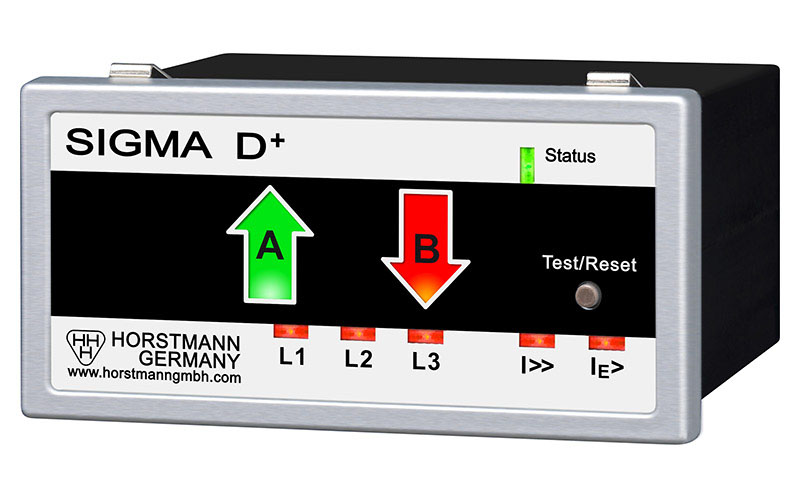

Riktningsindikator SIGMA D+ ETS (E)

SIGMA D+ är en riktningsindikator som visar riktning av eventuell kortslutningsström alternativt jordfelsström.

Detta instrument är för efterinstallation vilket innebär att de delbara strömtransformatorerna sätts runt anslutningarnas kablar.

Instrumentet övervakar och larmar vid angiven ström och tidslängd samt lagrar värden med tidsstämpling. Vid ett larm anges detta på en display med riktning och typ av felström.

De programmerbara reläutgångarna kan kopplas till överordnat Smart Grid-system eller externt larm.

Riktningsindikatorn strömförsörjs helt och hållet via strömtransformatorer.

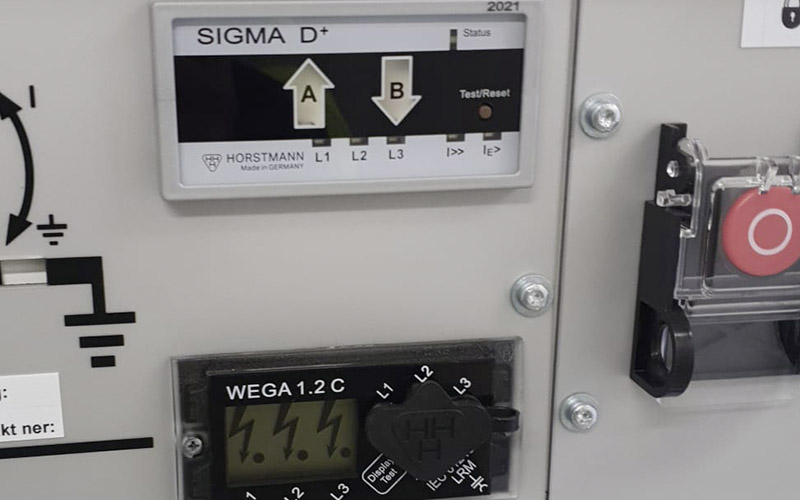

SIGMA D+ ETS (E) ska kopplas ihop med en spänningsindikator exempelvis WEGA 1.2C, WEGA 1.2 vario alternativt WEGA 2.2C.

Det ingår 3 st delbara strömtransformatorer för anslutning runt kablarna, 1 st delbar summaströmtransformator och 1 st anslutningskabel för kommunikation mellan SIGMA D+ och spänningsindikatorn.

Fabrikat Horstmann

Fakta

  • För efterinstallation.
  • För montering i håltagning 48×96 mm.

Riktningsindikator

Art. NrBreddHöjdDjupVikt, kg
37-6100-001-10796 mm48 mm95 mm0,20

Ingår

BeskrivningTypDimensionVikt, kg
Strömtransformatorer, 3stDelbaraØ 15 – 55 mm0,36

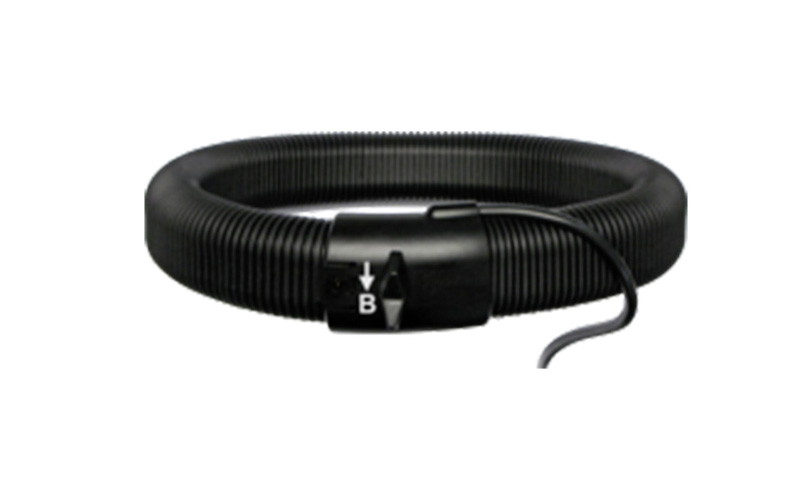

Summaströmtransformator, 1stDelbarØ 220 – 250 mm0,60
Anslutningskabel, 1stL=300 mm

Anslutningskablar

Längre anslutningskablar från SIGMA D+ till WEGA.
Andra längder kan fås på begäran.

Art. NrBeskrivning
49-0509-181Anslutningskabel L=500 mm
49-0509-188Anslutningskabel L=1300 mm
49-0509-186Anslutningskabel L=2300 mm
