Riktningsindikator SIGMA D+ ETS (N)
SIGMA D+ är en riktningsindikator som visar riktning av eventuell kortslutningsström alternativt jordfelsström.
Detta instrument, SIGMA D+ ETS (N), är för nyinstallation vilket innebär att strömtransformatorerna sätts på genomföringarna Serie A till och med C.
Instrumentet övervakar och larmar vid angiven ström och tidslängd samt lagrar värden med tidsstämpling. Vid ett larm anges detta på en display med riktning och typ av felström.
De programmerbara reläutgångarna kan kopplas till överordnat Smart Grid-system eller externt larm.
Riktningsindikatorn strömförsörjs helt och hållet via strömtransformatorer.
SIGMA D+ ETS (N) ska kopplas ihop med en spänningsindikator exempelvis WEGA 1.2C, WEGA 1.2 vario alternativt WEGA 2.2C.
Det ingår 3 st strömtransformatorer för anslutning på genomföringarna, 1 st delbar summaströmtransformator och 1 st anslutningskabel för kommunikation mellan SIGMA D+ och spänningsindikatorn.
Fakta
- För nyinstallation.
- För montering i håltagning 48×96 mm.
Riktningsindikator
| Art. Nr | Bredd | Höjd | Djup | Vikt, kg |
|---|---|---|---|---|
| 37-6100-001-105 | 96 mm | 48 mm | 95 mm | 0,20 |
Ingår
| Beskrivning | Typ | Dimension | Vikt, kg |
|---|---|---|---|

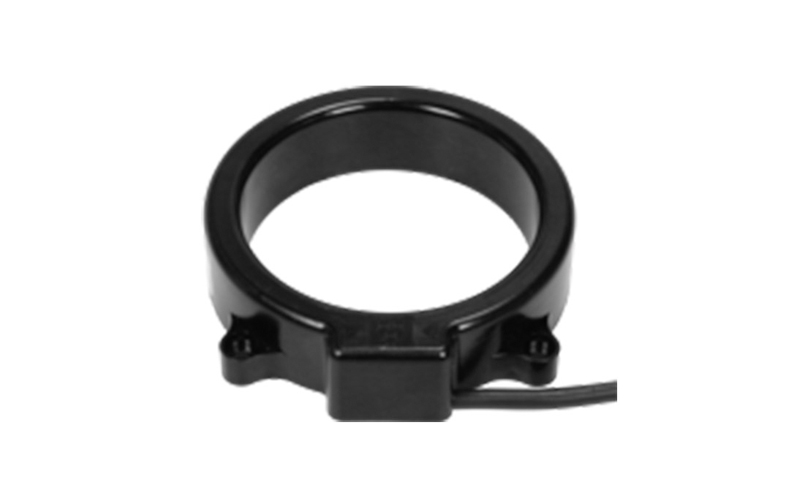

| Strömtransformatorer, 3st | För genomföring | Ø 79,5 mm | 0,60 |
| Summaströmtransformator, 1st | Delbar | Ø 220 – 250 mm | 0,60 |
| Anslutningskabel, 1st | L=300 mm |
Anslutningskablar
Längre anslutningskablar från SIGMA D+ till WEGA.
Andra längder kan fås på begäran.
| Art. Nr | Beskrivning |
|---|---|
| 49-0509-181 | Anslutningskabel L=500 mm |
| 49-0509-188 | Anslutningskabel L=1300 mm |
| 49-0509-186 | Anslutningskabel L=2300 mm |
