Kabelavslut AFN, utomhus

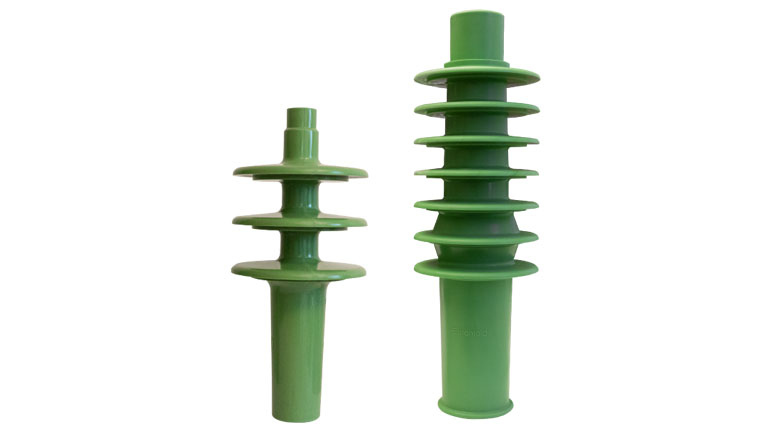

De prefabricerade kabelavsluten har integrerad geometrisk fältstyrning vilket gör att de klarar elmiljöer med harmoniska övertoner.

Levereras med skruvkabelskor med 1 alternativt 2 hål.

Varje sats innehåller materiel för 3 st 1-ledarkablar. Vid användning av 3-ledarkabel används partskärmningssats.



Fabrikat Nexans

Fakta

Användning

  • För rund plastisolerad 1- och 3-ledarkabel.
  • 12-36 kV.

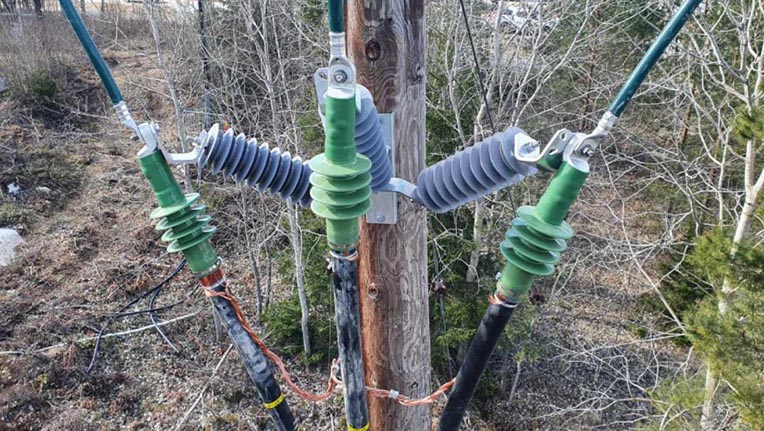

  • Utomhus.

Egenskaper

  • Prefabricerat.
  • Integrerad geometrisk fältstyrning.

Material

  • Tillverkat av silikongummi.

Kabelavslut AFN för utomhus

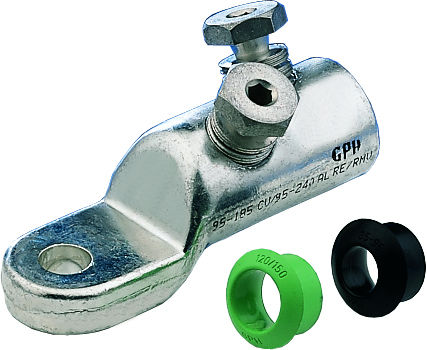

– Skruvkabelskor med 1 hål

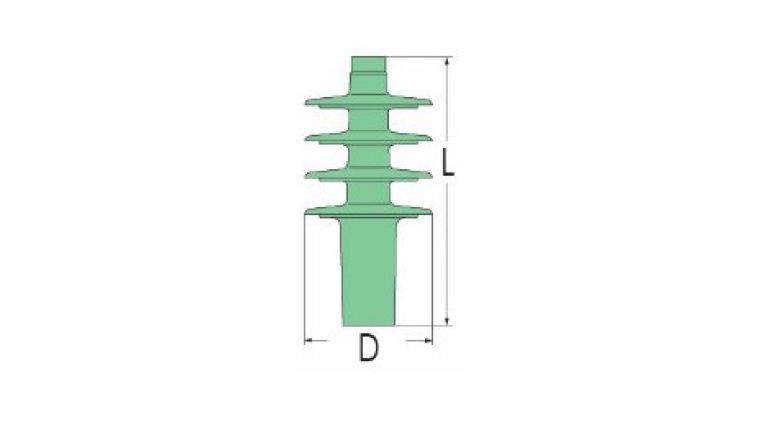

Art. Nr12 kV area mm²24 kV area mm²36 kV area mm²PEX Ø mmLängd / djup, mmBeteckning
E 07 028 7025 – 95––12,7 – 21,0210 / 903XAFN10-1+C16-95X12
E 07 028 71150 – 240––19,0 – 28,5210 / 963XAFN10-2+C70-240X12
E 07 028 72300––27,0 – 37,0210 / 1053XAFN10-3+C120-300X12
E 07 089 95400––27,0 – 37,0210 / 1053XAFN10-3+C185-400X12
E 07 028 73500––27,0 – 37,0210 / 1053XAFN10-3+C300-500X12
E 07 028 80630500 – 630–34,0 – 46,0240 / 1183XAFN20-4+C400-630X12-24
E 07 028 81630500 – 630–34,0 – 46,0240 / 1183XAFN20-4+C400-630X16-24
E 07 028 76–50 – 95–18,0 – 23,5240 / 1003XAFN20-1+C16-95X12
E 07 028 77–150 – 240–22,5 – 33,0240 / 1123XAFN20-2+C70-240X12
E 07 028 78–300–31,0 – 41,0240 / 1183XAFN20-3+C120-300X12
E 07 089 96–400–31,0 – 41,0240 / 1183XAFN20-3+C185-400X12
E 07 028 82––50 – 9523,5 – 29,0300 / 1153XAFN30-1+C16-95X12
E 07 028 83––150 – 24027,0 – 38,0300 / 1153XAFN30-2+C70-240X12
E 07 028 84––30032,0 – 43,0300 / 1273XAFN30-3+C120-300X12
E 07 089 91––40032,0 – 43,0300 / 1273XAFN30-3+C185-400X12
E 07 028 86––500 – 63039,0 – 50,0405 / 1273XAFN36-5+C400-630X12
E 07 028 87––500 – 63039,0 – 50,0405 / 1273XAFN36-5+C400-630X16
E 07 028 89––800 – 100046,0 – 58,0405 / 1273XAFN36-6+C630-1000X20

Kabelavslut AFN för utomhus

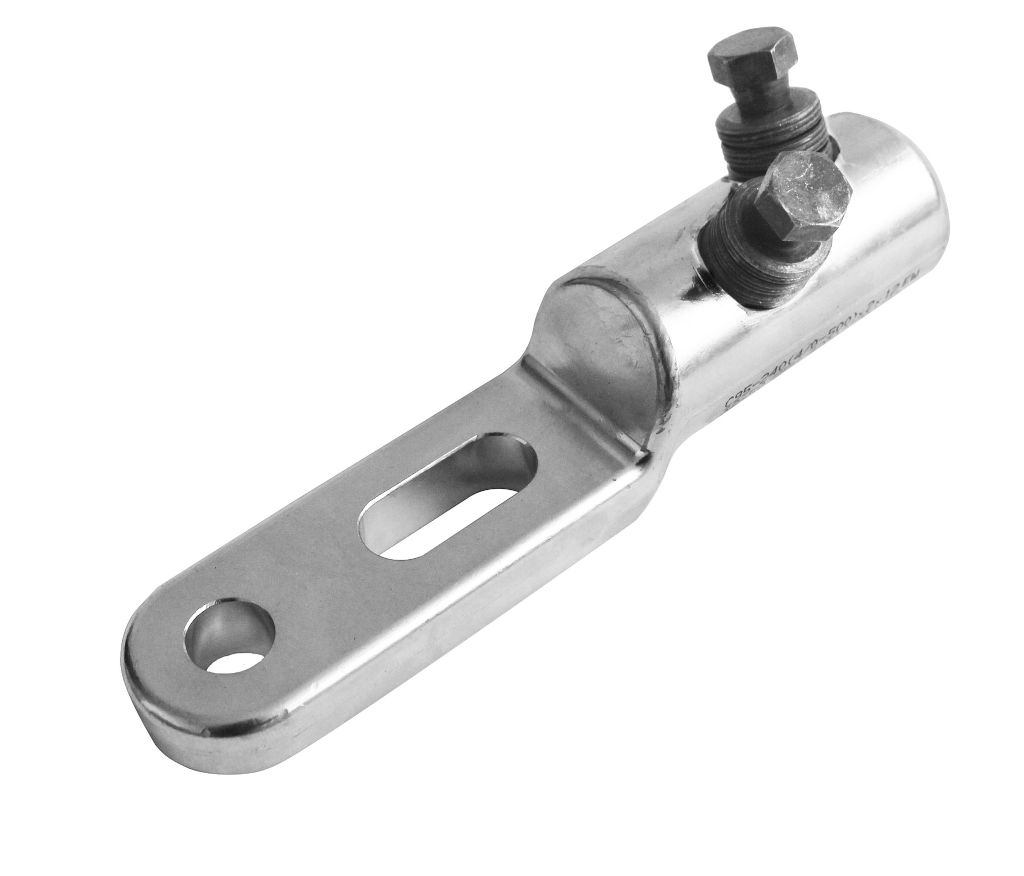

– Skruvkabelskor med 2 hål

Art. Nr12 kV area mm²24 kV area mm²36 kV area mm²PEX Ø mmLängd / djup, mmBeteckning
E 07 094 65150 – 240––19,0 – 28,5210 / 963XAFN10-2+C95-240X2X12
E 07 094 66300 – 400––27,0 – 37,0210 / 963XAFN10-3+C185-400X2X12
E 07 094 67500––27,0 – 37,0210 / 1053XAFN10-3+C400-630X2X12
E 07 094 72630500 – 630–34,0 – 46,0240 / 1183XAFN20-4+C400-630X2X12
E 07 094 70–150 – 240–22,5 – 33,0240 / 1123XAFN20-2+C95-240X2X12
E 07 094 71–300 – 400–31,0 – 41,0240 / 1183XAFN20-3+C185-400X2X12
E 07 094 75––50 – 9523,5 – 29,0300 / 1153XAFN30-1+C25-150X2X12
E 07 094 76––150 – 24027,0 – 38,0300 / 1153XAFN30-2+C95-240X2X12
E 07 094 77––300 – 40032,0 – 43,0300 / 1273XAFN30-3+C185-400X2X12
E 07 094 78––500 – 63039,0 – 50,0405 / 1273XAFN36-5+C400-630X2X12
