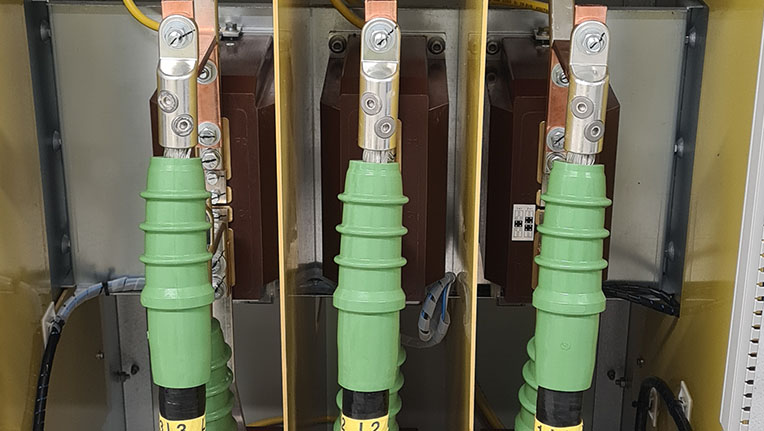

Kabelavslut AIN, inomhus

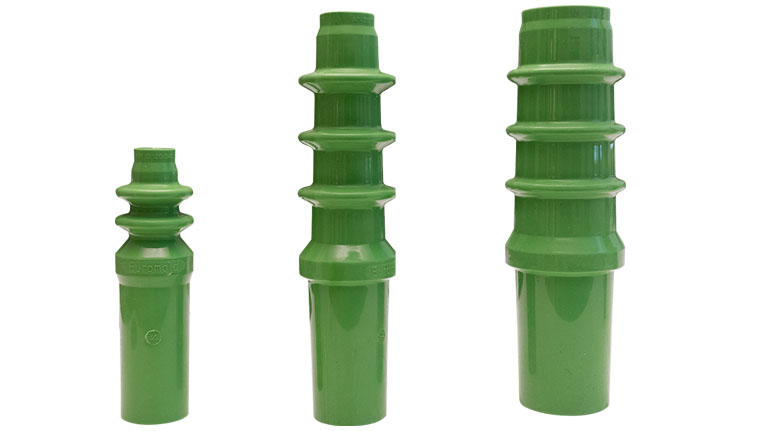

De prefabricerade kabelavsluten har integrerad geometrisk fältstyrning vilket gör att de klarar elmiljöer med harmoniska övertoner.

Levereras med skruvkabelskor med 1 alternativt 2 hål.

Varje sats innehåller materiel för 3 st 1-ledarkablar. Vid användning av 3-ledarkabel används partskärmningssats.



Fabrikat Nexans

Fakta

Användning

  • För rund plastisolerad 1- och 3-ledarkabel.
  • 12-36 kV.
  • Inomhus.

Egenskaper

  • Prefabricerat.
  • Integrerad geometrisk fältstyrning.

Material

  • Tillverkat av silikongummi.

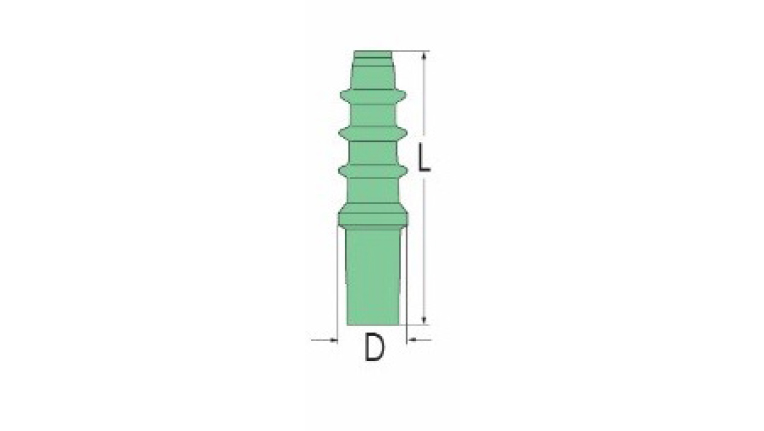

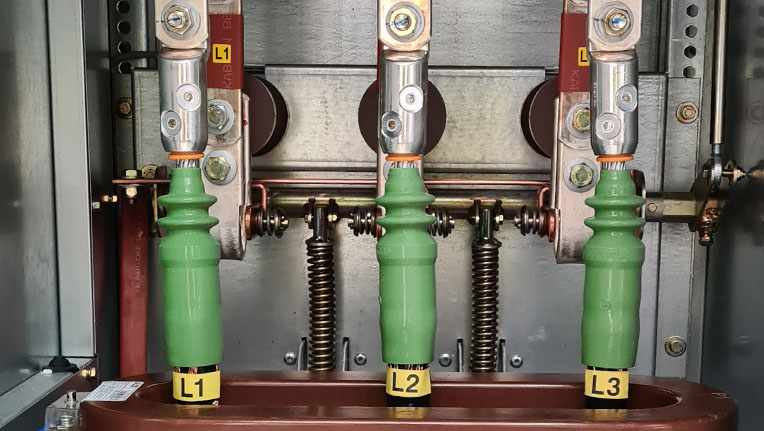

Kabelavslut AIN för inomhus
– Skruvkabelskor med 1 hål

Art. Nr12 kV area mm²24 kV area mm²36 kV area mm²PEX Ø mmLängd / djup, mmBeteckning
E 07 028 5025 – 95––12,7 – 21,0150 / 373XAIN10-1+C16-95X12
E 07 028 51150 – 240––19,0 – 28,5150 / 433XAIN10-2+C70-240X12
E 07 028 52300––27,0 – 37,0150 / 603XAIN10-3+C120-300X12
E 07 089 92400––27,0 – 37,0150 / 603XAIN10-3+C185-400X12
E 07 028 53500––27,0 – 37,0150 / 603XAIN10-3+C300-500X12
E 07 028 60630500 – 630–34,0 – 46,0225 / 683XAIN20-4+C400-630X12-24
E 07 028 61630500 – 630–34,0 – 46,0225 / 683XAIN20-4+C400-630X16-24
E 07 028 56–50 – 95–18,0 – 23,5225 / 473XAIN20-1+C16-95X12
E 07 028 57–150 – 240–22,5 – 33,0225 / 563XAIN20-2+C70-240X12
E 07 028 58–300–31,0 – 41,0225 / 683XAIN20-3+C120-300X12
E 07 089 93–400–31,0 – 41,0225 / 683XAIN20-3+C185-400X12
E 07 028 62––50 – 9523,5 – 29,0300 / 743XAIN30-1+C16-95X12
E 07 028 63––150 – 24027,0 – 38,0300 / 743XAIN30-2+C70-240X12
E 07 028 64––30032,0 – 43,0300 / 813XAIN30-3+C120-300X12
E 07 089 90––40032,0 – 43,0300 / 813XAIN30-3+C185-400X12
E 07 028 66––500 – 63039,0 – 50,0405 / 983XAIN36-5+C400-630X12
E 07 028 67––500 – 63039,0 – 50,0405 / 983XAIN36-5+C400-630X16
E 07 028 88––800 – 100046,0 – 58,0405 / 983XAIN36-6+C630-1000X20

Kabelavslut AIN för inomhus
– Skruvkabelskor med 2 hål

Art. Nr12 kV area mm²24 kV area mm²36 kV area mm²PEX Ø mmLängd / djup, mmBeteckning
E 07 094 5025 – 95––12,7 – 21,0150 / 373XAIN10-1+C25-150X2X12
E 07 094 51150 – 240––19,0 – 28,5150 / 433XAIN10-2+C95-240X2X12
E 07 094 52300 – 400––27,0 – 37,0150 / 603XAIN10-3+C185-400X2X12
E 07 094 53500––27,0 – 37,0150 / 603XAIN10-3+C400-630X2X12
E 07 094 58630500 – 630–34,0 – 46,0225 / 683XAIN20-4+C400-630X2X12
E 07 094 55–50 – 95–18,0 – 23,5225 / 473XAIN20-1+C25-150X2X12
E 07 094 56–150 – 240–22,5 – 33,0225 / 563XAIN20-2+C95-240X2X12
E 07 094 57–300 – 400–31,0 – 41,0225 / 683XAIN20-3+C185-400X2X12
E 07 094 60––50 – 9523,5 – 29,0300 / 743XAIN30-1+C25-150X2X12
E 07 094 61––150 – 24027,0 – 38,0300 / 743XAIN30-2+C95-240X2X12
E 07 094 62––300 – 40032,0 – 43,0300 / 813XAIN30-3+C185-400X2X12
E 07 094 63––500 – 63039,0 – 50,0405 / 983XAIN36-5+C400-630X2X12
