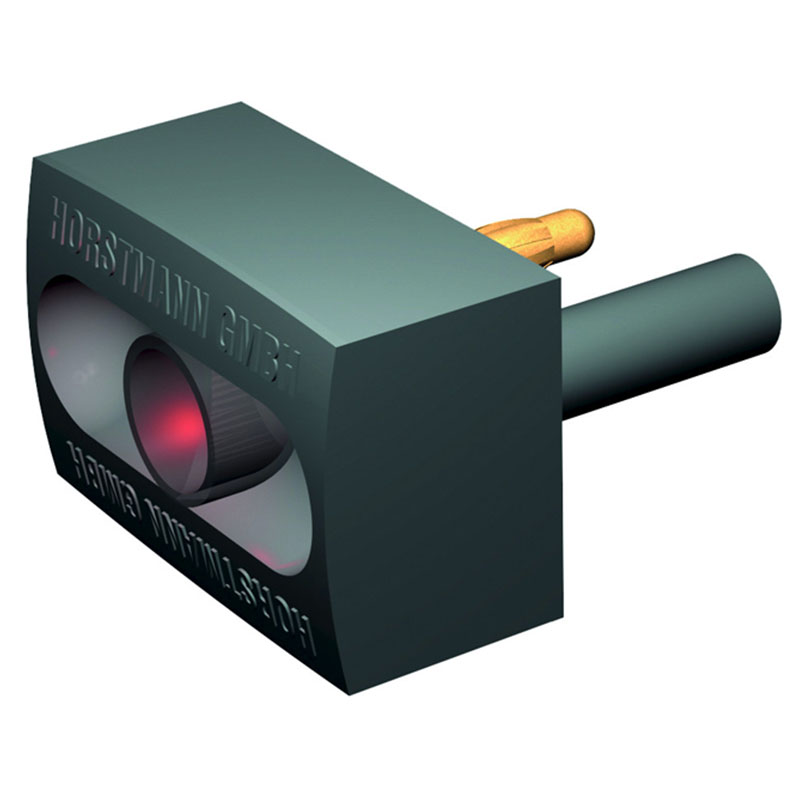

Spänningsindikator HR-ST
Spänningsindikator för kapacitiv mätning av strömförande delar.
Spänning indikeras med blinkande LED-lampa.
HR-ST är för högmotståndsanläggningar. För lågmotståndasnläggningar finns LRM-ST.
För test av alla funktioner av HR-ST finns testenheten HR/LRM.
Fakta
- Kapacitiva mätuttag.
Spänningsindikator
| Art. Nr | Benämning | Bredd mm | Höjd mm | Djup mm | Vikt, kg |
|---|---|---|---|---|---|
| 51-0205-010 | HR-ST | 42 | 28 | 20/40 | 0,03 |
Teknisk data
| Svarsspänning | 70-90 V |
| Frekvens | 50 Hz |
| Ingångsimpedans | 36,0-43,2 MΩ |
| Arbetstemperatur | -25°C till +55°C |
| Blinkfrekvens | ≥1 Hz |
| Kapsling | Polykarbonat, IP54 |
| Kretskort | Ingjuten i gjutharts |

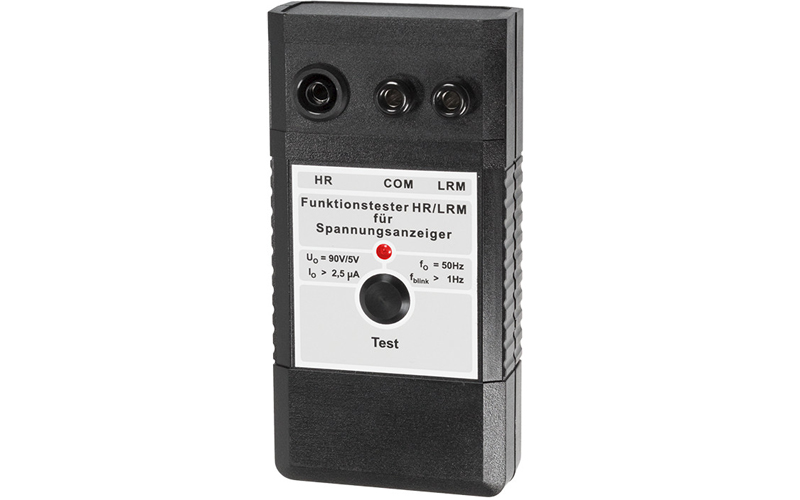

Testenhet
En enhet för att testa alla funktioner i spänningsindikatorerna HR-ST och LRM-ST.
| Art. Nr | Benämning | Vikt, kg |
|---|---|---|
| 52-0211-007 | HR/LRM | 0,14 |
