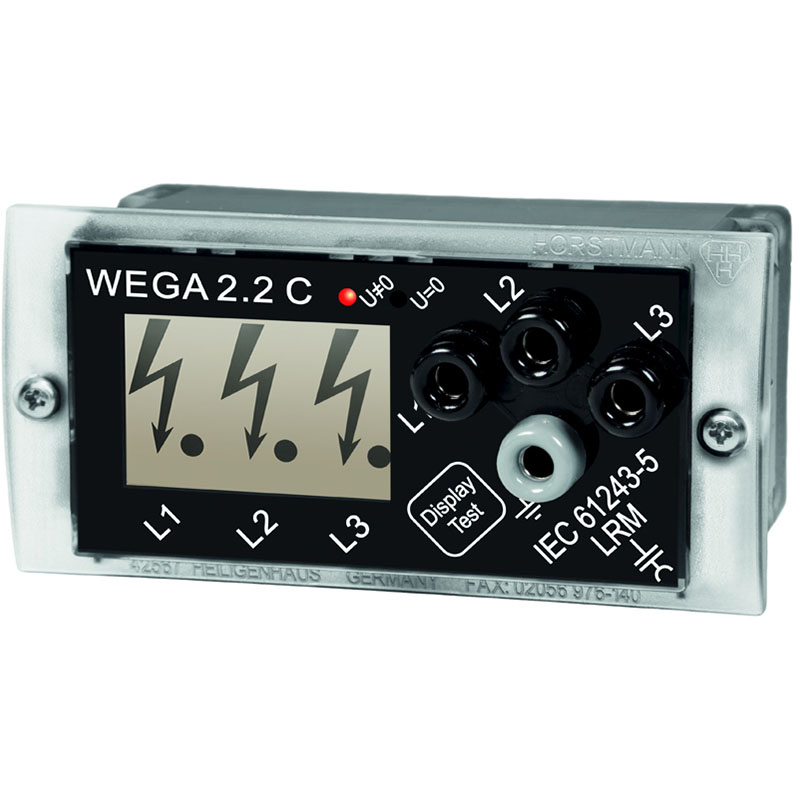

Spänningsindikator WEGA 2.2 C
Instrument för spänningsindikation med kapacitiva mätuttag och 2 potentialfria reläutgångar för möjlig anslutning till Smart Grid-system.
Kan användas som en separat spänningsindikator eller tillsammans med andra kortslutnings- och jordfelsindikatorer som exempelvis SIGMA D+ ETS (N) (E).
Spänningsindikatorn skall för att visa korrekta värden bli justerade med rätta kapacitansvärden baserat på avsedd driftspänning vars värden tillhandahålls av varje enskild tillverkare i enlighet med IEC 61243-5 och VDE 0682-415.
För att säkerställa rätt kapacitansvärde för avsett ställverk skall vid beställning anges ställverkstyp, fabrikat och nominell spänning.
Fakta
- Kapacitiva mätuttag.
Spänningsindikator inklusive 2 st tillsatskuber
Art. Nr | Benämning | Vikt, kg |
---|---|---|
51-2250-001 | WEGA 2.2 C | 0,15 |
Teknisk data
Nätspänning | 1-36 kV |
Nätfrekvens | 50-60 Hz |
Gränssnitt | 3 LRM-testuttag |
Display | LCD |
Strömförsörjning för indikering | Behövs ej |
Strömförsörjning för bakgrundsbelysning | 24-230 V AC eller DC |
Temperaturområde | 25°C till +65°C |
Ytterhölje | Polykarbonat |
