Spänningsprovare
Instrument för spänningsprovning.
Fakta
- Optiskt utförande.

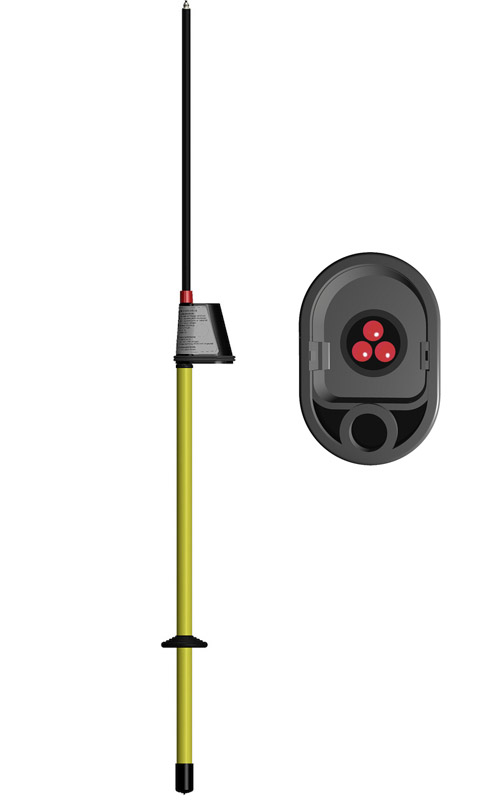

Spänningsprovare FL-I
1-polig spänningsprovare för kapacitiv mätning som används för spänningskontroll.
För användning inomhus.
Indikering: 3 röda LED.
För transport av provaren kan den monteras ner i 2 delar.
Konstruerad enligt IEC 61243-1.
Frekvens: 50 Hz.
Provaren saknar inbyggd strömkälla och har därmed ingen självtestfunktion.
För spänningsprovare med självtestfunktion – välj spänningsprovare typ BL-I.
Temperaturområde: -25 till +70°C.
Som tillbehör finns väska/fodral, förlängare, provspets och verktygshållare.
| Art. Nr | Märkspänning kV | Total längd mm | Isolerdel mm | Vikt, kg |
|---|---|---|---|---|
| E 42 025 80 | 20 | 1370 | 563 | 0,80 |
| E 42 025 81 | 30 | 1370 | 563 | 0,80 |

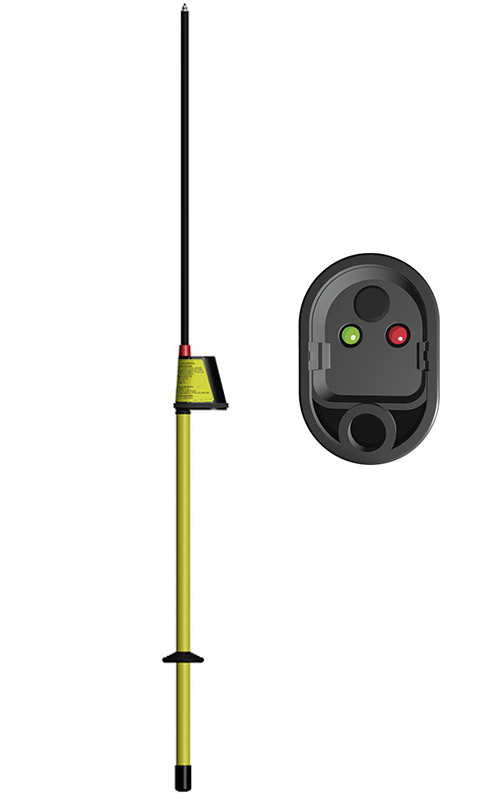

Spänningsprovare BL-I i optiskt utförande
1-polig optisk spänningsprovare med kapacitiv mätning som används för spänningskontroll.
För användning inomhus.
Indikering optisk: 1 röd och en grön LED.
För transport av provaren kan den monteras ner i 2 delar.
Frekvens: 50 Hz.
Strömförsörjning: 2 st litiumbatterier 3 V 1,5 Ah. Räcker i 6 år vid 10 användningar/dag i 230 dagar/år.
Temperaturområde: -25 till +70°C.
Som tillbehör finns väska/fodral, förlängare, provspets, Y-bygel och verktygshållare.
| Art. Nr | Märkspänning kV | Total längd mm | Isolerdel mm | Vikt, kg |
|---|---|---|---|---|
| E 42 025 82 | 10-20 | 1570 | 762 | 0,85 |
| E 42 025 83 | 36 | 1570 | 762 | 0,85 |
| E 42 025 84 | 20-30 | 1570 | 762 | 0,85 |

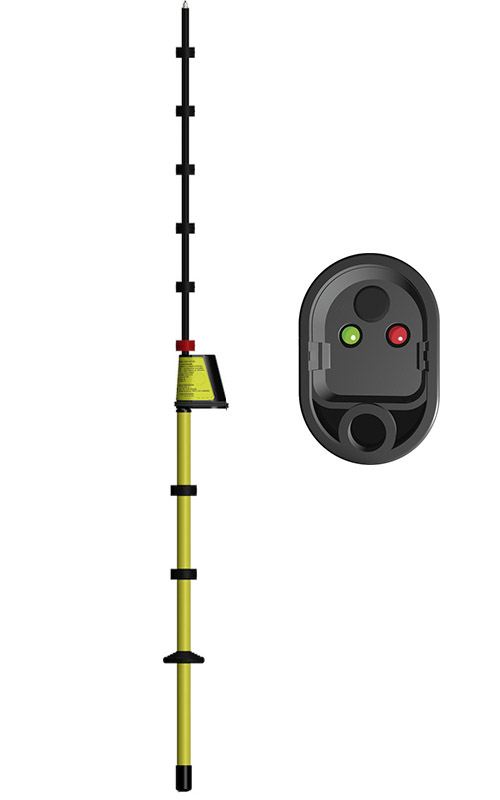

Spänningsprovare BL-A i optiskt utförande
1-polig optisk spänningsprovare för kapacitiv mätning som används för spänningskontroll.
För användning utomhus.
Indikering optisk: 1 röd och en grön LED.
För transport av provaren kan den monteras ner i 2 delar.
Konstruerad enligt IEC 61243-1.
Frekvens: 50 Hz.
Strömförsörjning: 2 st litiumbatterier 3 V 1,5 Ah. Räcker i 6 år vid 10 användningar/dag i 230 dagar/år.
Temperaturområde: -25 till +70°C.
Som tillbehör finns väska/fodral, förlängare, provspets, Y-bygel och verktygshållare.
| Art. Nr | Märkspänning kV | Total längd mm | Isolerdel mm | Vikt, kg |
|---|---|---|---|---|
| E 42 025 86 | 10-20 | 1570 | 762 | 1,00 |
| E 42 025 87 | 20-30 | 1570 | 762 | 1,00 |
Spänningsprovare BS-I
1-polig optisk spänningsprovare för kapacitiv mätning som används för spänningskontroll.
För användning inomhus.
Indikering optisk: 1 röd och en grön LED.
Med valbara lägen enligt nedan:
0: AV
1: 5-10 kV
2: 10-20 kV
3: 20-30 kV
För transport av spänningsprovaren kan den monteras ner i 2 delar.
Konstruerad enligt IEC 61243-1.
Frekvens: 50 Hz.
Strömförsörjning: 2 st litiumbatterier 3 V 1,5 Ah. Räcker i 6 år vid 10 användningar/dag i 230 dagar/år.
Temperaturområde: -25 till +70°C.
Som tillbehör finns väska/fodral, förlängare, provspets, Y-bygel och verktygshållare.
| Art. Nr | Märkspänning kV | Total längd mm | Isolerdel mm | Vikt, kg |
|---|---|---|---|---|
| E 42 025 85 | 5-30 | 1570 | 758 | 0,85 |

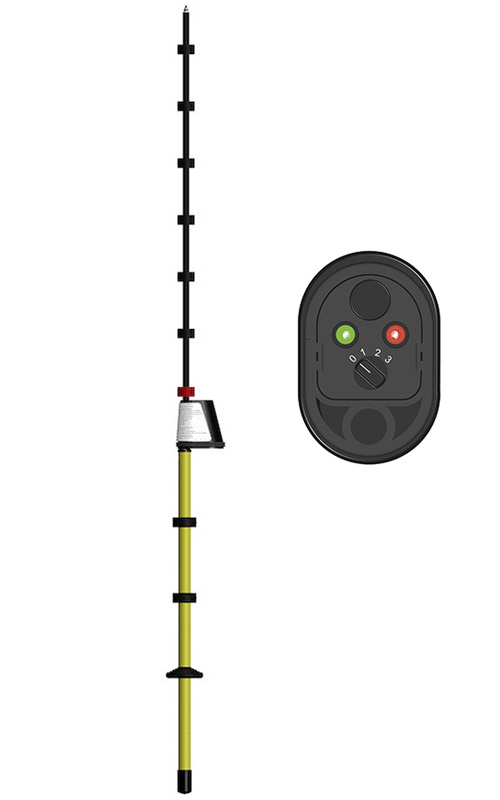

Spänningsprovare BS-A
1-polig spänningsprovare för kapacitiv mätning som används för spänningskontroll.
För användning utomhus.
Indikering optisk: 1 röd och en grön LED.
Med valbara lägen enligt nedan:
0: AV
1: 5-10 kV
2: 10-20 kV
3: 20-30 kV
För transport av provaren kan den monteras ner i 2 delar.
Konstruerad enligt IEC 61243-1.
Frekvens: 50 Hz.
Strömförsörjning: 2 st litiumbatterier 3 V 1,5 Ah. Räcker i 6 år vid 10 användningar/dag i 230 dagar/år.
Temperaturområde: -25 till +70°C.
Som tillbehör finns väska/fodral, förlängare, provspets, Y-bygel och verktygshållare.
| Art. Nr | Märkspänning kV | Total längd mm | Isolerdel mm | Vikt, kg |
|---|---|---|---|---|
| E 42 025 88 | 5-30 | 1570 | 762 | 1,00 |
Väska
Förvaringsväska för spänningsprovare.
| Art. Nr | Längd mm | Bredd mm | Höjd mm | Vikt, kg |
|---|---|---|---|---|
| E 42 903 68 | 1030 | 240 | 100 | 2,40 |

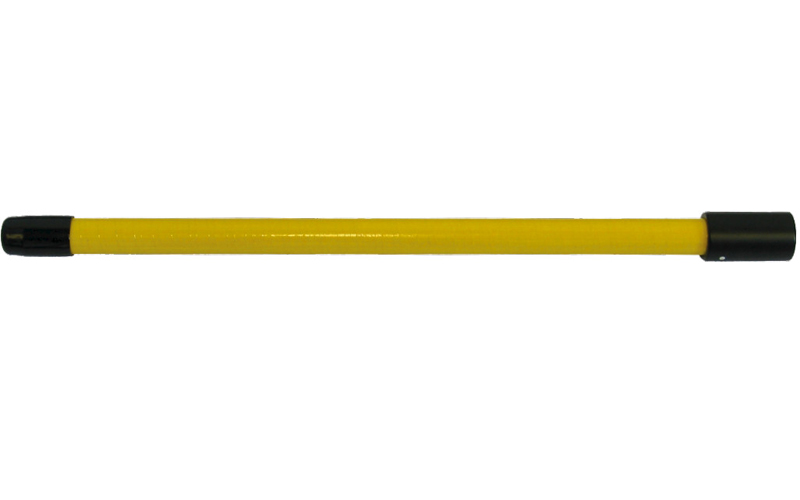

Förlängare
Förvaringsväska för spänningsprovare.
| Art. Nr | Passar till | Längd mm | Vikt, kg |
|---|---|---|---|
| E 42 903 60 | FL-I, BL-I, BL-A, BS-I, BS-A | 250 | 0,20 |
| E 42 903 61 | FL-I, BL-I, BL-A, BS-I, BS-A | 500 | 0,30 |
| E 42 903 62 | FL-I, BL-I, BL-A, BS-I, BS-A | 1000 | 0,50 |

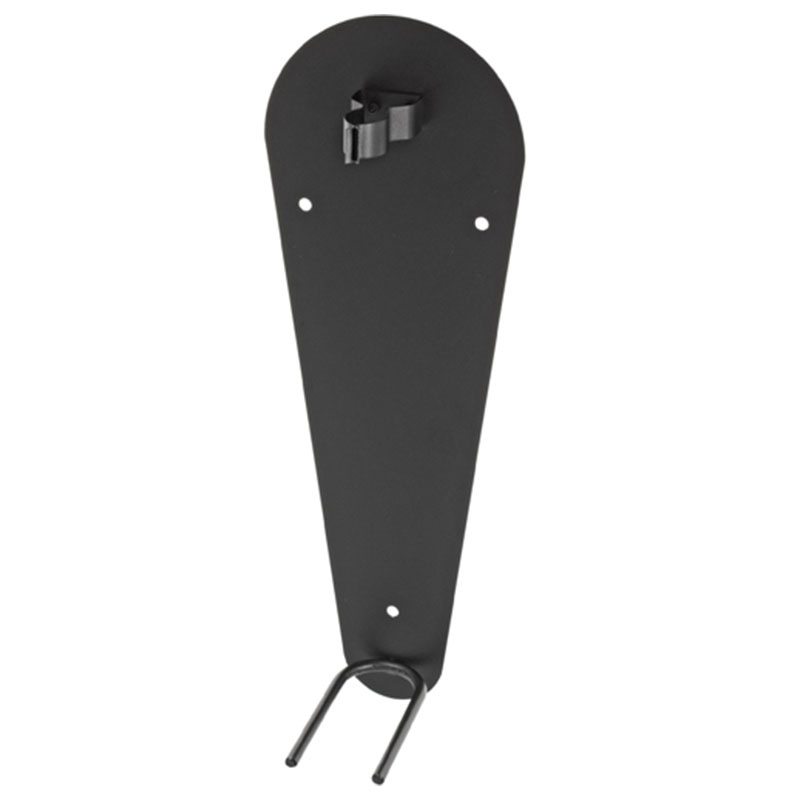

Verktygshållare
Hållare för spänningsprovare.
Fästes på vägg
| Art. Nr | Längd mm | Bredd mm | Höjd mm | Vikt, kg |
|---|---|---|---|---|
| E 42 903 66 | 125 | 160 | 470 | 0,80 |

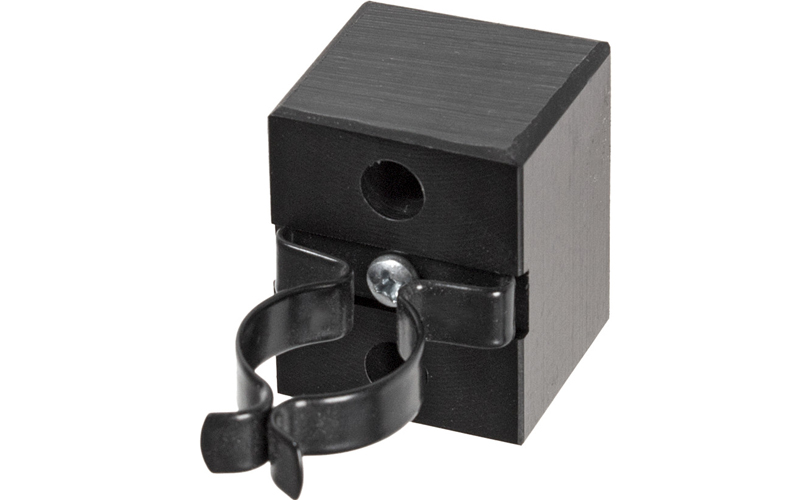

Verktygshållare
Hållare för spänningsprovare.
Fästes på vägg.
| Art. Nr | Djup mm | Bredd mm | Höjd mm | Vikt, kg |
|---|---|---|---|---|
| E 42 903 67 | 30/70 | 30 | 40 | 0,05 |
Provspets
En spets som gör att det går lättare att komma igenom eventuell oxidskikt eller färglager.
| Art. Nr | Passar till | Vikt, kg |
|---|---|---|
| E 42 903 63 | FL-I, BL-I, BL-A, BS-I, BS-A, PG II | 0,01 |

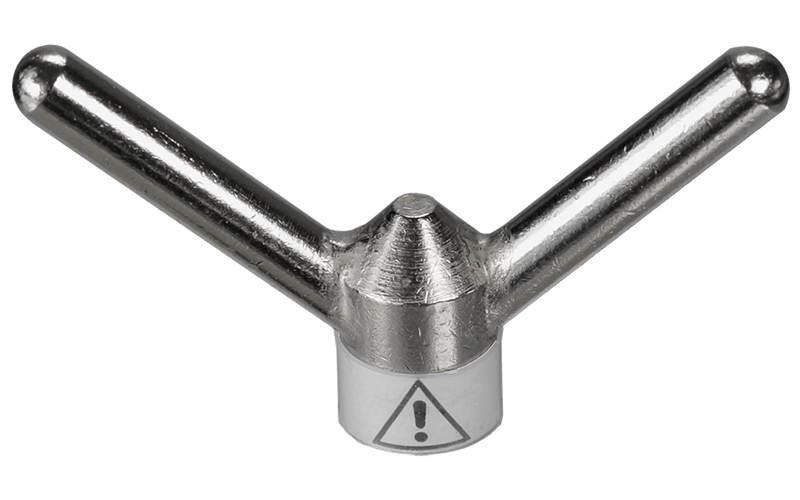

Y-bygel
För förenklad hantering av spänningsprovare.
| Art. Nr | Avsedd för | Passar till | Vikt, kg |
|---|---|---|---|
| E 42 903 65 | Ställverk och friledning | BL-I, BL-A, BS-I, BS-A, PG II | 0,03 |
