Stålflänsar

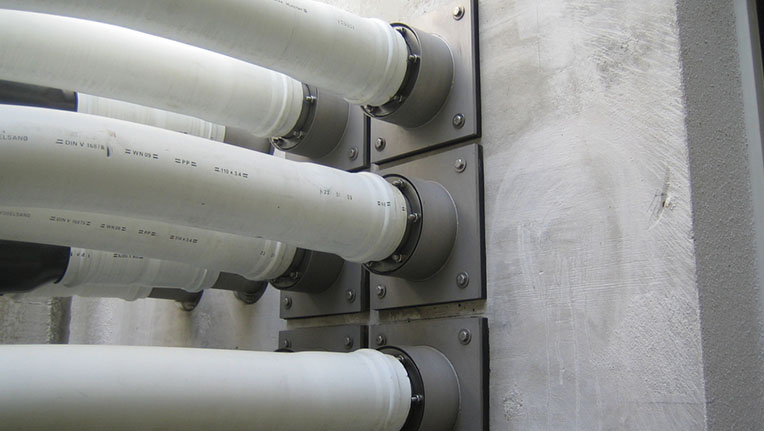

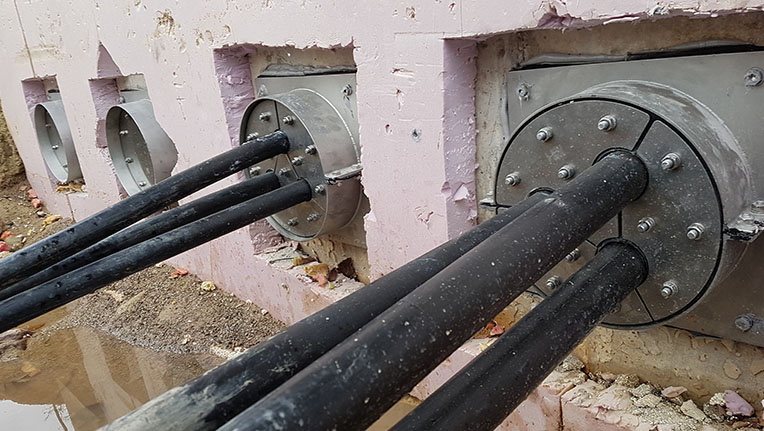

För tätning av nyinstallerade eller redan dragna rör i kärnborrade hål eller foderrör. Den modulbaserade konstruktionen
möjliggör användning av olika kombinationer av hål- och rördimensioner.
Fakta
- Kan specialtillverkas efter kundens behov.

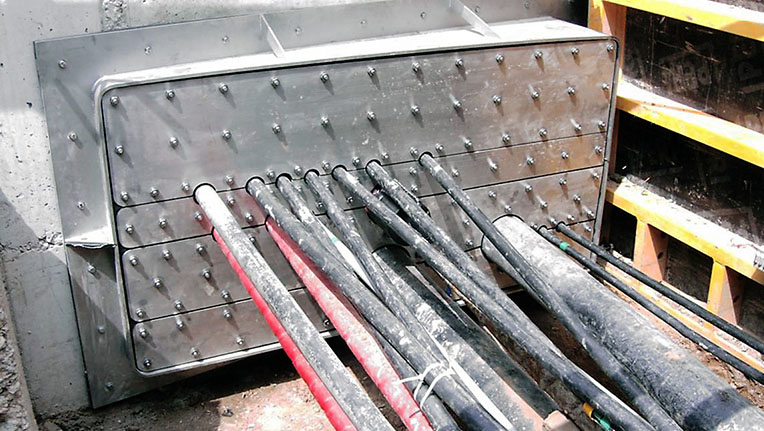

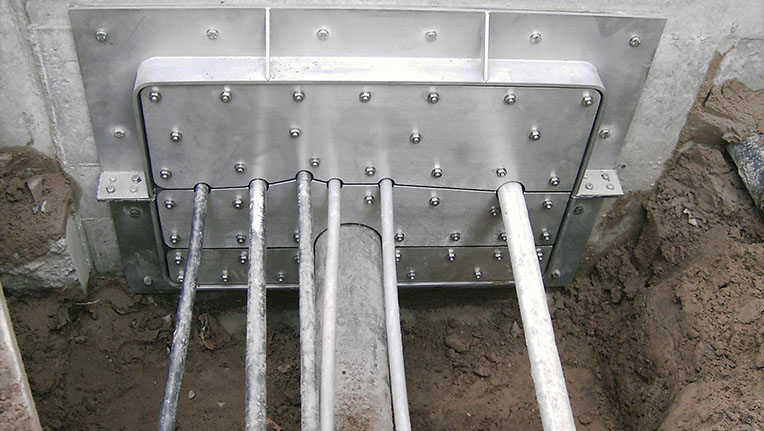

- Finns även i delat utförande för redan förlagda kablar.
- Vid stående läckande vatten och trycksatt vatten.
- Tillämpning i vattentät betong – exponeringsklass 1 och 2.
- Levereras med fläns, yttätning och fästelement.
- Material: Rostfritt stål och EPDM-gummi.
- Kompletteras med presstätning i standardutförande: HRD-SG, HRK-SSG, HSD eller HSD-SSG.

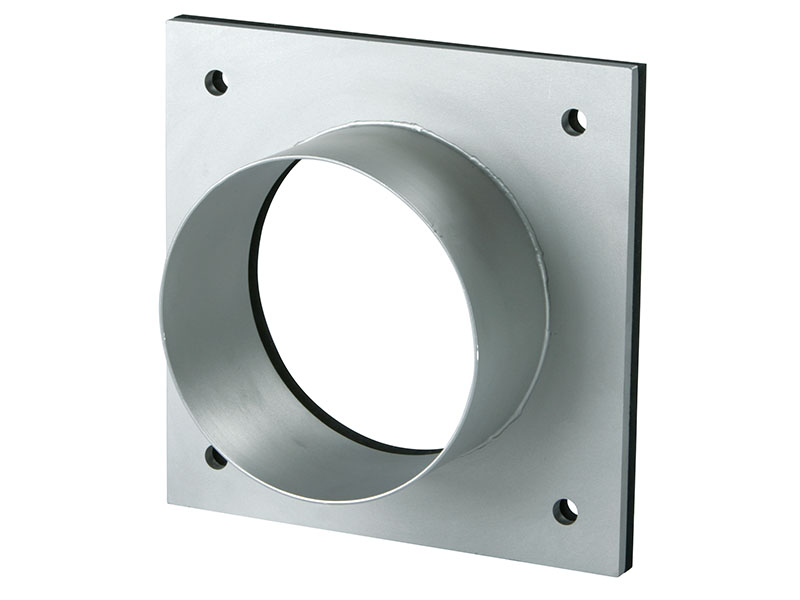

Stålfläns FA
Stålfläns i icke-delbart utförande.
Art. Nr | Beteckning | Håltagning | Yttermått fläns |
---|---|---|---|
0910820000 | FA1x80/80/0 A2 | Ø 80 mm | □ 170 mm |
0910830000 | FA1x100/80/0 A2 | Ø 100 mm | □ 185 mm |
0910840000 | FA1x125/80/0 A2 | Ø 125 mm | □ 205 mm |
0910850000 | FA1x150/80/0 A2 | Ø 150 mm | □ 225 mm |
0910870000 | FA1x200/80/0 A2 | Ø 200 mm | Ø 350 mm |
0910880000 | FA1x250/80/0 A2 | Ø 250 mm | Ø 400 mm |
0910890000 | FA1x300/80/0 A2 | Ø 300 mm | Ø 450 mm |
0910893500 | FA1x350/80/0 A2 | Ø 350 mm | Ø 500 mm |
0910900000 | FA1x400/80/0 A2 | Ø 400 mm | Ø 550 mm |
0910900002 | FA1x450/80/0 A2 | Ø 450 mm | Ø 600 mm |
0910900003 | FA1x500/80/0 A2 | Ø 500 mm | Ø 650 mm |

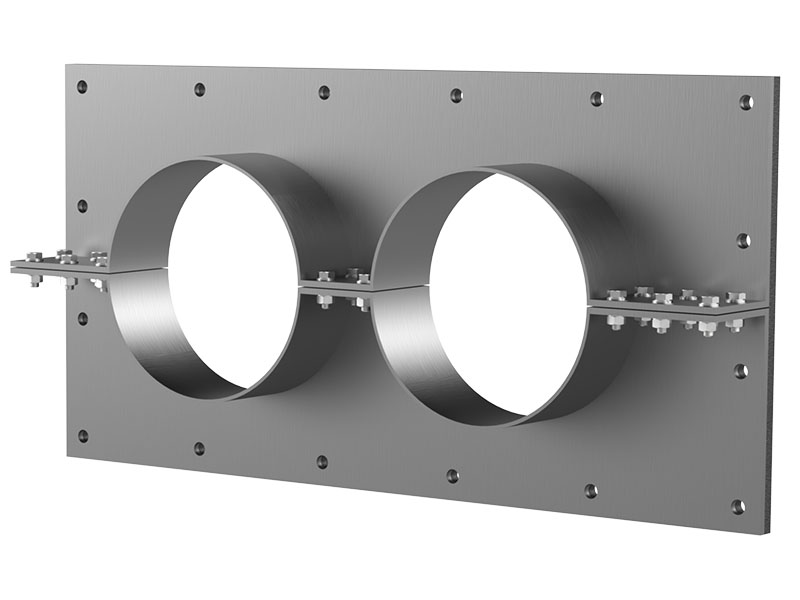

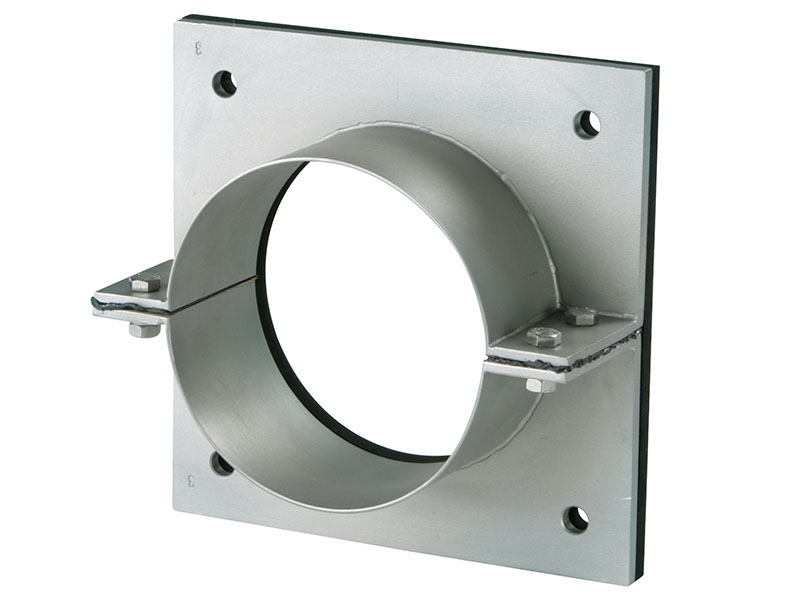

Stålfläns FAG
Stålfläns i delbart utförande.
Art. Nr | Beteckning | Håltagning | Yttermått fläns |
---|---|---|---|
0910910000 | FAG1x80/80 A2 | Ø 80 mm | □ 170 mm |
0910920000 | FAG1x100/80 A2 | Ø 100 mm | □ 185 mm |
0910930000 | FAG1x125/80 A2 | Ø 125 mm | □ 205 mm |
0910950000 | FAG1x150/80 A2 | Ø 150 mm | □ 225 mm |
0910960000 | FAG1x200/80 A2 | Ø 200 mm | Ø 350 mm |
0910970000 | FAG1x250/80 A2 | Ø 250 mm | Ø 400 mm |
0910980000 | FAG1x300/80 A2 | Ø 300 mm | Ø 450 mm |
0910983500 | FAG1x350/80 A2 | Ø 350 mm | Ø 500 mm |
0910990000 | FAG1x400/80 A2 | Ø 400 mm | Ø 550 mm |
0910990002 | FAG1x450/80 A2 | Ø 450 mm | Ø 600 mm |
0910990003 | FAG1x500/80 A2 | Ø 500 mm | Ø 650 mm |
