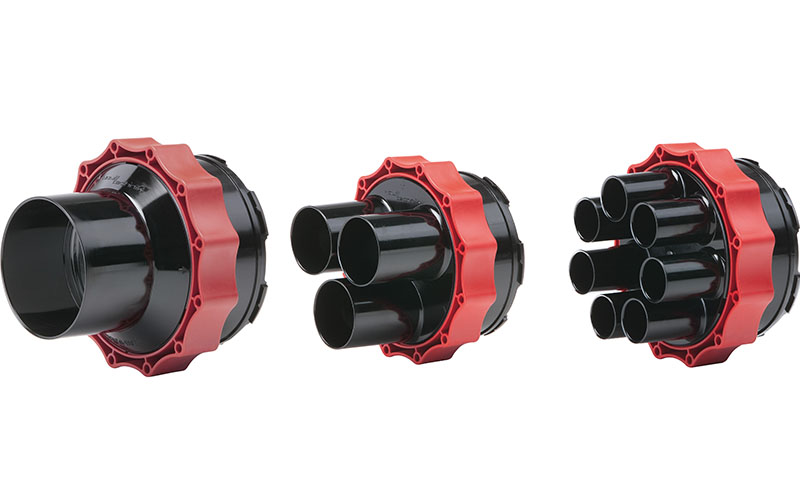

Tätningsinsats, Kallkrymp, HSI150 D KS

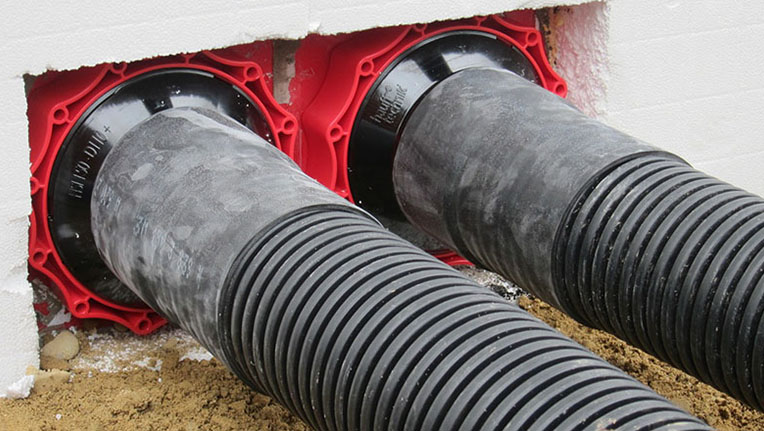

Tätning mot kabel sker genom att kallkrympslangar träs över insatsens utgångar som sedan krymps.
Dessa insatser levereras med kallkrympslangar.
Fakta
Användning
- För användning med insatsramar HSI150 K/K2 eller fläns HSI150 DFK.

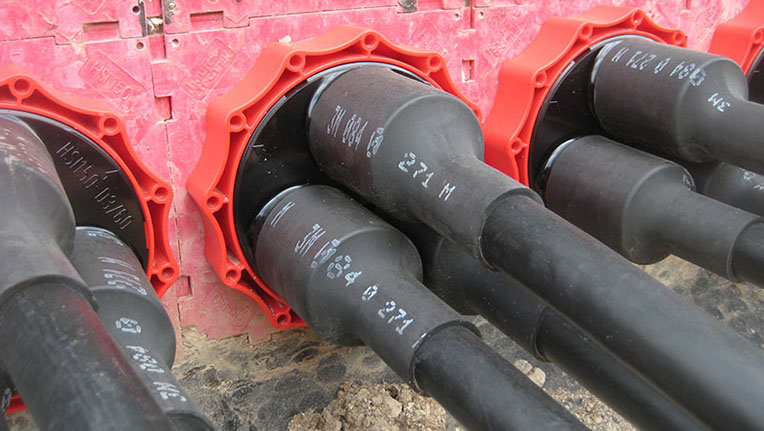

- Kallkrymphylsorna krymps fast på kabeln och på tätningsinsatsens stosar.
- Tomma tätningsstosar kan tillslutas med blindpluggar.
Egenskaper
- Kallkrymputförande.
- Elastiska kallkrymphylsor.
Levereras med
- Kallkrymphylsor.
Material
- Tätningsinsatsen med stosar: Polykarbonat.
- Spännmutter: PC/PBT-blandning.
- Kallkrymphylsa: EPDM-gummi.
- Centreringsband: EPDM-gummi.
Täthet
- Gas- och vattentät upp till 2,5 bar.
Tätningsinsats HSI150 D KS, Kallkrymp
| Art. Nr | Beteckning | Antal hål | Hål Ø mm | Vikt, kg |
|---|---|---|---|---|
| E 14 630 30 | HSI150 D1x80 KS* | 1 | 38 – 78 | 1,05 |
| E 14 630 31 | HSI150 D3x58 KS* | 3 | 32 – 56 | 1,20 |
| E 14 630 32 | HSI150 D7x33 | 7 | 19 – 31 | 1,27 |
*) Centreringsband ingår.
Blindpluggar
För trycktät permanent eller tillfällig tillslutning av stosar/tomma hål i tätningsinsatser HSI150 D KS och HSI150 D WS.
Tillverkad av EPDM-gummi.
- Skruvar: Rostfritt stål V2A.
- Gas- och vattentät upp till 2,5 bar.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| E 14 630 65 | VS 32/34 | För HSI 150-D7/33 KS | 0,04 |
| E 14 630 66 | VS 58/60 | För HSI 150-D3/58 KS | 0,15 |
Centreringsband
Används för att centrera och fixera kablar i tätningsinsatser. Tillverkat av EPDM-gummi, är elastiskt och kan förlängas vid behov.
| Art. Nr | Beteckning | Vikt, kg |
|---|---|---|
| 5199991109 | HSI ZB Set3 | 0,54 |
Rengöringsmedel
Används för rengöring av kabel.
Medlet är miljövänligt.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| 5040020030 | KRMTX | Rengöringsmedel för rengöring av kabel | 0,84 |
