Tätningsinsats, Varmkrymp, HSI150 D WS

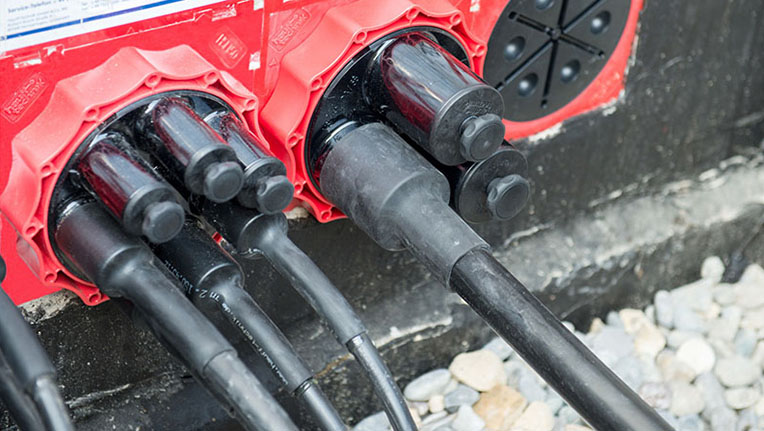

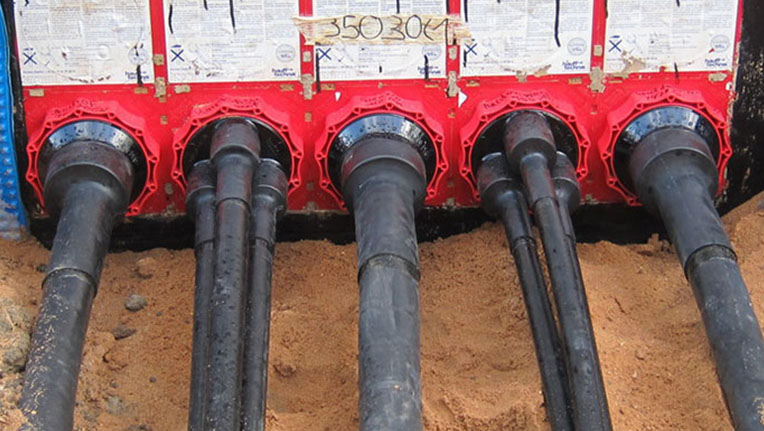

Tätning mot kabel sker genom att krympslangar träs över insatsens utgångar som sedan krymps med värme.
Dessa insatser levereras med varmkrympslangar.
Fakta
Användning
- För användning med insatsramar HSI150 K/K2 eller fläns HSI150 DFK.
- Varmkrymphylsorna krymps fast på kabeln och på tätningsinsatsens stosar.
- Tomma tätningsstosar kan tillslutas med blindpluggar.
Egenskaper
- Varmkrymputförande.
- Limbelagda varmkrymphylsor med stort areaområde.
Levereras med
- Limbelagda varmkrymphylsor.
Material
- Tätningsinsatsen med stosar: Polykarbonat.
- Spännmutter: PC/PBT-blandning.
- Varmkrymphylsa: Polyolefin.
- Centreringsband: EPDM-gummi.
Täthet
- Gas- och vattentät upp till 2,5 bar.
Tätningsinsats HSI150 D WS, Varmkrymp
| Art. Nr | Beteckning | Antal hål | Hål Ø mm | Vikt, kg |
|---|---|---|---|---|
| E 14 630 33 | HSI150 D1x80 WS* | 1 | 25 – 78 | 0,82 |
| E 14 630 35 | HSI150 D1/125 WS | 1 | 42 – 123 | 0,80 |
| E 14 630 36 | HSI150 D3/58 WS* | 3 | 22 – 56 | 1,04 |
| E 14 630 37 | HSI150 D7/33 WS | 7 | 12 – 31 | 0,92 |
*) Centreringsband ingår.
Blindpluggar
För trycktät permanent eller tillfällig tillslutning av stosar/tomma hål i tätningsinsatser HSI150 D KS och HSI150 D WS.
Tillverkad av EPDM-gummi.
- Skruvar: Rostfritt stål V2A.
- Gas- och vattentät upp till 2,5 bar.
| Art. Nr | Beteckning | För tätningsinsats | Vikt, kg |
|---|---|---|---|
| E 14 630 65 | VS 32/34 | HSI150 D7x33 KS och WS | 0,04 |
| E 14 630 66 | VS 58/60 | HSI150 D3x58 KS och WS | 0,15 |
Centreringsband
Används för att centrera och fixera kablar i tätningsinsatser. Tillverkat av EPDM-gummi, är elastiskt och kan förlängas vid behov.
| Art. Nr | Beteckning | Vikt, kg |
|---|---|---|
| 5199991109 | HSI ZB Set3 | 0,54 |
Rengöringsmedel
Används för rengöring av kabel.
Medlet är miljövänligt.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| 5040020030 | KRMTX | Rengöringsmedel för rengöring av kabel | 0,84 |
