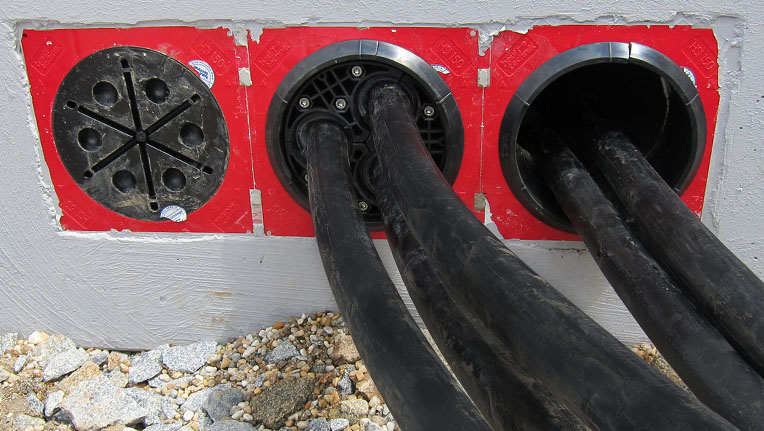

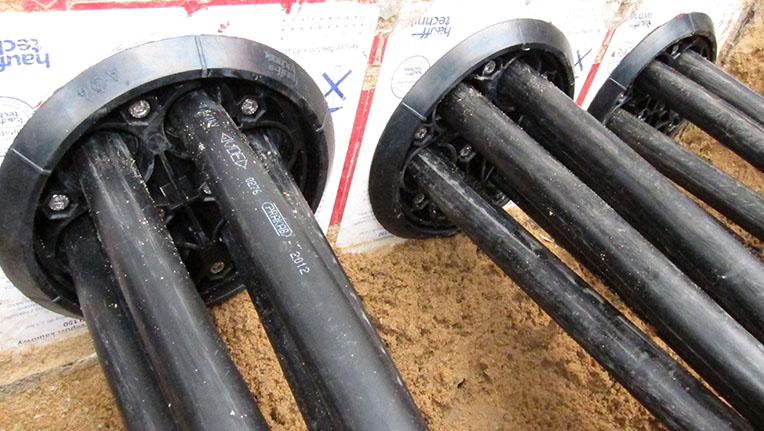

Tätningsinsats HSI150 DG
Tätning mot kabel sker genom att insatserna skruvas åt och därmed sluter tätt. Konstruktionen är delbar och tack vare den segmenterade tekniken blir det möjligt att installera tätningen på redan befintlig kabel.

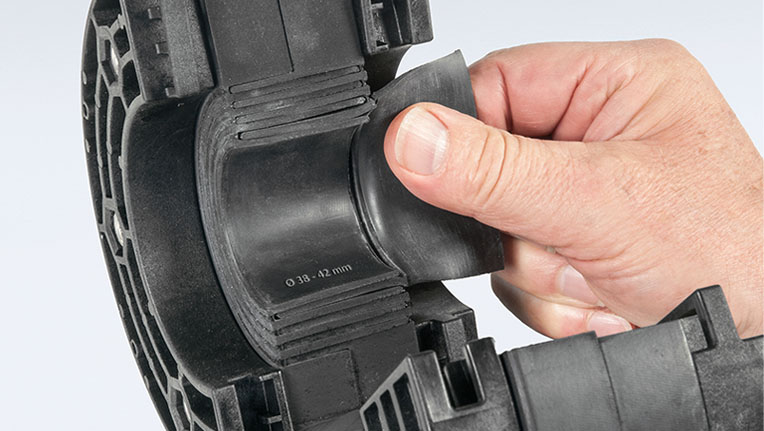

Segmenteringstekniken gör tätningen flexibel och justering av kabeldiameter kan göras på plats. Varje segment har angiven kabeldiameter.
Fakta
Användning
- För användning med insatsramar HSI150 K/K2 eller fläns HSI150 DFK.
Egenskaper

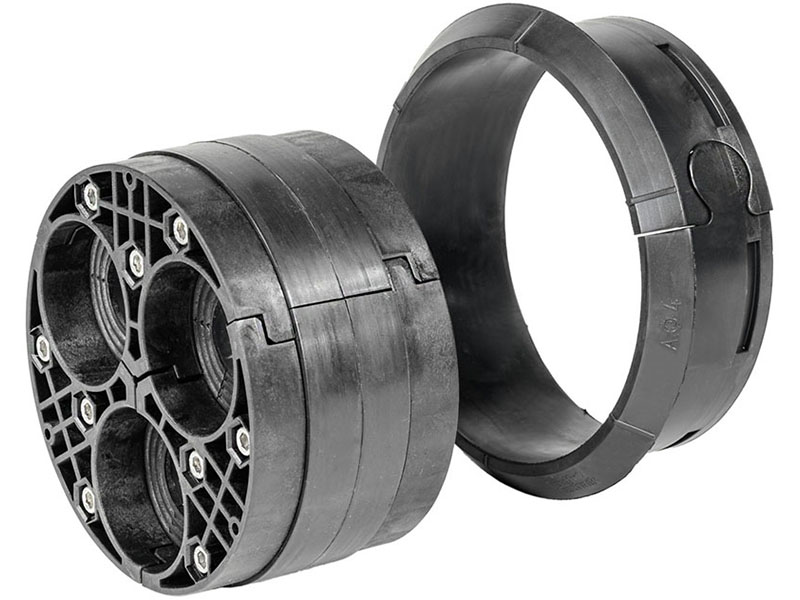

- Delad presstätningsinsats för eftermontering.
- Segmenteringsteknik.
- Varje segment har angiven kabeldiameter.
Levereras med
- Delad adapterring och blindpluggar.
- Rengöringsduk, kniv och smörjmedelsstift.
Mått
- Tätningsdjup: 40 mm.
- Pressplattor: 20 mm.
Material
- Pressplattor: Glasfiberförstärkt polyamid.
- Gummi: EPDM.
Täthet
- Gas- och vattentät upp till 2,5 bar.
Presstätningsinsats HSI150 DG
| Art. Nr | Beteckning | Antal hål | Hål Ø mm | Vikt, kg |
|---|---|---|---|---|
| E 14 630 38 | HSI150 DG 1×36-70 | 1 | 36 – 70 | 1,48 |
| E 14 630 39 | HSI150 DG 1×70-112 | 1 | 70 – 112 | 1,46 |
| E 14 630 40 | HSI150 DG 3×24-54 | 3 | 24 – 54 | 1,48 |
| E 14 630 41 | HSI150 DG 6×10-36 | 6 | 10 – 36 | 1,54 |
Skyddskåpa
Kåpor som skyddar mot smuts.
Eftermonteras på respektive insats.
1 set består av 3 st delar till 1 st tätningsinsats.
| Art. Nr | Beteckning | Beskrivning | Vikt, kg |
|---|---|---|---|
| 5060120542 | HSI150 PA 3×24-54 | För HSI150 DG 3×24-54 | 0,06 |
Verktygssats/Rengöringsmedel
Verktygssats/Rengöringsmedel för installation av presstätningsinsats HSI150 DG.
| Art. Nr | Beteckning | Innehåller |
|---|---|---|
| E 16 656 55 | Verktygssats WKZ U | Momentnyckel, förlängning och hylsnycklar. |
| 5040020030 | KRMTX | Rengöringsmedel för rengöring av kabel |
