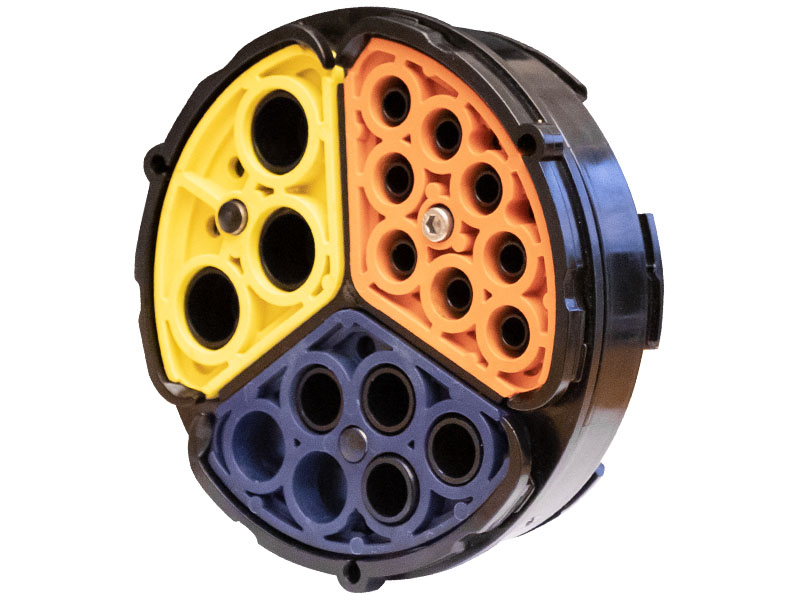

Tätningsinsats HSI150 Segmento
Insats att användas för kablar med dimensioner 5-31 mm i diameter.
Monteras i insatsram HSI150 K, HSI150 K2 alternativt HSI150 DFK.
Kompletteras med segmentsdelar vars storlek bestäms av respektive kabels diameter.
Gas och vattentät upp till 0,5 bar.
Fakta
- För HSI150.
- Insats för kablar med små dimensioner.

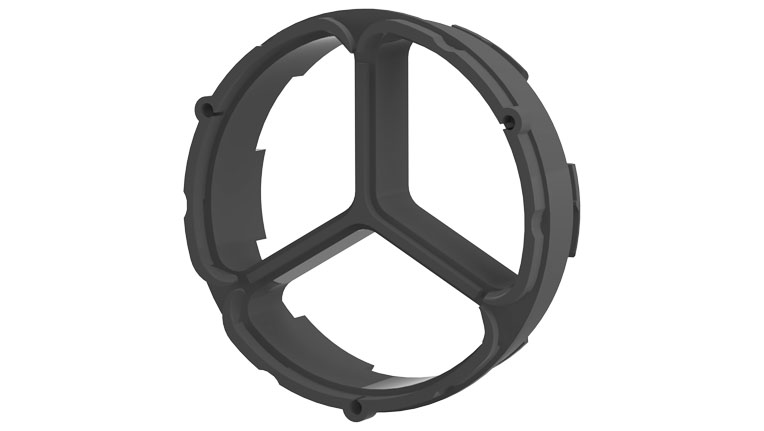

Insats
Art. Nr | Beteckning | Beskrivning | Vikt, kg |
---|---|---|---|
E 14 630 50 | HSI150 S3 | Insatsram för segmentsdelar | 0,20 |

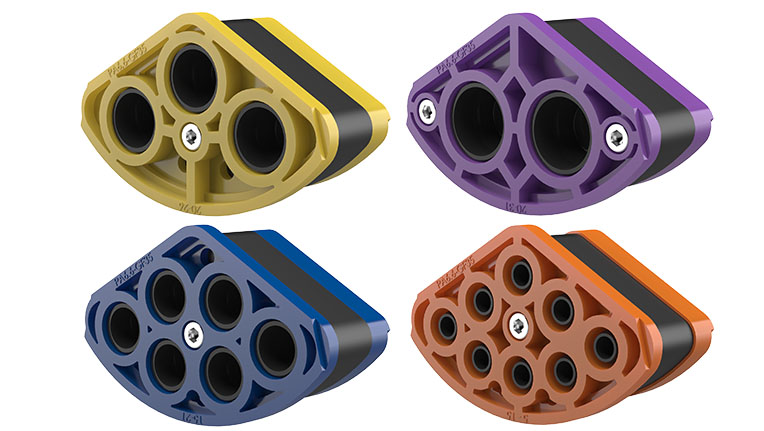

Segmentsdel
Segmentsdelarna finns i 4 olika utföranden som bestäms av respektive kabeldiameter och antal kablar.
De levereras med blindpluggar.

Art. Nr | Beteckning | Beskrivning | Vikt, kg |
---|---|---|---|
E 14 630 51 | SEG 2×31 | För 2 kablar = 20 – 31 mm | 0,24 |
E 14 630 52 | SEG 3×26 | För 3 kablar = 20 – 26 mm | 0,24 |
E 14 630 53 | SEG 6×21 | För 6 kablar = 15 – 21 mm | 0,24 |
E 14 630 54 | SEG 8×15 | För 8 kablar = 5 – 15 mm | 0,24 |

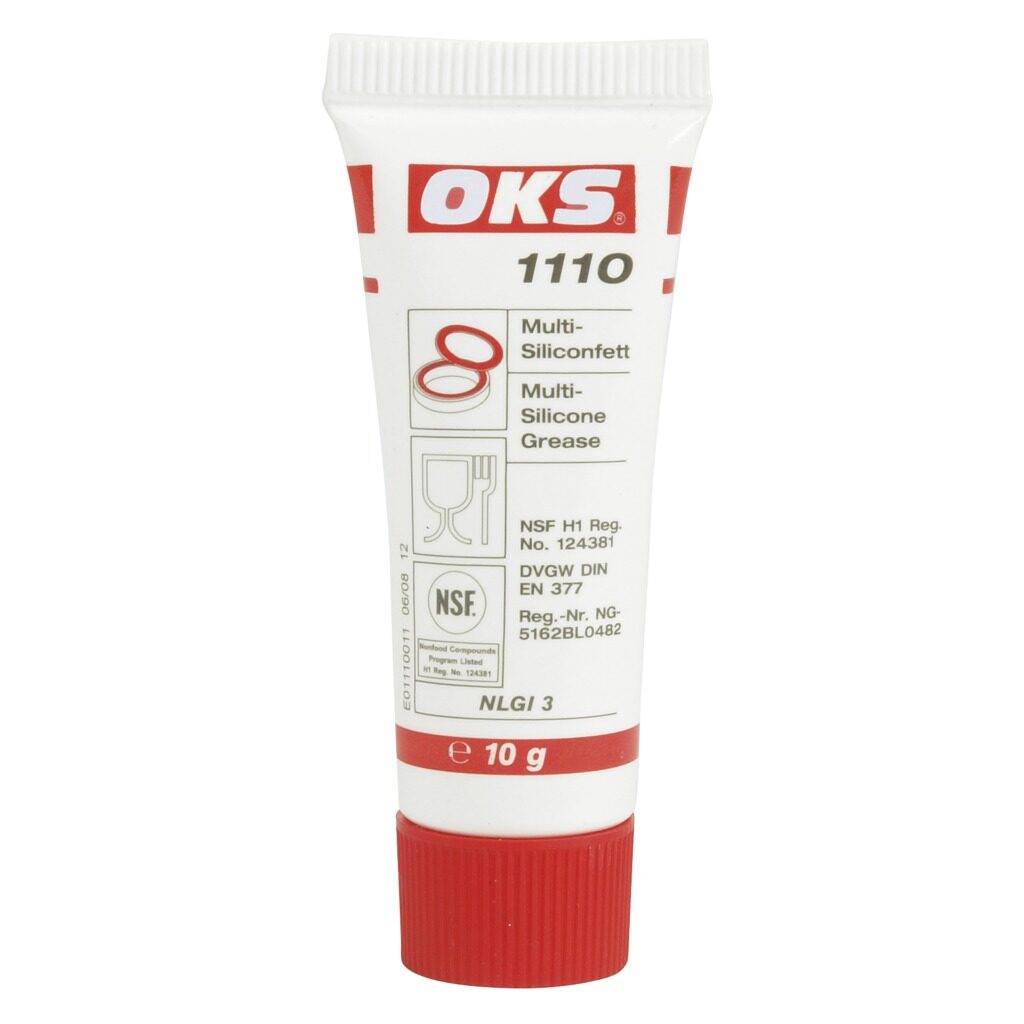

Smörjmedel
Smörjmedel för att underlätta dragning av kabel genom segmentsdelar.

Art. Nr | Beteckning | Beskrivning | Vikt, kg |
---|---|---|---|
E 14 630 55 | GMS | 10 ml | 0,02 |

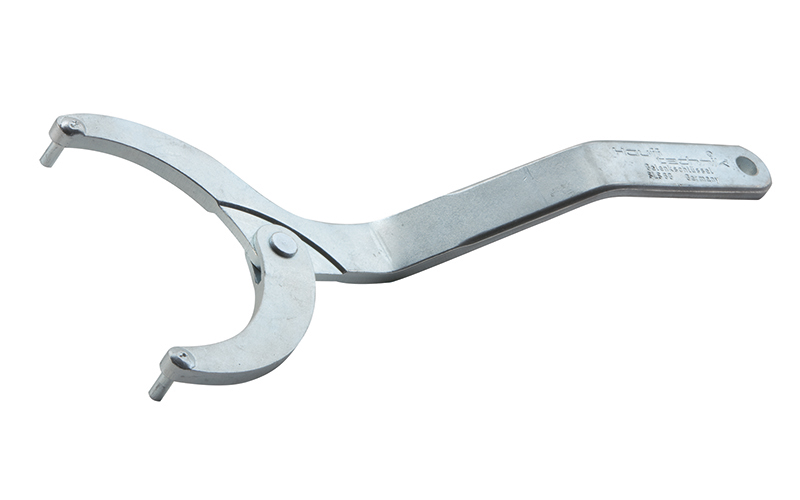

Verktyg
Används till blindpluggar och till tätningsinsatser.
Öppningen är flexibel. Max öppning 100 mm.

Art. Nr | Beteckning | Beskrivning | Vikt, kg |
---|---|---|---|
E 14 630 60 | SLS 6G | För ramar med normal montering | 0,72 |
E 14 630 61 | SLS 6GD | För ramar med djup montering | 0,80 |

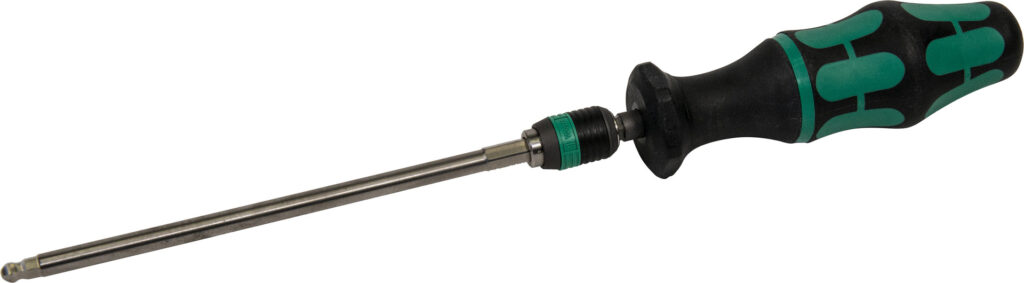

Verktyg
Skruvmejsel med momentfunktion.

Art. Nr | Beteckning | Beskrivning | Vikt, kg |
---|---|---|---|
E 14 630 56 | DSD | 1,2 Nm | 0,02 |
