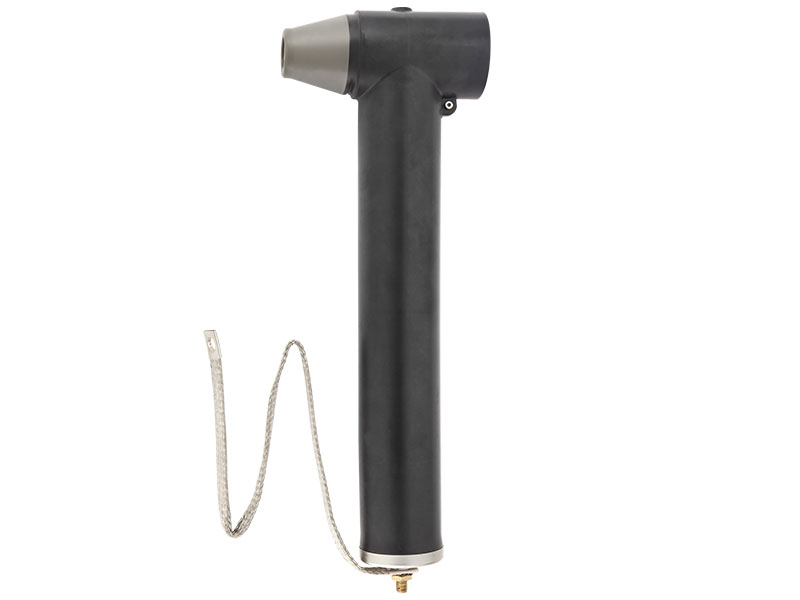

Ventilavledare 800SA
För att skydda komponenter som transformatorer, kabel och annan utrustning vid blixtnedslag.

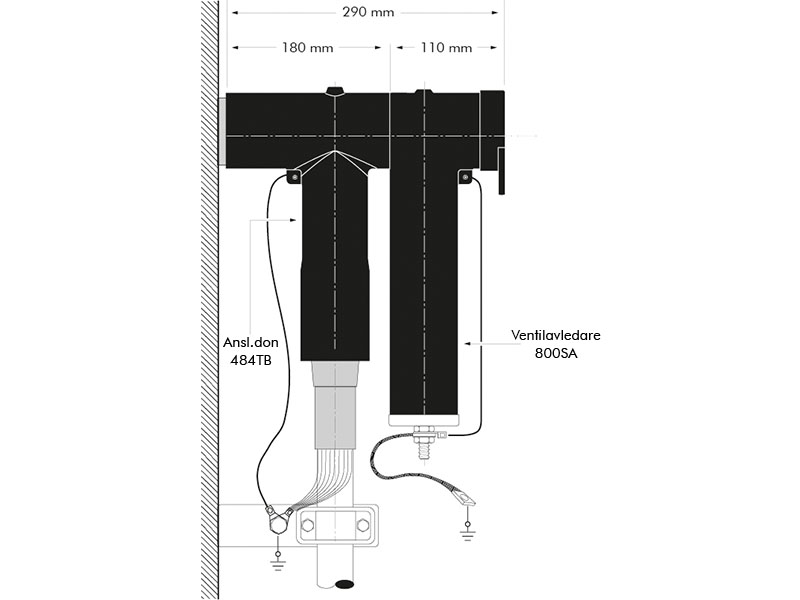

Till anslutningsdon (K)(M)480TB/G, (K)(M)484TB/G och (K)(M)489TB/G samt
parallellanslutningsdon (K)(M)800PB/G, (K)(M)804PB/G och (K)(M)809PB/G.
Fakta
Användning
- 12-36 kV.
Egenskaper
- Prefabricerat och skärmat.
- Lätt att demontera även efter lång tids användning.
Material
- Tillverkat av EPDM-gummi.
Ventilavledare 800SA

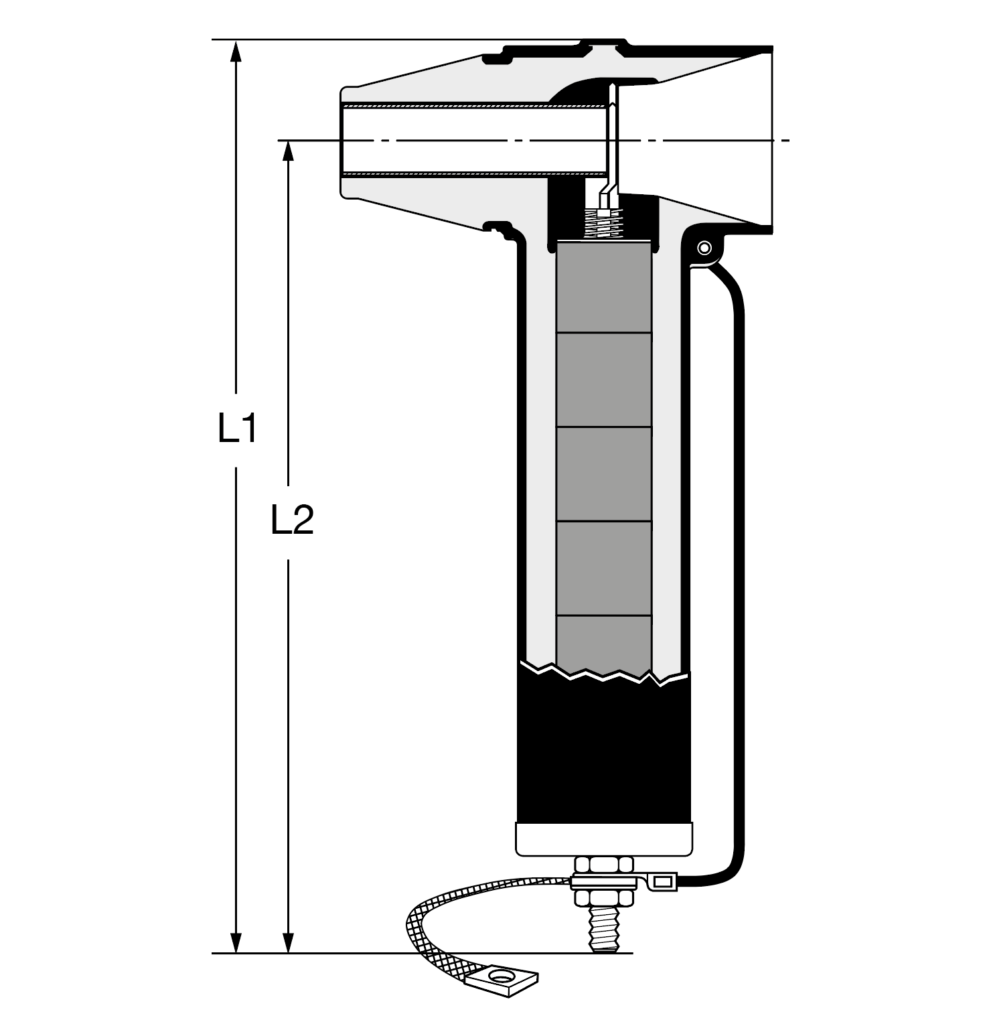

| Art. Nr | Spänning | Uc | Ur | In | L1 | L2 | Beteckning |
|---|---|---|---|---|---|---|---|
| E 06 341 66 | 12 kV | 12 kV | 15 kV | 10 kA | 270 mm | 310 mm | 1X800SA-10-15N |
| E 06 341 67 | 24 kV | 24 kV | 30 kV | 10 kA | 370 mm | 410 mm | 1X800SA-10-30N |
| E 06 342 60 | 26,4 kV | 26,4 kV | 33 kV | 10 kA | 370 mm | 410 mm | 1X800SA-10-33N |
| E 06 341 65 | 28,8 kV | 28,8 kV | 36 kV | 10 kA | 370 mm | 410 mm | 1X800SA-10-36N |
| E 06 341 68 | 36 kV | 36 kV | 45 kV | 10 kA | 470 mm | 510 mm | 1X800SA-10-45N |
