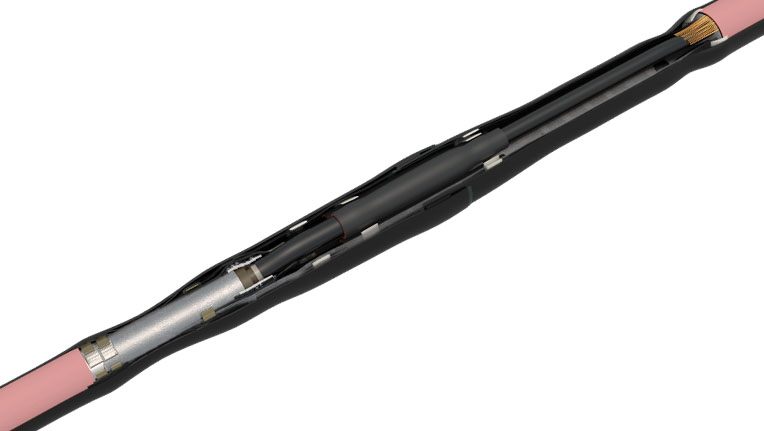

Kabelskarv JTM3, 3‑ledare Papper-Plast

Varje sats innehåller materiel för 1 st övergång från pappersisolerad till plastisolerad 3-ledarkabel.

Fabrikat Nexans

Fakta

Användning

  • Övergång mellan pappersisolerad och plastisolerad 3-ledarkabel.
  • 12-24 kV.

Egenskaper

  • Varmkrymputförande.

Material

  • Levereras med skruvskarvhylsor.

Kabelskarv JTM3, 3-ledare

Art. NrSpänningPapperskabel area mm²Plastkabel area mm²PEX Ø mmBeteckning
E 07 191 5012 kV25 – 7025 – 9512,0 – 24,017JTM3.95SW
E 07 191 5112 kV70 – 15095 – 24016,0 – 32,017JTM3.240SW
E 07 191 5212 kV95 – 24095 – 30018,0 – 34,017JTM3.300SW
E 07 191 5312 kV240 – 300240 – 40022,0 – 38,017JTM3.400SW
E 07 191 5524 kV25 – 7025 – 9518,0 – 28,024JTM3.95SW
E 07 191 5624 kV70 – 15095 – 24020,0 – 36,024JTM3.240SW
E 07 191 5724 kV95 – 24095 – 30022,0 – 38,024JTM3.300SW
E 07 191 5824 kV240 – 300240 – 40024,0 – 40,024JTM3.400SW
