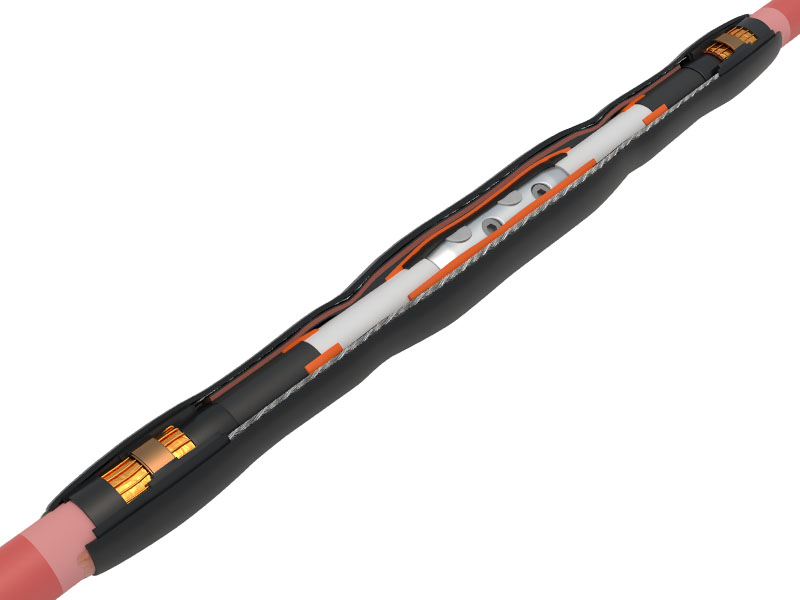

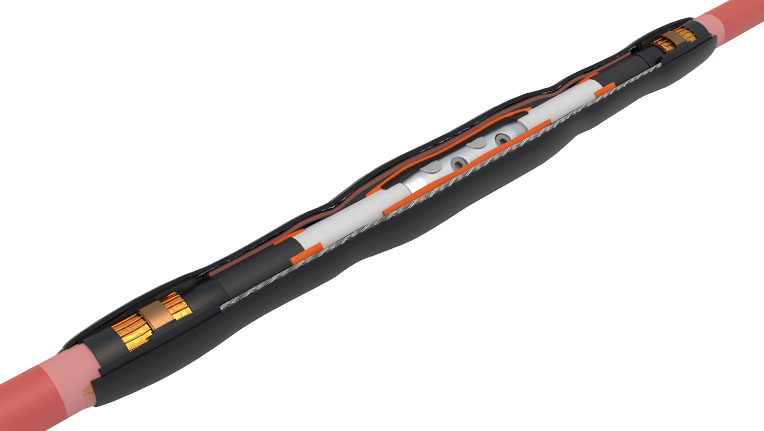

Kabelskarv JTS1, 1‑ledare

Kabelskarv i varmkrymputförande för plastisolerad kabel.

Varje sats innehåller materiel för 1 st 1-ledarkabel.

För TT-kabel används tilläggssats enligt nedan.


Fabrikat Nexans

Fakta

Användning

  • För rund plastisolerad 1-ledarkabel.
  • 12-36 kV.

Egenskaper

  • Varmkrymputförande.

Material

  • Levereras med skruvskarvhylsor.

Kabelskarv JTS1, 1-ledare

Art. NrSpänningArea mm²PEX Ø mmBeteckning
E 07 190 5012 kV25 – 9512,0 – 24,017JTS1.95SW
E 07 190 5112 kV95 – 24016,0 – 32,017JTS1.240SW
E 07 190 5212 kV30018,0 – 34,017JTS1.300SW
E 07 190 5312 kV40022,0 – 38,017JTS1.400SW
E 07 190 5412 kV400 – 63026,0 – 40,017JTS1.630SW
E 07 190 6024 kV25 – 9518,0 – 28,024JTS1.95SW
E 07 190 6124 kV95 – 24020,0 – 36,024JTS1.240SW
E 07 190 6224 kV30022,0 – 38,024JTS1.300SW
E 07 190 6324 kV40024,0 – 40,024JTS1.400SW
E 07 190 6424 kV400 – 63026,0 – 40,024JTS1.630SW
E 07 190 7036 kV25 – 9516,0 – 28,036JTS1.95SW
E 07 190 7136 kV95 – 24022,0 – 38,036JTS1.240SW
E 07 190 7236 kV240 – 30026,0 – 40,036JTS1.300SW
E 07 190 7336 kV300 – 40030,0 – 42,036JTS1.400SW
E 07 190 7436 kV400 – 63038,0 – 52,036JTS1.630SW
E 07 026 3036 kV800 – 100044,0 – 58,036GTS1.1000SW

Tilläggssats, TT-kabel

Används vid skarvning av TT-kabel 12-36 kV.

Art. NrArea mm²Beteckning
E 07 024 8425 – 1000ADD-ON KIT GTS1TT
