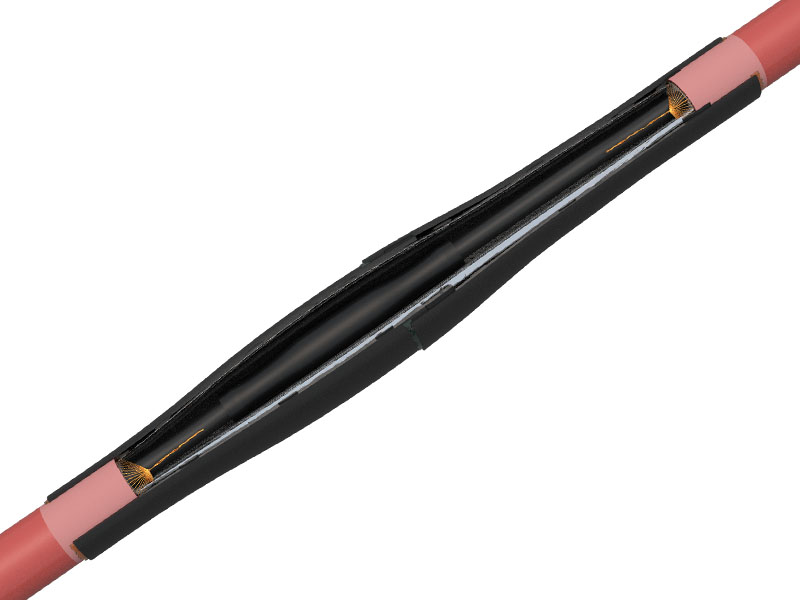

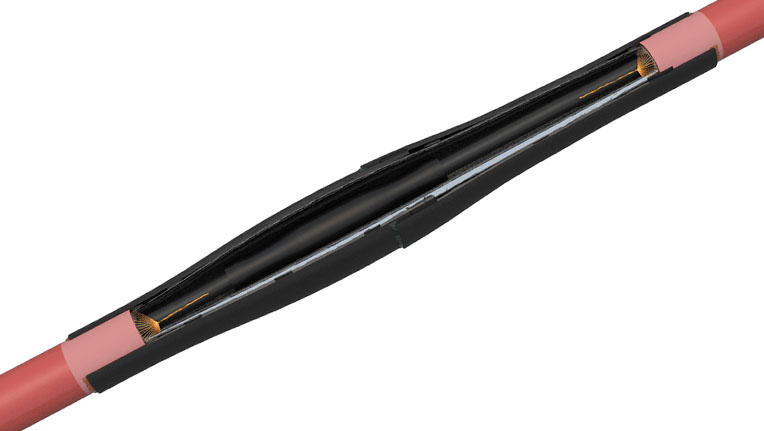

Kabelskarv JTS3, 3‑ledare

Kabelskarv i varmkrymputförande för plastisolerad kabel.

Varje sats innehåller materiel för 1 st 3-ledarkabel.

För TT-kabel och AXAL-TT-kabel används tilläggssatser enligt nedan.

Fakta

Art. Nr	Spänning	Area mm²	PEX Ø mm	Beteckning
E 07 190 80	12 kV	25 – 95	12,0 – 24,0	17JTS3.95SW
E 07 190 81	12 kV	95 – 240	16,0 – 32,0	17JTS3.240SW
E 07 190 82	12 kV	300	18,0 – 34,0	17JTS3.300SW
E 07 190 83	12 kV	400	22,0 – 38,0	17JTS3.400SW
E 07 190 85	24 kV	25 – 95	18,0 – 28,0	24JTS3.95SW
E 07 190 86	24 kV	95 – 240	20,0 – 36,0	24JTS3.240SW
E 07 190 87	24 kV	300	22,0 – 38,0	24JTS3.300SW
E 07 190 88	24 kV	400	24,0 – 40,0	24JTS3.400SW
E 07 190 90	36 kV	25 – 95	18,0 – 32,0	36JTS3.95SW
E 07 190 91	36 kV	95 – 240	24,0 – 38,0	36JTS3.240SW
E 07 190 92	36 kV	300 – 400	28,0 – 44,0	36JTS3.400SW

Används vid skarvning av TT-kabel 12-36 kV.

Art. Nr	Area mm²	Beteckning
E 07 024 85	25 – 400	ADD-ON-KIT GTS3TT

Används vid skarvning av AXAL-TT-kabel 12-36 kV.

Art. Nr	Area mm²	Beteckning
E 07 024 86	25 – 400	ADD-ON-KIT GTS3AXAL-TT
