Provsäkringar

Används för att säkerställa funktionen i exempelvis en frånskiljare.

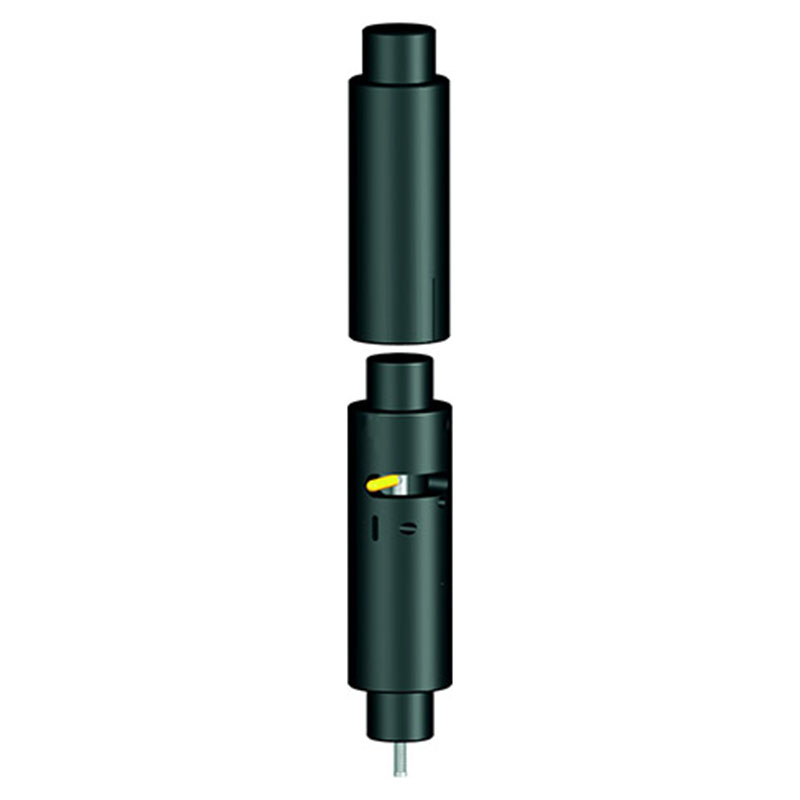

Provsäkringen består av en cylindrisk kropp liknande en högspänningssäkring och innehåller en frigörningsmekanism och ett slagstift.

Efter applicering av frigörningsmekanismen utlöses slagstiftet efter cirka 150 sekunder.

Storleken på provsäkringen motsvarar en säkring för 6 kV.
Provsäkringen måste kompletteras med en förlängningsadapter för 12 respektive 24 kV.

Provsäkringen får ej monteras/demonteras eller testas i spänningssatt ställverk!

Fakta

  • Får ej användas i spänningssatt ställverk!

Mått

Art. NrUtlösningskraft NKraft efter 4 mm NKraft efter 20 mm NVikt, kg
49-6015-0073028,2 20,8 1,50
49-6015-0014239,027,21,50
49-6015-0064844,128,71,50
49-6015-0056560,140,61,50
49-6015-0088074,753,31,50

Förlängningsadaptrar

Art. NrFör spänning kVVikt, kg
49-6015-003120,29
49-6015-002240,77
